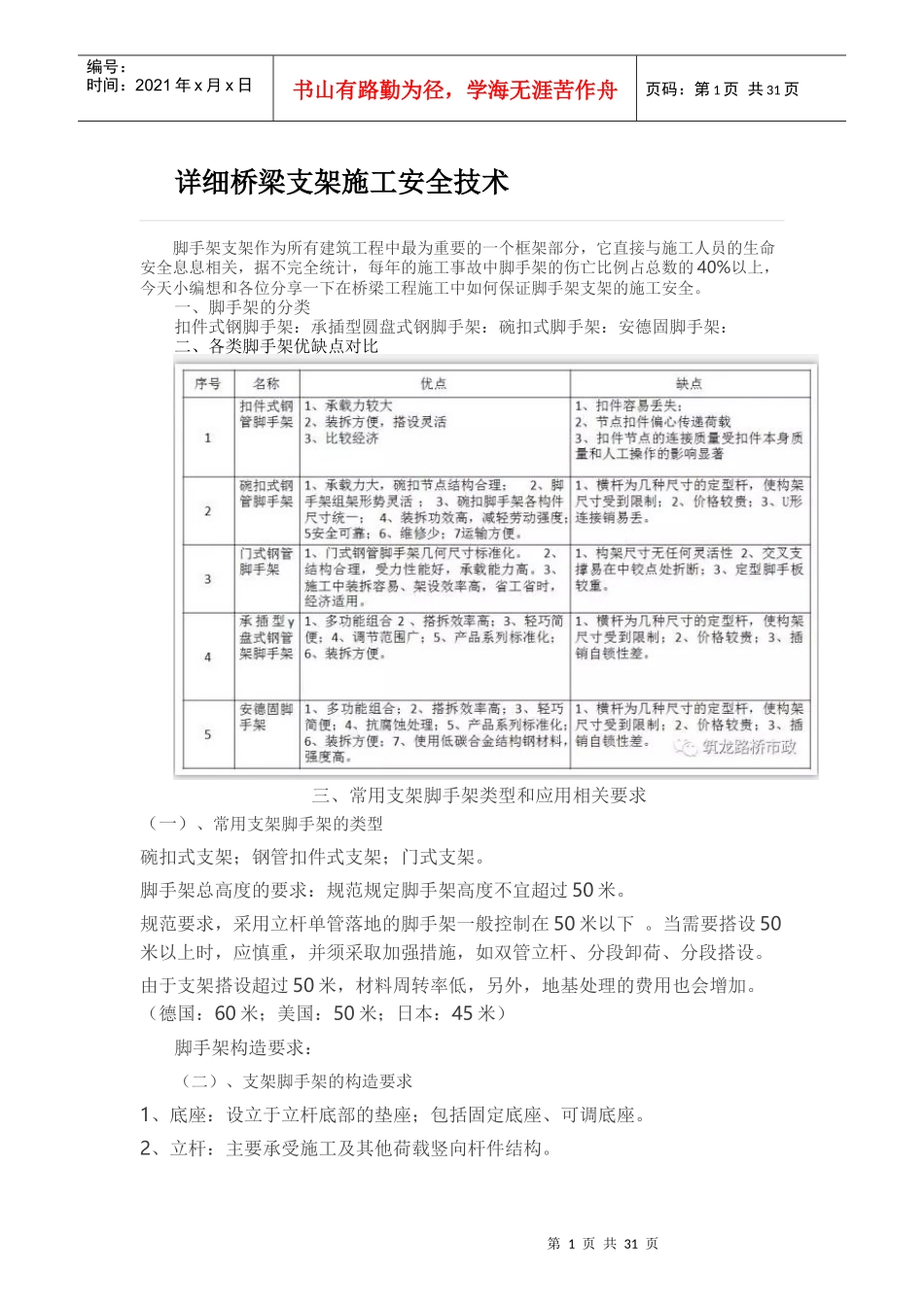

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页详细桥梁支架施工安全技术脚手架支架作为所有建筑工程中最为重要的一个框架部分，它直接与施工人员的生命安全息息相关，据不完全统计，每年的施工事故中脚手架的伤亡比例占总数的40%以上，今天小编想和各位分享一下在桥梁工程施工中如何保证脚手架支架的施工安全。一、脚手架的分类扣件式钢脚手架：承插型圆盘式钢脚手架：碗扣式脚手架：安德固脚手架：二、各类脚手架优缺点对比三、常用支架脚手架类型和应用相关要求（一）、常用支架脚手架的类型碗扣式支架；钢管扣件式支架；门式支架。脚手架总高度的要求：规范规定脚手架高度不宜超过50米。规范要求，采用立杆单管落地的脚手架一般控制在50米以下。当需要搭设50米以上时，应慎重，并须采取加强措施，如双管立杆、分段卸荷、分段搭设。由于支架搭设超过50米，材料周转率低，另外，地基处理的费用也会增加。（德国：60米；美国：50米；日本：45米）脚手架构造要求：（二）、支架脚手架的构造要求1、底座：设立于立杆底部的垫座；包括固定底座、可调底座。2、立杆：主要承受施工及其他荷载竖向杆件结构。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页3、水平杆：支架脚手架中的水平杆件。沿支架脚手架纵向设置的水平杆件为纵向水平杆件；沿支架脚手架横向设置的水平杆件为横向水平杆件。4、扫地杆：贴近支架脚手架的地面设置，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。5、横向斜撑：与支架脚手架内、外立杆或水平杆斜交呈之字形的斜杆。6、剪刀撑：在支架脚手架竖向或水平向成对设置的交叉斜杆。分普通型和加强型。7、可调托撑（顶托）：插入立杆钢管顶部，可调节高度的顶撑。可调螺杆外径不得小于36mm。托板厚不小于5mm，其承载力不小于40KN。8、脚手板：可采用钢、木、竹材料制作，单块脚手板的重量不宜大于30KG。木质板厚度不应小于5cm，板端用不小于4mm钢丝箍两道。9、步距：上下水平杆轴线间的距离。满堂支架的步距不宜超过1.8m。10、立杆纵（跨）距、横距：相邻立杆纵向及横向之间的轴线距离。满堂支架的立杆间距不宜超过1.2m。11、主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。（扣件、碗扣的安装质量）11、同一脚手架中，不同材质、规格的材料不得混用。（三）、脚手架对地基要求地基处理：使用支架脚手架所处的环境各不相同，为保证梁板的施工安全质量，针对不同地基情况，制定不同的施工处理措施，在满足施工安全和质量要求的前提下做到经济合理。地基处理从每联梁板墩柱施工完成后进行，处理工作应连续、一次性完成。对换填处理的材料也要求基本一致。1、沥青路面处沥青路面具有一定结构强度，该处的基础不需要进行特别处理，只需要将路面上的杂物清理干净就可以直接作为支架的基础，但必须做地基强度试验，检测满足要求。2、原状土地面处原状土应以清表后其承载力试验是否满足要求为准。满足则直接平整碾压成型，不满足则采取换填方法，使得换填的地基满足承载力要求。3、承台基坑开挖处承台基坑开挖范围内，用粒料回填时并用小型压实机具分层充分进行压实，回填至基准面，保证支架脚手架基础具有一定的承载能力，一般其表面浇注一层素混凝土。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页4、泥浆池开挖处用挖掘机对支架脚手架基础范围内的泥浆池全部挖除，采用分层回填粒料，用振动压路机碾压密实，通过试验确保承载力满足要求。5、处于山坡处的基础须把山坡开挖成水平台阶，相邻两台阶之间的高差根据支架脚手架的步距设置，并且每步之间相邻高差不大1.0m，台阶应水平，承载力满足要求。如不满足要求，需进行地基处理。6、处于淤泥处基础采用换填，如仍不能满足地基承载力的要求，可以进行其他措施加固地基，如打砂桩、木桩、钢管桩等。在桩上做褥垫层。由于地基处理只对地基承载力进行计算，没有对地基的变形进行验算，考虑到地基下沉将危及支架安全，规范要求对支架沉降进行经常检测...
