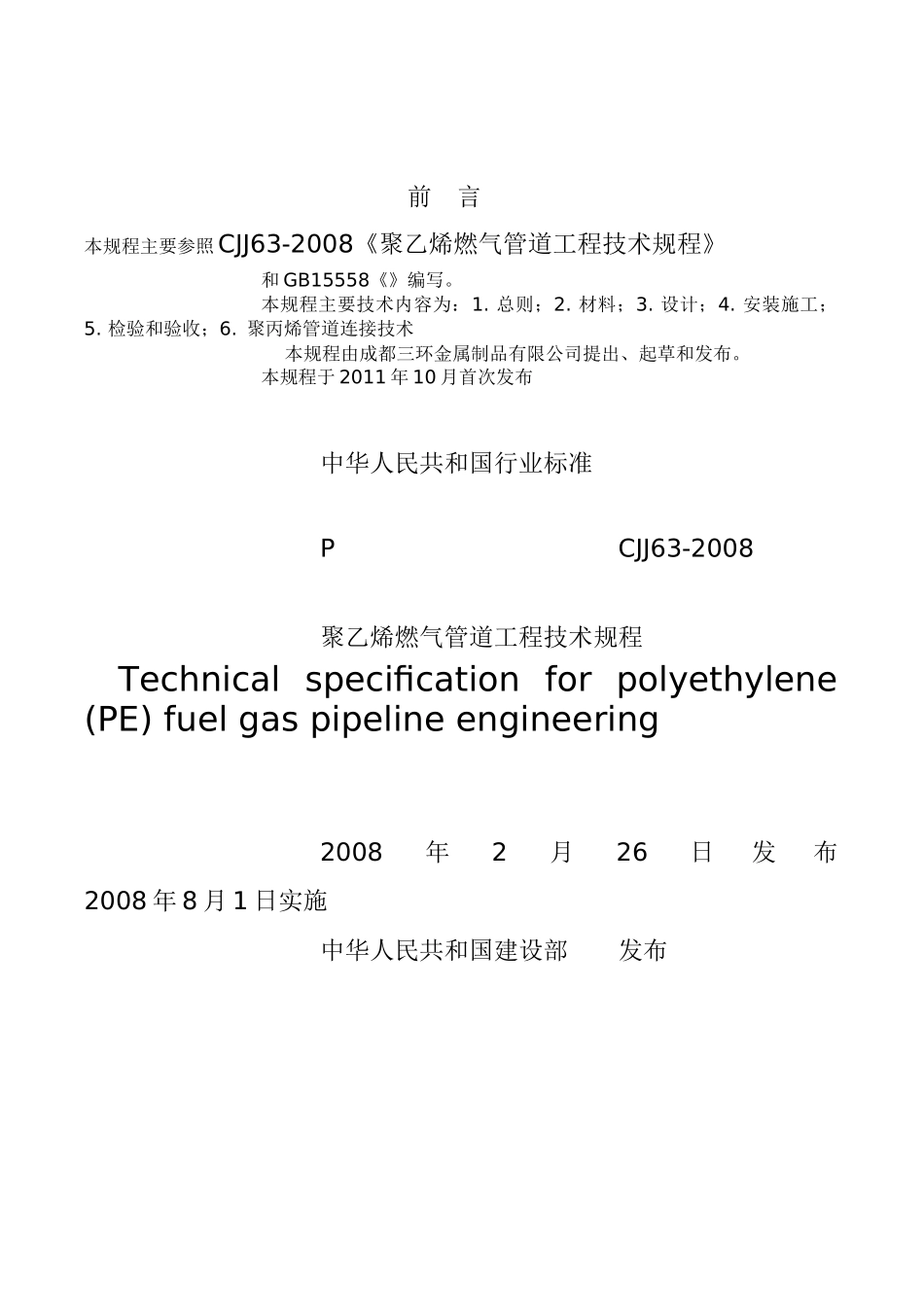

聚乙烯燃气管道工程技术规程成都三环金属制品有限公司二0一一年十月前言本规程主要参照CJJ63-2008《聚乙烯燃气管道工程技术规程》和GB15558《》编写。本规程主要技术内容为:1.总则;2.材料;3.设计;4.安装施工;5.检验和验收;6.聚丙烯管道连接技术本规程由成都三环金属制品有限公司提出、起草和发布。本规程于2011年10月首次发布中华人民共和国行业标准PCJJ63-2008聚乙烯燃气管道工程技术规程Technicalspecificationforpolyethylene(PE)fuelgaspipelineengineering2008年2月26日发布2008年8月1日实施中华人民共和国建设部发布中华人民共和国建设部公告第809号建设部关于发布行业标准《聚乙烯燃气管道工程技术规程》的公告现批准《聚乙烯燃气管道工程技术规程》为行业标准,编号为CJJ63-2008,自2008年8月1日起实施。其中,第1.0.3、5.1.2、7.1.7条为强制性条文,必须严格执行。原行业标准《聚乙烯燃气管道工程技术规程》CJJ63-95同时废止。本规程同建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2008年2月26日第4页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共57页前言根据建设部建标[2003]104号文的要求,《聚乙烯燃气管道工程技术规程》CJJ63修订编制组在深入调查研究,认真总结国内外科研成果和大量实践经验并在广泛征求意见的基础上,全面修订了《聚乙烯燃气管道工程技术规程》CJJ63-95。本规程的主要内容包括:1.总则;2.术语和符号;3.材料;4.管道设计;5.管道连接;6.管道敷设;7.试验与验收。本规程在CJJ63-95基础上,增加了PE100聚乙烯管道和钢骨架聚乙烯复合管道,大了聚乙烯管道直径范围(250mm增加到630mm),提高了管道最大允许工作压力(由0.4MPa提高到0.7MPa),修订了工作温度对工作压力影响系数、允许燃气流速和塑料管道与热力管道水平净距、垂直净距,增加了热熔连接电熔连接接头质量检验和法兰连接形式。本规程由建设部负责管理和对强制性条文的解释,由主编单位负责具体技术内容的解释。第5页共57页第4页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共57页1总则1.0.1为使埋地输送城镇燃气的聚乙烯管道和钢骨架聚乙烯复合管道工程设计、施工和验收,符合经济合理,安全施工,确保工程质量和安全供气,制定本规程。1.0.2本规程适用于工作温度在-20℃~40℃,直径不大于630mm,最大允许工作压力不大于0.7MPa的埋地输送城镇燃气的聚乙烯管道和钢骨架聚乙烯复合管道工程设计、施工及验收。1.0.3聚乙烯管道和钢骨架聚乙烯复合管道严禁用于建筑物内地上燃气管道和建筑物外架空燃气管道。1.0.4由聚乙烯管道和钢骨架聚乙烯复合管道所输送的城镇燃气质量应符合现行国家标准《城镇燃气设计规范》GB50028的规定。1.0.5承担埋地输送城镇燃气用聚乙第6页共57页第5页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共57页烯管道和钢骨架聚乙烯复合管道工程设计、施工、监理单位必须具有相应资质;施工人员应经过专业技术培训后,方可上岗。1.0.6埋地输送城镇燃气的聚乙烯管道和钢骨架聚乙烯复合管道工程设计、施工和验收,除应符合本规程规定外,还应符合国家现行有关标准的规定2术语、符号2.1术语2.1.1聚乙烯管道polyethylene(PE)pipeline由燃气用聚乙烯管材、管件、阀门及附件组成的管道系统。聚乙烯管材是用聚乙烯混配料通过挤出成型工艺生产的管材;聚乙烯管件是用聚乙烯混配料通过注塑成型等工艺生产的管件。2.1.2钢骨架聚乙烯复合管道steelskeletonpolyethylene(PE)compositepipeline由钢骨架聚乙烯复合管和管件组成。钢骨架聚乙烯复合管包括:钢丝网(焊接)骨架聚乙烯复合管、钢丝网(缠绕)骨架聚乙烯复合管、孔网钢带聚乙烯复合管。钢丝网(焊接)骨架聚乙烯复合管是第7页共57页第6页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共57页以聚乙烯混配料为主要原料,经纬线以一定螺旋角焊接成管状的钢丝网为增强骨架,经挤出复合成型工艺生产的管材。钢丝网(缠绕)骨架聚乙烯复合管是以聚乙烯混配料为主要原料...
