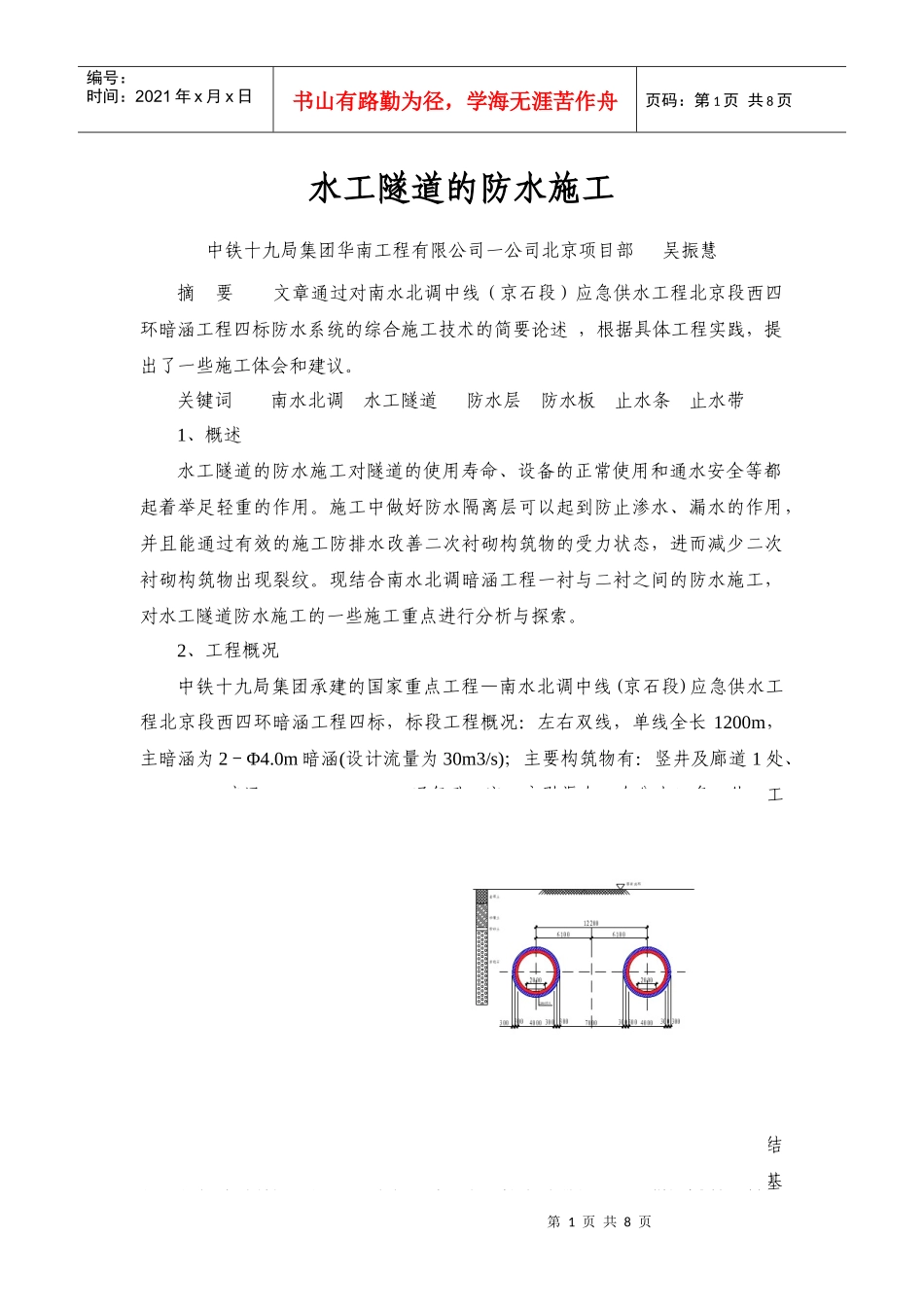

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页水工隧道的防水施工中铁十九局集团华南工程有限公司一公司北京项目部吴振慧摘要文章通过对南水北调中线（京石段）应急供水工程北京段西四环暗涵工程四标防水系统的综合施工技术的简要论述，根据具体工程实践，提出了一些施工体会和建议。关键词南水北调水工隧道防水层防水板止水条止水带1、概述水工隧道的防水施工对隧道的使用寿命、设备的正常使用和通水安全等都起着举足轻重的作用。施工中做好防水隔离层可以起到防止渗水、漏水的作用，并且能通过有效的施工防排水改善二次衬砌构筑物的受力状态，进而减少二次衬砌构筑物出现裂纹。现结合南水北调暗涵工程一衬与二衬之间的防水施工，对水工隧道防水施工的一些施工重点进行分析与探索。2、工程概况中铁十九局集团承建的国家重点工程—南水北调中线(京石段)应急供水工程北京段西四环暗涵工程四标，标段工程概况：左右双线，单线全长1200m，主暗涵为2－Φ4.0m暗涵(设计流量为30m3/s)；主要构筑物有：竖井及廊道1处、2－Φ4.0m暗涵1200m、13#、14#通气孔2座、永引渠左、右分水口各1处。工程横断面见下图。（图中尺寸单位为mm）3、防水层施工本标段按设计要求在一衬喷射混凝土与二衬浇筑混凝土之间施作防水，结合工程自身的特点，防水层的第一道工序无纺布的铺设施工之前应先将一衬基第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页面找平，然后才是具体进行防水施工。3.1一衬基面找平①施工前首先检查一衬基面上有无钢筋、铁丝和钢管等尖锐突出物，若有则从根部予以割除，并在割除部位用水泥砂浆就着一衬圆曲面找平。②在中洞中线至左、右侧洞中线外300mm的拱部范围内，施作刚性防水兼找平层，主要施工工序为：涂刷道界面剂→抹EVA防水砂浆10～15mm→凿毛→抹EVA聚合物灰浆<2mm→二道抹平、压密、压实→洒水养护。界面剂配合比为：普通硅酸盐水泥：EVA：水：FS2P防水剂=1：0.13：0.37：0.08EVA防水砂浆配合比为：普硅水泥：EVA：水：FS2P防水剂：中砂=1：0.12：0.5：0.08EVA聚合物灰浆配合比为：普硅水泥：EVA：水=1：0.13：0.37③对于结构边墙，则根据不同情况分别处理。在一衬施工时明渗水显部位(如左右线穿越永引渠地段同上第②条所述施作刚性防水，在一般地段则直接采用1：2.5的水泥砂浆找平即可。④对于水工隧道底板基面，在有明显凸凹起伏处直接用1：2.5的水泥砂浆找平即可。⑤隧道断面变化处或转弯时的阴阳角则采用水泥砂浆抹成R>50mm的圆弧。3.2无纺布的施工无纺布铺设是在一衬喷射混凝土施工完毕之后进行的，将单幅无纺布固定到一衬基面预定位置，必须用专用热熔衬垫及射钉将无纺布固定。专用热熔衬垫及射钉应按梅花形布置，在拱部间距为0.5-0.7m，边墙为1.0-1.2m。无纺布铺设要松紧适度，使之能紧贴在喷射混凝土表面，不至因过紧被撕裂，也不至因过松而使无纺布褶皱堆积形成人为蓄水点。无纺布幅间搭接宽度应大于10cm。无纺布铺设见图3-1。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图3-1无纺布铺设示意图3.3闭孔泡沫塑料衬垫的施工水工隧道在一衬初期支护混凝土和防水板之间采用4mm厚闭孔泡沫塑料衬垫做为防水板的缓冲层。泡沫衬垫采用水泥钉和塑料圆垫片固定在已经铺设无纺布的一衬混凝土基面上，固定点之间呈梅花形布设,固定点之间的间距为：拱部500～800mm；边墙800～1000mm；底部1500～2000mm。衬垫之间的搭接宽度为50mm，搭接部位采用热风焊枪进行焊接。衬垫必须采用环向铺设，不能拉得过紧，以免影响防水卷材的铺设，并在搭接部位预留不少于200mm的搭接余量。3.4防水板的施工（1）ECB高分子合成树脂防水板的固定和铺设防水板采用ECB高分子合成树脂防水板，将防水板固定到预定位置，采用无钉孔铺设固定，即利用热风焊枪将裁剪好的卷材热熔粘贴在塑料圆垫片上，也就是将防水板焊接在固定无纺布的专用热熔衬垫上。固定时要注意不得拉得过紧或出现大的鼓包，尤其是阴阳角部位的卷材一定要与转角部位密贴，以免影响灌注混凝土的厚度...
