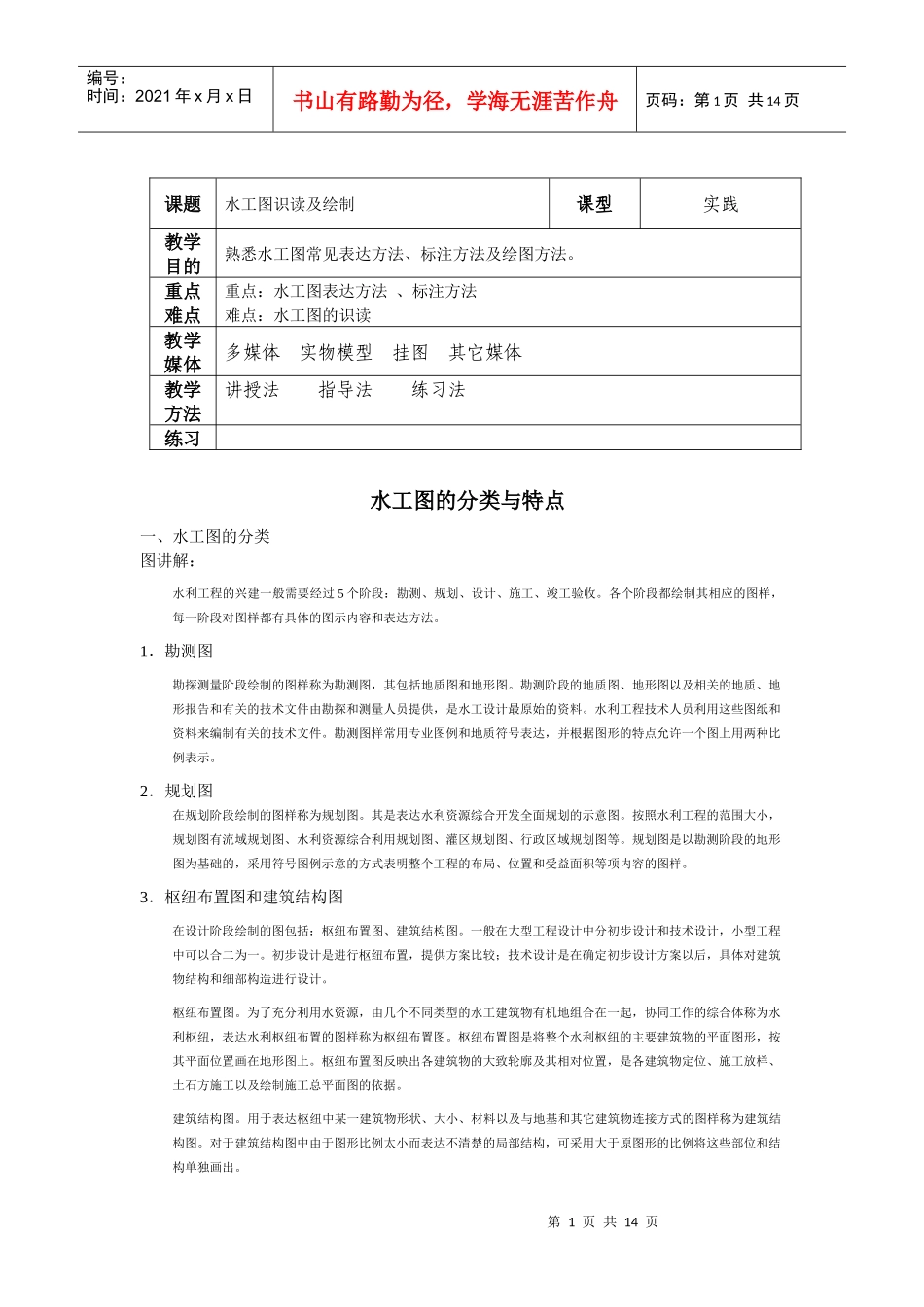

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页课题水工图识读及绘制课型实践教学目的熟悉水工图常见表达方法、标注方法及绘图方法。重点难点重点：水工图表达方法、标注方法难点：水工图的识读教学媒体多媒体实物模型挂图其它媒体教学方法讲授法指导法练习法练习水工图的分类与特点一、水工图的分类图讲解：水利工程的兴建一般需要经过5个阶段：勘测、规划、设计、施工、竣工验收。各个阶段都绘制其相应的图样，每一阶段对图样都有具体的图示内容和表达方法。1．勘测图勘探测量阶段绘制的图样称为勘测图，其包括地质图和地形图。勘测阶段的地质图、地形图以及相关的地质、地形报告和有关的技术文件由勘探和测量人员提供，是水工设计最原始的资料。水利工程技术人员利用这些图纸和资料来编制有关的技术文件。勘测图样常用专业图例和地质符号表达，并根据图形的特点允许一个图上用两种比例表示。2．规划图在规划阶段绘制的图样称为规划图。其是表达水利资源综合开发全面规划的示意图。按照水利工程的范围大小，规划图有流域规划图、水利资源综合利用规划图、灌区规划图、行政区域规划图等。规划图是以勘测阶段的地形图为基础的，采用符号图例示意的方式表明整个工程的布局、位置和受益面积等项内容的图样。3．枢纽布置图和建筑结构图在设计阶段绘制的图包括：枢纽布置图、建筑结构图。一般在大型工程设计中分初步设计和技术设计，小型工程中可以合二为一。初步设计是进行枢纽布置，提供方案比较；技术设计是在确定初步设计方案以后，具体对建筑物结构和细部构造进行设计。枢纽布置图。为了充分利用水资源，由几个不同类型的水工建筑物有机地组合在一起，协同工作的综合体称为水利枢纽，表达水利枢纽布置的图样称为枢纽布置图。枢纽布置图是将整个水利枢纽的主要建筑物的平面图形，按其平面位置画在地形图上。枢纽布置图反映出各建筑物的大致轮廓及其相对位置，是各建筑物定位、施工放样、土石方施工以及绘制施工总平面图的依据。建筑结构图。用于表达枢纽中某一建筑物形状、大小、材料以及与地基和其它建筑物连接方式的图样称为建筑结构图。对于建筑结构图中由于图形比例太小而表达不清楚的局部结构，可采用大于原图形的比例将这些部位和结构单独画出。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页4．施工图施工图是表达水利工程施工过程中的施工组织、施工程序、施工方法等内容的图样，包括施工总平面布置图、建筑物基础开挖图、混凝土分块浇筑图、坝体温控布置图等。5．竣工图竣工图是指工程验收时根据建筑物建成后的实际情况所绘制的建筑物图样。水利工程在兴建过程中，由于受气候、地理、水文、地质、国家政策等各种因素影响较大，原设计图纸随着施工的进展要调整和修改，竣工图应详细记载建筑物在施工过程中对设计图修改的情况，以供存档查阅和工程管理之用。二、水工图的特点水工图的绘制，除遵循制图基本原理以外，还根据水工建筑物的特点制定了一系列的表达方法，综合起来水工图有以下特点：水工建筑物形体庞大，有时水平方向和铅垂方向相差较大，水工图允许一个图样中纵横方向比例不一致。水工图整体布局与局部结构尺寸相差大，所以在水工图的图样中可以采用图例、符号等特殊表达方法及文字说明。水工建筑物总是与水密切相关，因而处处都要考虑到水的问题。水工建筑物直接建筑在地面上，因而水工图必须表达建筑物与地面的连接关系。水工图的表达方法一、基本表达方法图讲解：1．视图的命名和作用（1）平面图。建筑物的俯视图在水工图中称平面图。常见的平面图有枢纽布置图和单一建筑物的平面图。平面图主要用来表达水利工程的平面布置，建筑物水平投影的形状、大小及各组成部分的相互位置关系，剖视、断面的剖切位置、投影方向和剖切面名称等。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页（2）立面图。建筑物的主视图、后视图、左视图、右视图既反映高度的视图，在水工图中称为立面图。立面图的名称与水流方向有关，观察...
