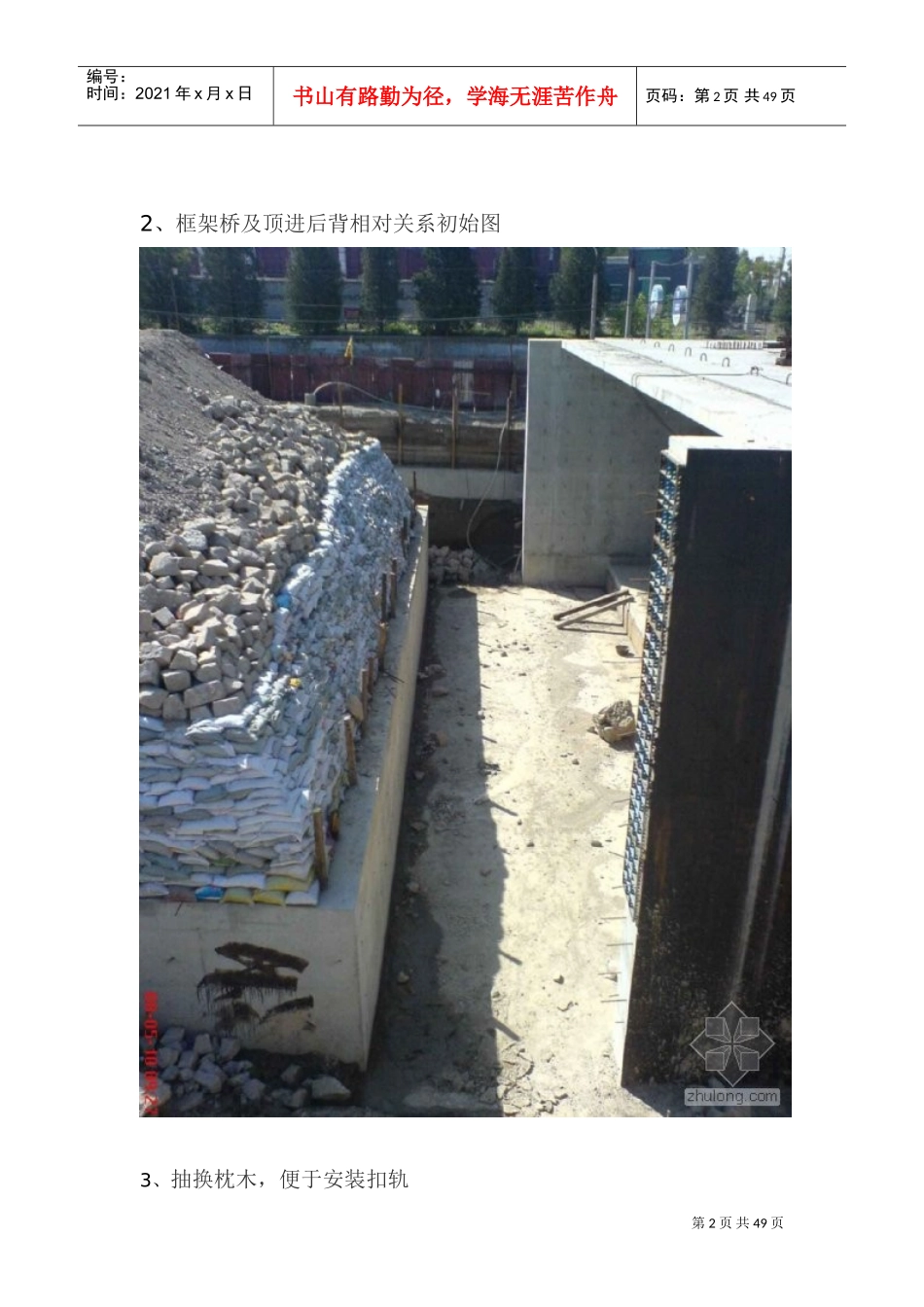

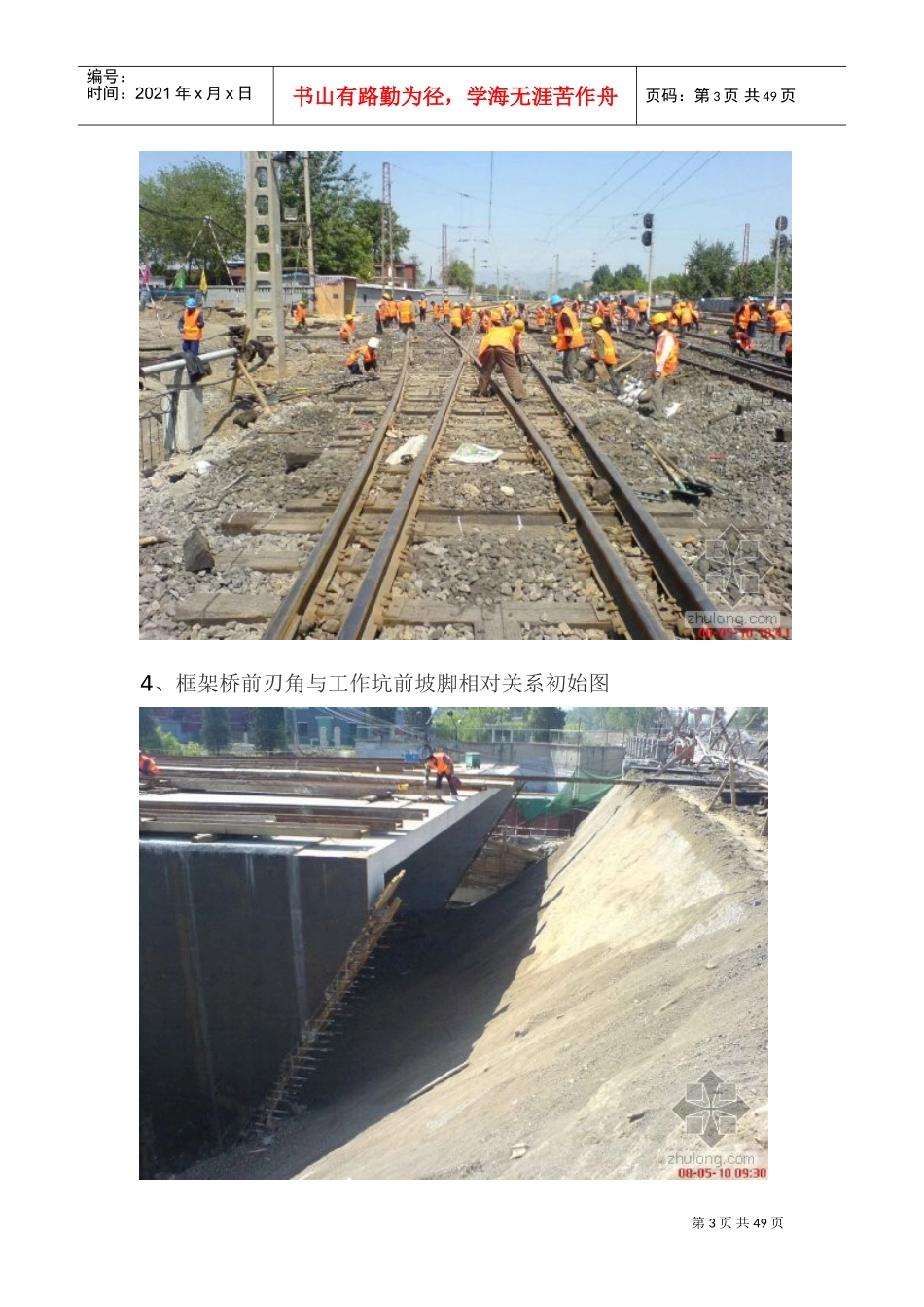

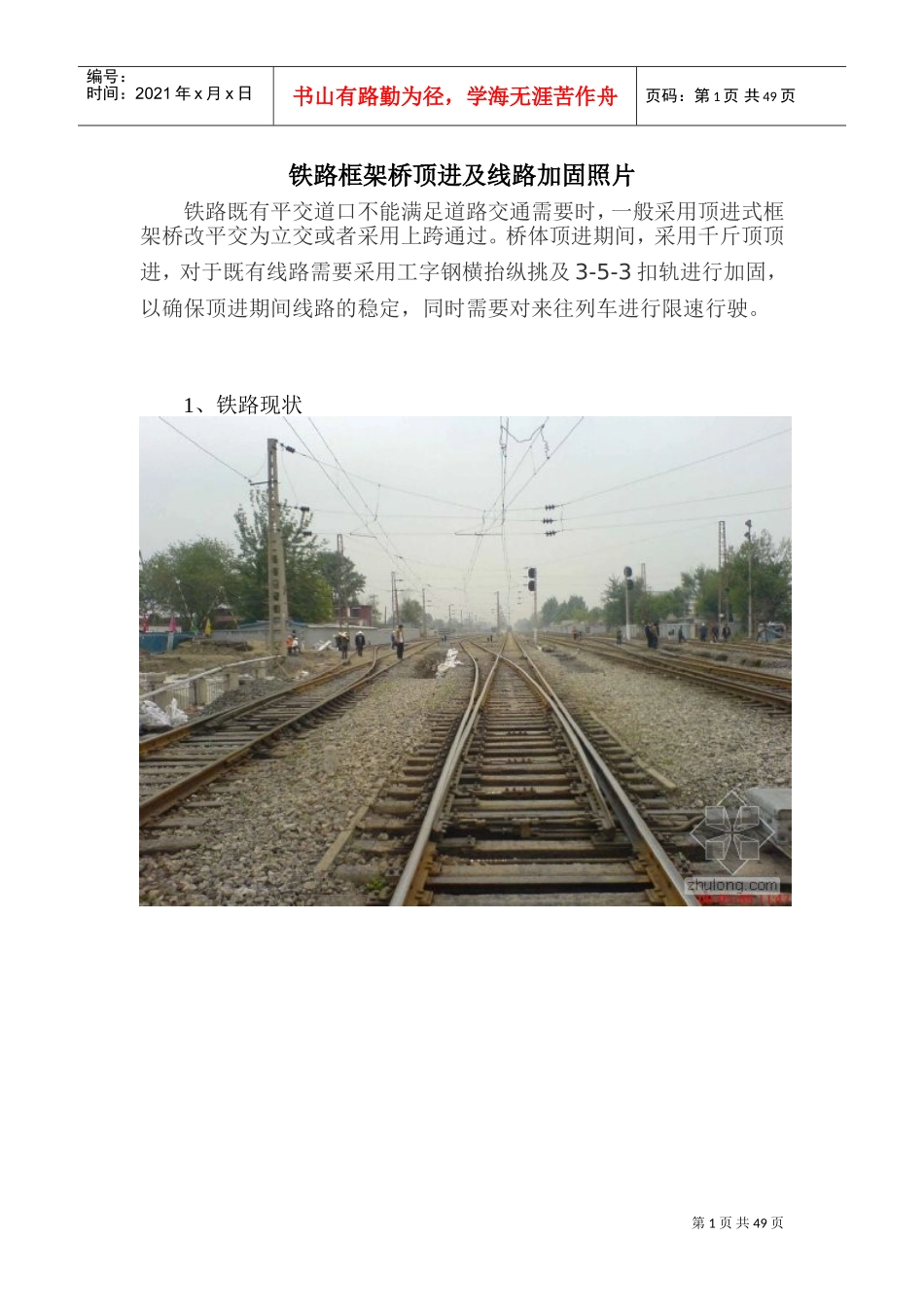

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页铁路框架桥顶进及线路加固照片铁路既有平交道口不能满足道路交通需要时，一般采用顶进式框架桥改平交为立交或者采用上跨通过。桥体顶进期间，采用千斤顶顶进，对于既有线路需要采用工字钢横抬纵挑及3-5-3扣轨进行加固，以确保顶进期间线路的稳定，同时需要对来往列车进行限速行驶。1、铁路现状第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页2、框架桥及顶进后背相对关系初始图3、抽换枕木，便于安装扣轨第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页4、框架桥前刃角与工作坑前坡脚相对关系初始图第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页5、挖掘机随顶随整理道路，便于出土机械进出6、框架桥空顶(桥体在滑板上，未吃土顶进)第5页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页7、要点前工人到场准备第6页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共49页8、清理道碴，准备抽换枕木9、列车限速通过时，工人下道避车第7页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共49页10、抽换完枕木后捣固机捣固道碴第8页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共49页11、道岔加固体系图一12、道岔加固体系图二第9页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共49页13、道岔加固一1第10页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共49页4、道岔加固二15、道岔加固三第11页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共49页16、道岔加固第12页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共49页17、扣轨等连接件紧固检查18、货车通过线路加固后的轨道第13页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共49页19、道岔加固的扣轨及工字钢纵梁第14页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共49页20、穿入工字钢横梁时后面工人用撬棍前翘第15页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共49页21、穿入工字钢横梁时前面工人用大绳拽第16页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共49页22、倒链拉线路防止横移一第17页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共49页23、倒链拉线路防止横移第18页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共49页24、道碴捣固机25、U型螺栓等材料图第19页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共49页26、吊车配合吊装工字钢第20页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共49页27、吊车配合施工人员更换顶铁第21页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共49页第22页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共49页28、顶进过程中的框架桥29、顶进后背，顶铁及挖出的支撑桩第23页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共49页30、顶进后背及顶柱第24页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第24页共49页31、顶进控制体系32、顶进前需要机械挖土，列车通过时要停止第25页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第25页共49页33、顶进时用的小滑车，顶部用枕木头与木楔子与工字钢横梁备紧，小滑车与桥体顶进中心线平行，以保证顶进期间线路不横移第26页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
