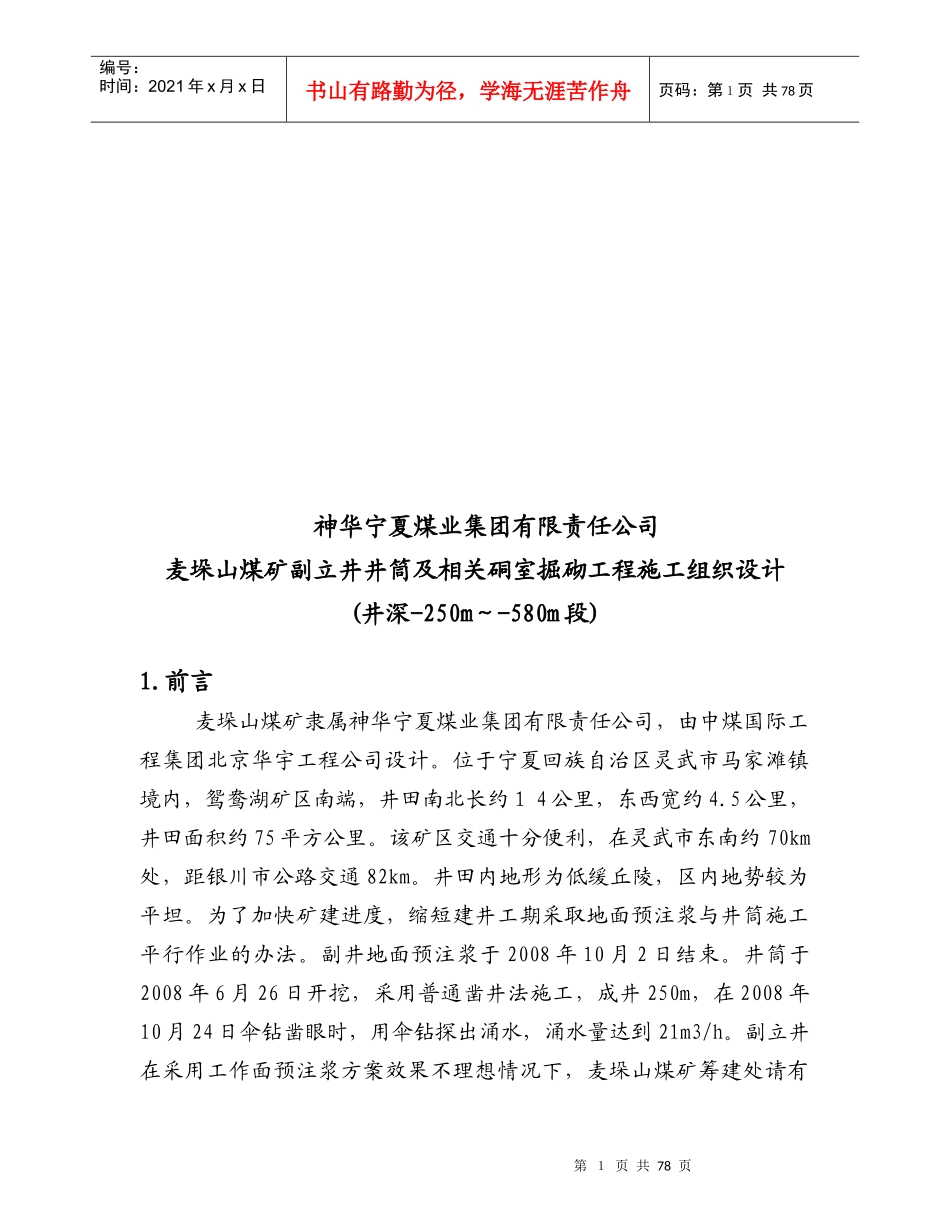

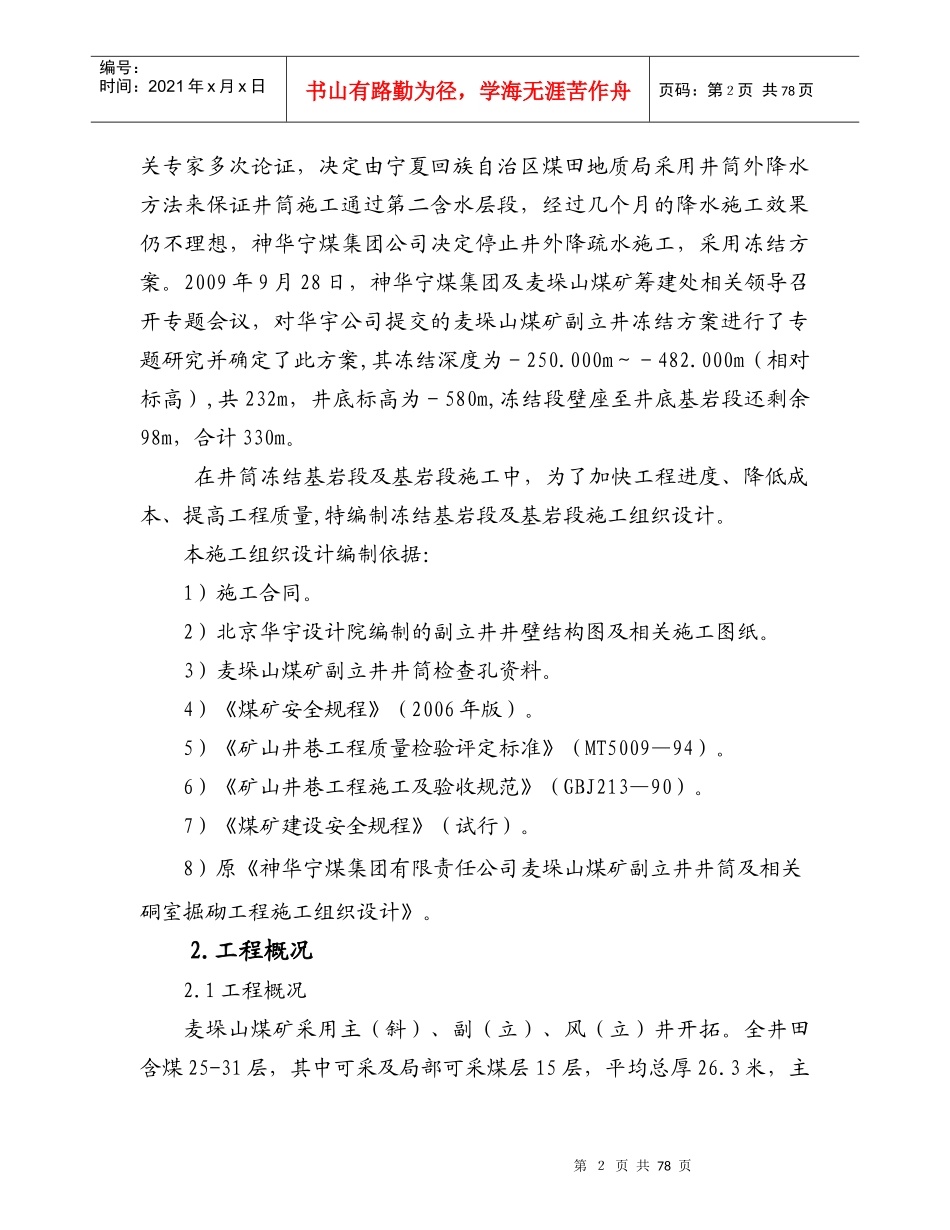

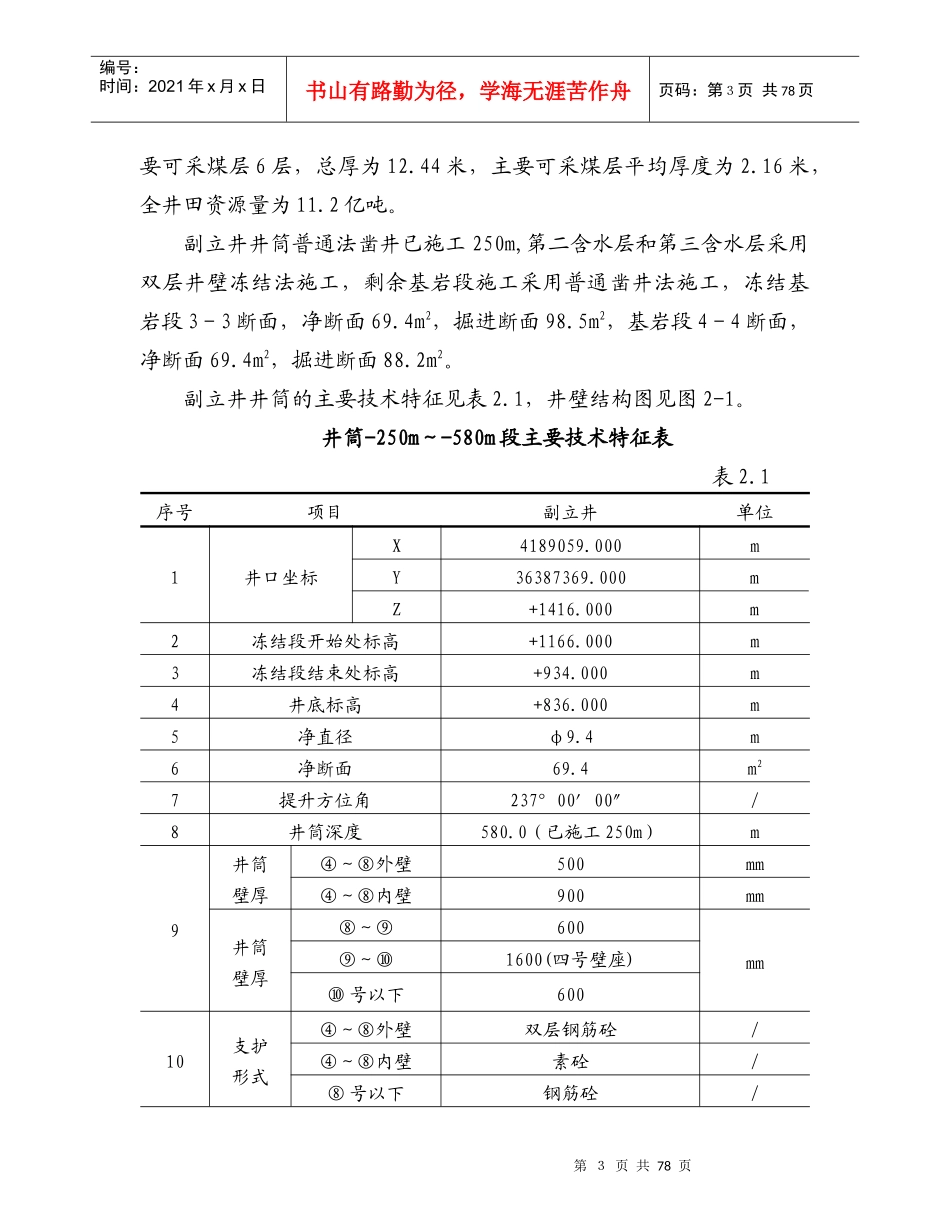

第１页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共78页神华宁夏煤业集团有限责任公司麦垛山煤矿副立井井筒及相关硐室掘砌工程施工组织设计(井深-250m～-580m段)1.前言麦垛山煤矿隶属神华宁夏煤业集团有限责任公司，由中煤国际工程集团北京华宇工程公司设计。位于宁夏回族自治区灵武市马家滩镇境内，鸳鸯湖矿区南端，井田南北长约１4公里，东西宽约4.5公里，井田面积约75平方公里。该矿区交通十分便利，在灵武市东南约70km处，距银川市公路交通82km。井田内地形为低缓丘陵，区内地势较为平坦。为了加快矿建进度，缩短建井工期采取地面预注浆与井筒施工平行作业的办法。副井地面预注浆于2008年10月2日结束。井筒于2008年6月26日开挖，采用普通凿井法施工，成井250m，在2008年10月24日伞钻凿眼时，用伞钻探出涌水，涌水量达到21m3/h。副立井在采用工作面预注浆方案效果不理想情况下，麦垛山煤矿筹建处请有第２页共78页第１页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共78页关专家多次论证，决定由宁夏回族自治区煤田地质局采用井筒外降水方法来保证井筒施工通过第二含水层段，经过几个月的降水施工效果仍不理想，神华宁煤集团公司决定停止井外降疏水施工，采用冻结方案。2009年9月28日，神华宁煤集团及麦垛山煤矿筹建处相关领导召开专题会议，对华宇公司提交的麦垛山煤矿副立井冻结方案进行了专题研究并确定了此方案,其冻结深度为－250.000m～－482.000m（相对标高）,共232m，井底标高为－580m,冻结段壁座至井底基岩段还剩余98m，合计330m。在井筒冻结基岩段及基岩段施工中，为了加快工程进度、降低成本、提高工程质量,特编制冻结基岩段及基岩段施工组织设计。本施工组织设计编制依据：1）施工合同。2）北京华宇设计院编制的副立井井壁结构图及相关施工图纸。3）麦垛山煤矿副立井井筒检查孔资料。4）《煤矿安全规程》（2006年版）。5）《矿山井巷工程质量检验评定标准》（MT5009—94）。6）《矿山井巷工程施工及验收规范》（GBJ213—90）。7）《煤矿建设安全规程》（试行）。8）原《神华宁煤集团有限责任公司麦垛山煤矿副立井井筒及相关硐室掘砌工程施工组织设计》。2.工程概况2.1工程概况麦垛山煤矿采用主（斜）、副（立）、风（立）井开拓。全井田含煤25-31层，其中可采及局部可采煤层15层，平均总厚26.3米，主第３页共78页第２页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共78页要可采煤层6层，总厚为12.44米，主要可采煤层平均厚度为2.16米，全井田资源量为11.2亿吨。副立井井筒普通法凿井已施工250m,第二含水层和第三含水层采用双层井壁冻结法施工，剩余基岩段施工采用普通凿井法施工，冻结基岩段3－3断面，净断面69.4m2，掘进断面98.5m2，基岩段4－4断面，净断面69.4m2，掘进断面88.2m2。副立井井筒的主要技术特征见表2.1，井壁结构图见图2-1。井筒-250m～-580m段主要技术特征表表2.1序号项目副立井单位1井口坐标X4189059.000mY36387369.000mZ+1416.000m2冻结段开始处标高+1166.000m3冻结段结束处标高+934.000m4井底标高+836.000m5净直径φ9.4m6净断面69.4m27提升方位角237°00′00″/8井筒深度580.0（已施工250m）m9井筒壁厚④～⑧外壁500mm④～⑧内壁900mm井筒壁厚⑧～⑨600mm⑨～⑩1600(四号壁座)⑩号以下60010支护形式④～⑧外壁双层钢筋砼/④～⑧内壁素砼/⑧号以下钢筋砼/第４页共78页第３页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共78页11砼标号④～⑤C50/⑤～⑩C60/⑩号以下C60/2.2工程地质与水文地质特征2.2.1工程地质(一)地层特征副立井井筒检查孔附近未见基岩出露，被广泛的第四系风积砂、黄土和古近系的浅红色粘土所覆盖。据检查孔揭露的基岩地层有侏罗系中统延安组、直罗组。井筒施工过程揭露各地层由老至新简述如下：1）侏罗系中统延安组(J2y)为一套内陆湖泊三角洲沉积，是井田的含煤地层。副立井检查孔揭露厚度247.06m。岩性为灰、灰白色中、粗粒长石石英砂岩、细粒砂岩；深灰、灰黑色粉砂岩、泥岩及煤等组成。2）侏罗系...
