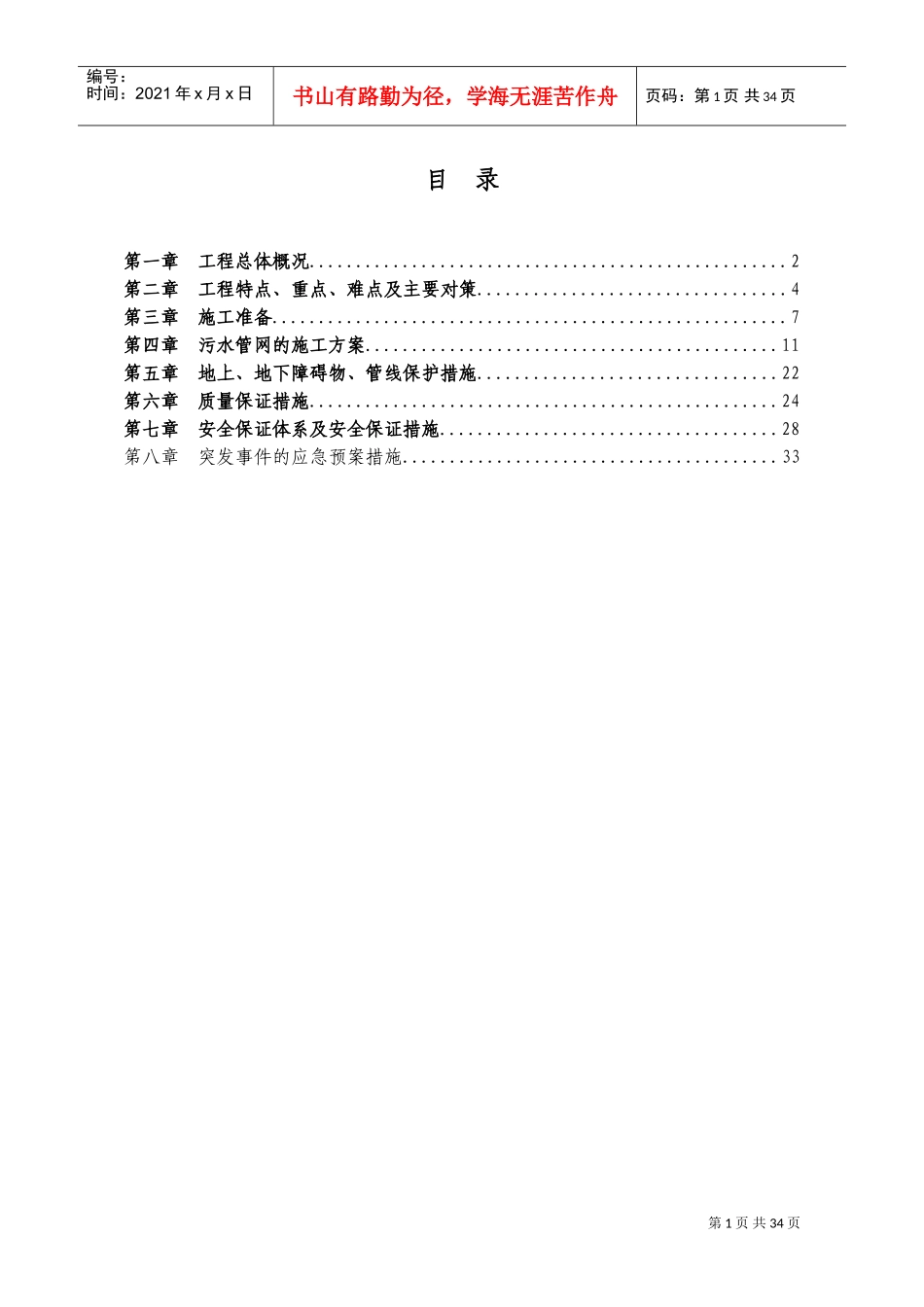

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页目录第一章工程总体概况...................................................2第二章工程特点、重点、难点及主要对策.................................4第三章施工准备.......................................................7第四章污水管网的施工方案............................................11第五章地上、地下障碍物、管线保护措施................................22第六章质量保证措施..................................................24第七章安全保证体系及安全保证措施....................................28第八章突发事件的应急预案措施........................................33第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页第一章工程总体概况一、工程概况本工程为德阳市城市生活污水处理厂工程中的配套截污干管工程部分，截污干管全场约14.0KM，共分三部分，分别为城内天山路段、城外东岸段及城外西岸段，管径为d800～d1350，截污干管最终排入污水处理厂。截污干管全部按照远期分流制设计。本标段为城内天山路段C标段，起点桩号0+018（W1-1），终点桩号2+763（W1-63），全长2.745Km。施工内容包括：污水检查井66座（其中：φ2000㎜检查井43座，φ1500㎜检查井20座，φ1000㎜检查井3座）；埋地用钢带增强PE螺旋波纹管3261米（其中：MRPDN1000SN8/2750米，MRPDN600SN8/16米，MRPDN400SN8/495米）；钢筋混凝土顶管施工65米（其中：凯江路1+273～1+298，长25m；长江路1+953～1+993，长40m；岷江路顶管长度待定）；破路及恢复路面长度2770米，拆除原D300混凝土管320米。二、主要分部工程荷载取值本工程的恒载和活载按现行《建筑结构荷载规范》（GB50009-2001）规定的数值采用，恒载标准值砼容重25KN/m3，土壤干容重18KN/m3，土壤饱和容重20KN/m3，钢材容重78.5KN/m3，污水容重11KN/m3；车辆荷载按《城市桥梁设计荷载标准》（CJJ77-98）城-A取值。三、项目沿线地质情况管道沿线地层主要为中砂层、圆砾石、卵石层，埋地排水用钢带增强聚乙烯螺旋波纹管为素土平基，管底敷设200mm砂垫层，要求地基承载力特征值fak≥150Kpa，若局部地区不满足设计要求，采用夯实或换填处理以达到设计要求；管顶覆土小于0.7m的埋地管道，采用砼包封，要求地基承载力特征值fak≥120Kpa。四、工期本工程工期为：180历天。我单位拟定于2011年03月01日开工，2011年08月27日完工，具体开工时间以监理工程师下达的开工令为准。第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页五、工程现状环境1.现状道路情况德阳市天山路已修建多年，机动车道均为水泥砼路面结构，局部加铺部分沥青混凝土，机非混行，行车道宽度14米。新建DN1000截污干管距路中心3m，距原DN500污水管中心约2.5m。2.周围环境现状路两侧重要单位以居住小区、商铺、企事业单位为主。交通繁忙，是区内南北交通联系的主要干道。3.地上及地下构筑物情况现状路两侧主要为树木、路灯杆、10KV供电线路、通讯设施、居民区，现状路以下有电信、移动、直埋交通信号灯电缆、上水管线、污水管线及雨水管线，规划红线内地上、地下障碍物拆迁量小，所有管线对工程施工影响不大。第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页第二章工程特点、重点、难点及主要对策本工程主要为截污干管，本标段全长2.745km,本工程的重点为污水检查井、DN1000埋地用钢带增强PE螺旋波纹管和DN1200顶管施工，针对本工程的具体特点，结合现场实际情况，我们认为：DN1000埋地用钢带增强PE螺旋波纹管埋设是控制本工程施工工期的关键工程，是施工的重点；基坑沟槽开挖及支护则是本工程的安全重点；凯江路、长江路及岷江路三处顶管工程是本标段的难点工程。本专项方案主要介绍污水管网的施工作业。一、工期紧，交叉作业多，施工组织困难本工程包括沟槽开挖、管道埋设回填、污水井、路面恢复等，工程内容较少、工序简单，但沿线交叉口多，交通组织难度...
