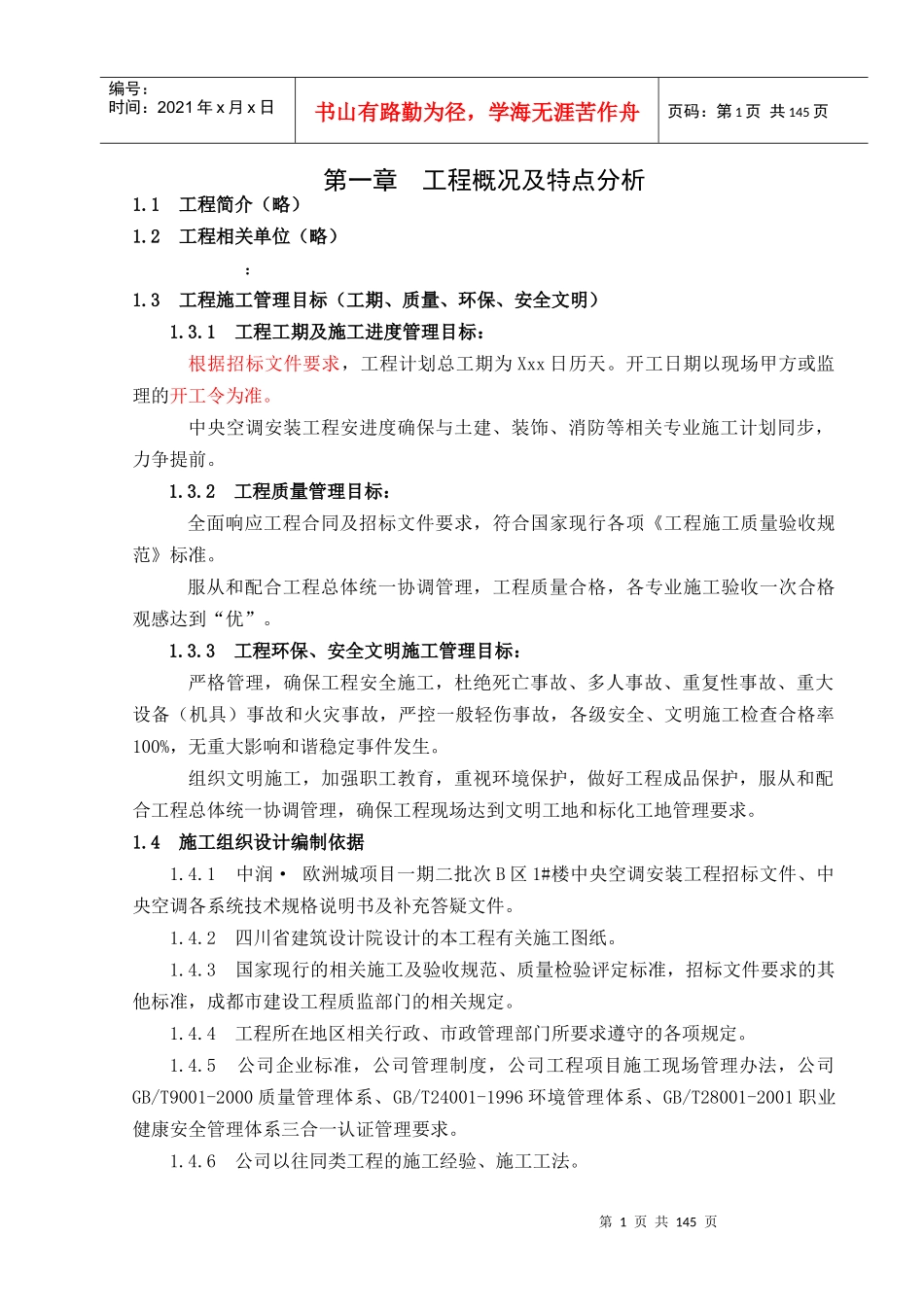

第1页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共145页第一章工程概况及特点分析1.1工程简介（略）1.2工程相关单位（略）：1.3工程施工管理目标（工期、质量、环保、安全文明）1.3.1工程工期及施工进度管理目标：根据招标文件要求，工程计划总工期为Xxx日历天。开工日期以现场甲方或监理的开工令为准。中央空调安装工程安进度确保与土建、装饰、消防等相关专业施工计划同步，力争提前。1.3.2工程质量管理目标：全面响应工程合同及招标文件要求，符合国家现行各项《工程施工质量验收规范》标准。服从和配合工程总体统一协调管理，工程质量合格，各专业施工验收一次合格观感达到“优”。1.3.3工程环保、安全文明施工管理目标：严格管理，确保工程安全施工，杜绝死亡事故、多人事故、重复性事故、重大设备（机具）事故和火灾事故，严控一般轻伤事故，各级安全、文明施工检查合格率100%，无重大影响和谐稳定事件发生。组织文明施工，加强职工教育，重视环境保护，做好工程成品保护，服从和配合工程总体统一协调管理，确保工程现场达到文明工地和标化工地管理要求。1.4施工组织设计编制依据1.4.1中润·欧洲城项目一期二批次B区1#楼中央空调安装工程招标文件、中央空调各系统技术规格说明书及补充答疑文件。1.4.2四川省建筑设计院设计的本工程有关施工图纸。1.4.3国家现行的相关施工及验收规范、质量检验评定标准，招标文件要求的其他标准，成都市建设工程质监部门的相关规定。1.4.4工程所在地区相关行政、市政管理部门所要求遵守的各项规定。1.4.5公司企业标准，公司管理制度，公司工程项目施工现场管理办法，公司GB/T9001-2000质量管理体系、GB/T24001-1996环境管理体系、GB/T28001-2001职业健康安全管理体系三合一认证管理要求。1.4.6公司以往同类工程的施工经验、施工工法。第2页共145页第1页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共145页1.5工程工作范围及其专业特点工程工作范围：1.5.1空调风系统1、负责对整套空调新风系统的安装、调试、配合消防检测、消防验收及检测验收所需的全套资料，并配合各个联动设备的联合调试；按图纸和工程范围要求复核本工程所需预留预埋工作。2、负责对空调新风系统的空调机组、管路安装，支架安装，风机安装，阀口安装，墙开洞。3、配合其他单位对本系统的基础施工、调试及验收工作，配合装修单位和设计变更对系统的修改工作。1.5.2空调水系统1、负责对整套空调水系统的安装、调试、配合检测、验收及检测验收所需的全套资料，并配合各个联动设备的联合调试；按图纸和工程范围要求复核本工程所需预留预埋工作。2、负责对空调水系统的空调机组、水管安装，风机盘管安装，支架安装，进出水管安装，墙开洞。3、负责补水箱至冷却塔补水管的安装，自来水供水阀后的所有与空调相关的管路安装。（自来水供水系统不在本安装范围）4、配合其他单位对本系统的基础施工、调试及验收工作，配合装修单位和设计变更对系统的修改工作。5、自控制系统由专业弱电单位施工，强电回路由总包施工。空调施工单位提供接点和无条件配合其他单位的施工、调试、验收等工作。中央空调安装工程专业特点本工程空调系统仅考虑夏季制冷用，冷源采用5台1250冷吨的离心式冷水机组，本期先行安装两台，为二期预留三台。商场一至四层采用风机盘管加独立的新风系统供业主（租户）使用。1.5.3空调水系统：1本工程采用两管制、异程式系统。共设8个供回水环路（其中为二期预留4个环路），各环路均从设置于地下一层的制冷机房分水器、集水器接出。2离心式冷水机组、冷冻水循环水泵、冷却水循环水泵、集水器、分水器均设置于地下一层的制冷机房内。膨胀水箱设于楼梯间屋顶层上。3空调水管均采用碳素钢管：DN<50mm，采用镀锌钢管丝口连接；第3页共145页第2页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共145页50mm≤DN<450，采用无缝钢管焊接或法兰连接；DN≥450mm时，采用螺旋缝埋弧焊接钢管，焊接或法兰连接。1.5.4空调风系统：1商场1F至4F均采用风机盘管加独立新风系统。按铺面布置风...
