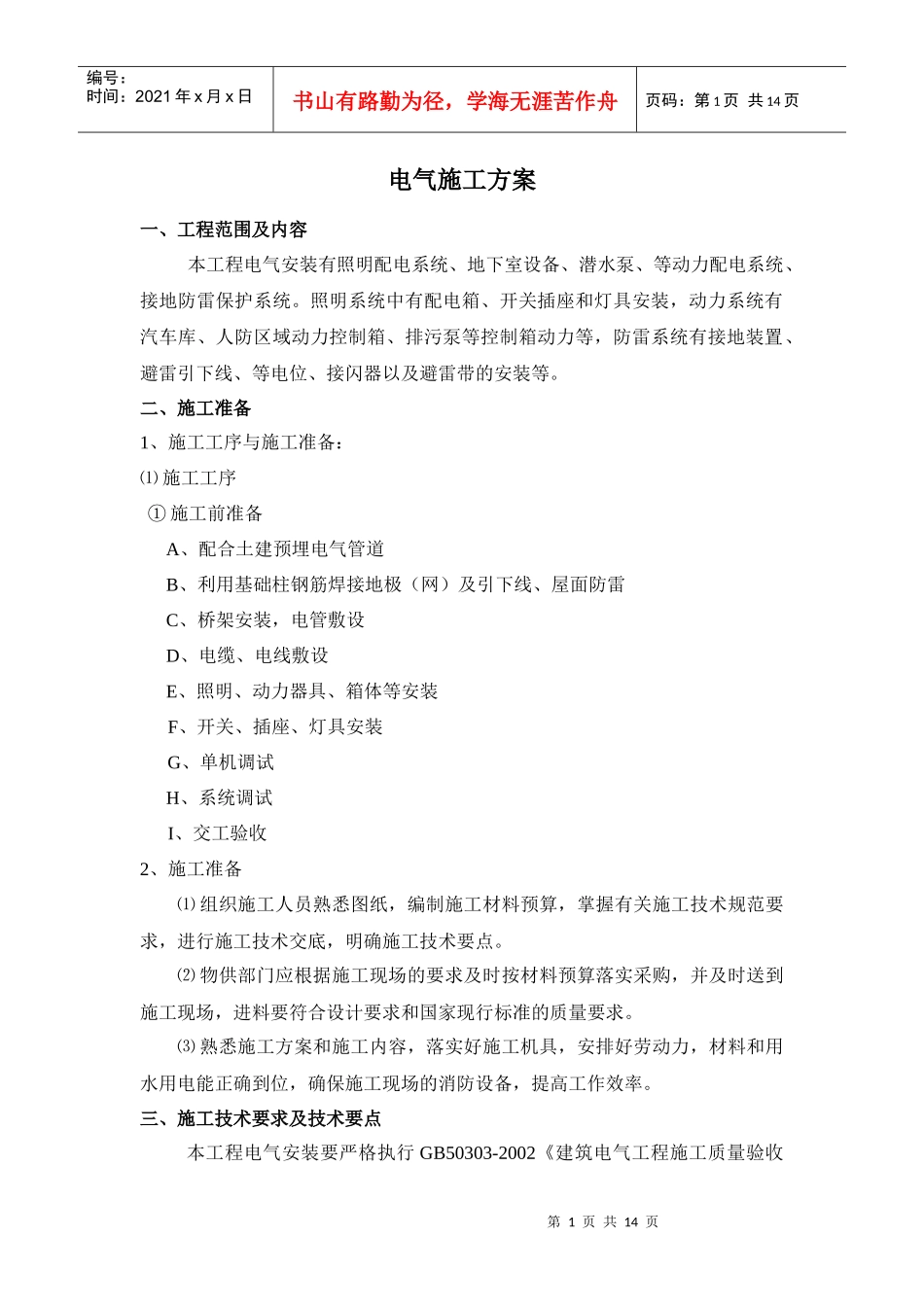

某工程电气施工方案(DOC14页)_第1页
1/14

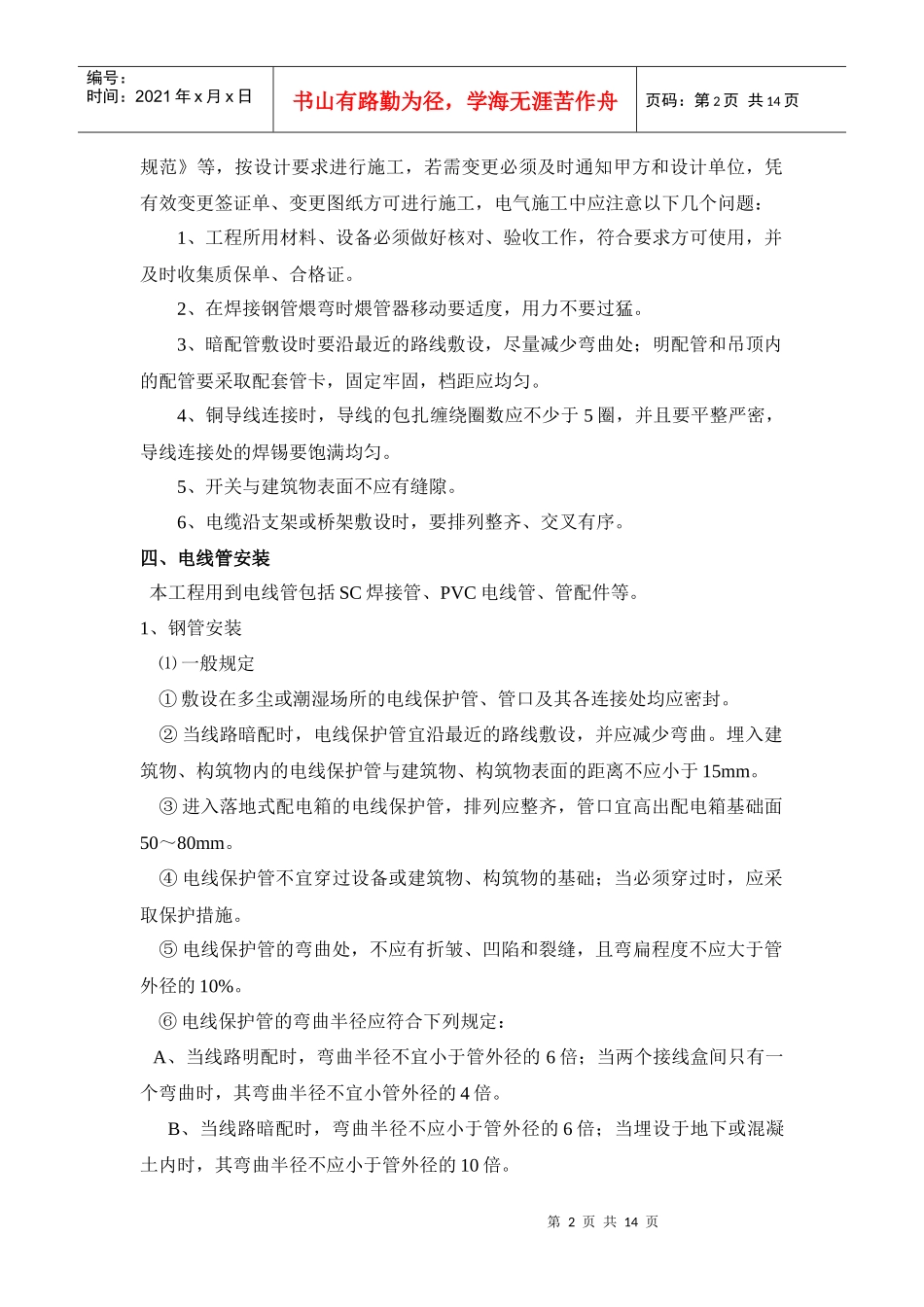

某工程电气施工方案(DOC14页)_第2页
2/14

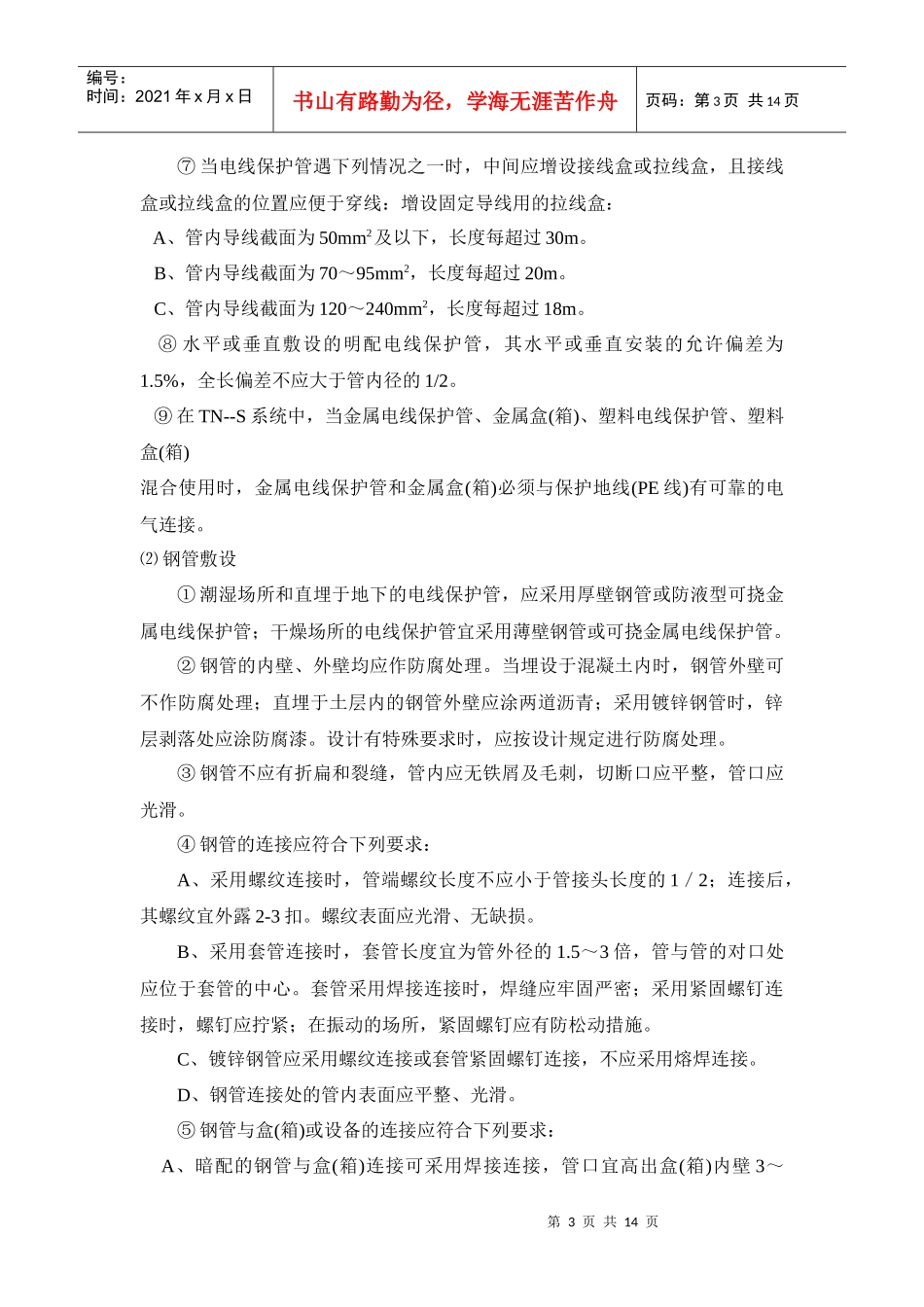

某工程电气施工方案(DOC14页)_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页电气施工方案一、工程范围及内容本工程电气安装有照明配电系统、地下室设备、潜水泵、等动力配电系统、接地防雷保护系统。照明系统中有配电箱、开关插座和灯具安装,动力系统有汽车库、人防区域动力控制箱、排污泵等控制箱动力等,防雷系统有接地装置、避雷引下线、等电位、接闪器以及避雷带的安装等。二、施工准备1、施工工序与施工准备:⑴施工工序①施工前准备A、配合土建预埋电气管道B、利用基础柱钢筋焊接地极(网)及引下线、屋面防雷C、桥架安装,电管敷设D、电缆、电线敷设E、照明、动力器具、箱体等安装F、开关、插座、灯具安装G、单机调试H、系统调试I、交工验收2、施工准备⑴组织施工人员熟悉图纸,编制施工材料预算,掌握有关施工技术规范要求,进行施工技术交底,明确施工技术要点。⑵物供部门应根据施工现场的要求及时按材料预算落实采购,并及时送到施工现场,进料要符合设计要求和国家现行标准的质量要求。⑶熟悉施工方案和施工内容,落实好施工机具,安排好劳动力,材料和用水用电能正确到位,确保施工现场的消防设备,提高工作效率。三、施工技术要求及技术要点本工程电气安装要严格执行GB50303-2002《建筑电气工程施工质量验收第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页规范》等,按设计要求进行施工,若需变更必须及时通知甲方和设计单位,凭有效变更签证单、变更图纸方可进行施工,电气施工中应注意以下几个问题:1、工程所用材料、设备必须做好核对、验收工作,符合要求方可使用,并及时收集质保单、合格证。2、在焊接钢管煨弯时煨管器移动要适度,用力不要过猛。3、暗配管敷设时要沿最近的路线敷设,尽量减少弯曲处;明配管和吊顶内的配管要采取配套管卡,固定牢固,档距应均匀。4、铜导线连接时,导线的包扎缠绕圈数应不少于5圈,并且要平整严密,导线连接处的焊锡要饱满均匀。5、开关与建筑物表面不应有缝隙。6、电缆沿支架或桥架敷设时,要排列整齐、交叉有序。四、电线管安装本工程用到电线管包括SC焊接管、PVC电线管、管配件等。1、钢管安装⑴一般规定①敷设在多尘或潮湿场所的电线保护管、管口及其各连接处均应密封。②当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲。埋入建筑物、构筑物内的电线保护管与建筑物、构筑物表面的距离不应小于15mm。③进入落地式配电箱的电线保护管,排列应整齐,管口宜高出配电箱基础面50~80mm。④电线保护管不宜穿过设备或建筑物、构筑物的基础;当必须穿过时,应采取保护措施。⑤电线保护管的弯曲处,不应有折皱、凹陷和裂缝,且弯扁程度不应大于管外径的10%。⑥电线保护管的弯曲半径应符合下列规定:A、当线路明配时,弯曲半径不宜小于管外径的6倍;当两个接线盒间只有一个弯曲时,其弯曲半径不宜小管外径的4倍。B、当线路暗配时,弯曲半径不应小于管外径的6倍;当埋设于地下或混凝土内时,其弯曲半径不应小于管外径的10倍。第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页⑦当电线保护管遇下列情况之一时,中间应增设接线盒或拉线盒,且接线盒或拉线盒的位置应便于穿线:增设固定导线用的拉线盒:A、管内导线截面为50mm2及以下,长度每超过30m。B、管内导线截面为70~95mm2,长度每超过20m。C、管内导线截面为120~240mm2,长度每超过18m。⑧水平或垂直敷设的明配电线保护管,其水平或垂直安装的允许偏差为1.5%,全长偏差不应大于管内径的1/2。⑨在TN--S系统中,当金属电线保护管、金属盒(箱)、塑料电线保护管、塑料盒(箱)混合使用时,金属电线保护管和金属盒(箱)必须与保护地线(PE线)有可靠的电气连接。⑵钢管敷设①潮湿场所和直埋于地下的电线保护管,应采用厚壁钢管或防液型可挠金属电线保护管;干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管。②钢管的内壁、外壁均应作防腐处理。当埋设于混凝土内时,钢管外壁可不作防腐处理;直埋于土层内的钢管外壁应涂两道沥青;采用镀锌钢管时,锌层...
