栋别墅采暖系统设计方案说明VIP免费

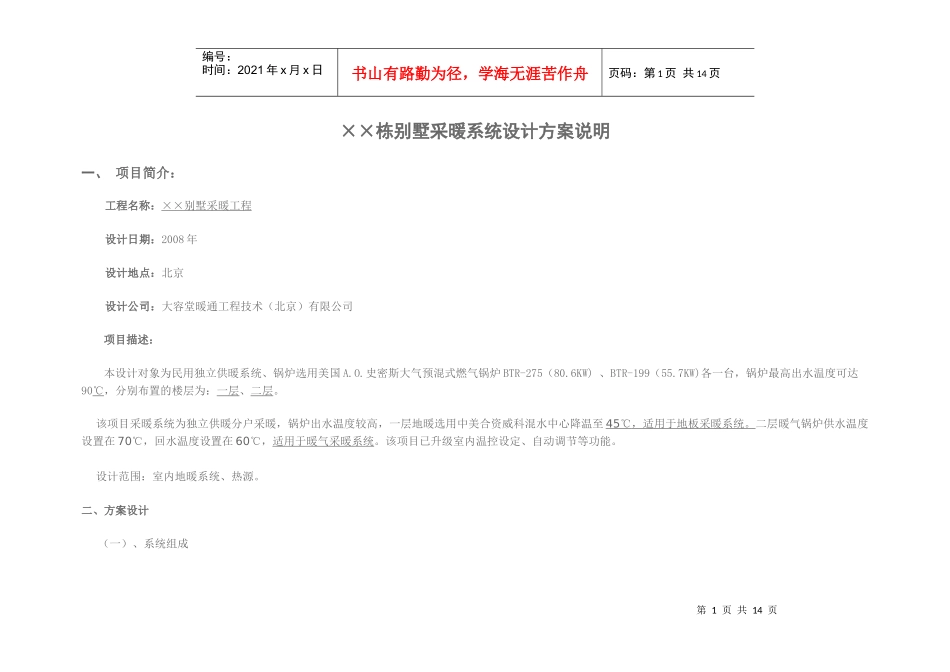

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页××栋别墅采暖系统设计方案说明一、项目简介：工程名称：××别墅采暖工程设计日期：2008年设计地点：北京设计公司：大容堂暖通工程技术（北京）有限公司项目描述：本设计对象为民用独立供暖系统、锅炉选用美国A.O.史密斯大气预混式燃气锅炉BTR-275（80.6KW)、BTR-199（55.7KW)各一台，锅炉最高出水温度可达90℃，分别布置的楼层为：一层、二层。该项目采暖系统为独立供暖分户采暖，锅炉出水温度较高，一层地暖选用中美合资威科混水中心降温至45℃，适用于地板采暖系统。二层暖气锅炉供水温度设置在70℃，回水温度设置在60℃，适用于暖气采暖系统。该项目已升级室内温控设定、自动调节等功能。设计范围：室内地暖系统、热源。二、方案设计（一）、系统组成第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页（二）设计说明地暖平面布置图第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页根据设计人员计算出来的数据，并为保证地面的舒适度，本方案中所用地暖部分均采用200mm管间距盘管，窗户较大或较多时采用150mm管间距盘管。卫生间的散热面积（有效铺装面积）有限，为了保证卫生间能够达到更高（24℃）温度，需增加浴霸（浴室暖风机）等其他辅助采暖方式。散热器平面布置图第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页因实木地板的房间有铺装限制，二层采用的是散热器大并联系统，充分发挥大并联系统在后期运行费用低的优势。终端选用的是中意合资意莎普散热器，美观大方，质量可靠，分房间控制则大大降低了系统运行的节能、舒适。电控平面布置图第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页每一房间都采取了电控恒温节能系统控制方式（见图），该控制方式是普遍使用的一种控制方式，控制精度高、感受室温灵敏、操作方便，能满足不同个体对室内舒适温度的要求。电暖气平面布置图第9页共14页第8页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共14页第10页共14页第9页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共14页因别墅内实木地板的房间有铺装限制（需地面打钉），为保证卧室内更为舒适的采暖效果和突发情况下（热源故障或停水、停气等）的应急处理，我们为别墅设计了双路复合供暖的系统。老人房、客卧，主卧、男孩房、客卧都是双路设计，这种设计不但美观大方，同时还为初冬季节个性化采暖提供了节能、减耗的技术保证。三、设计思想本系统所选用产品均为著名品牌。采暖系统属房间的基础设备，大量管道需暗埋，为保证客户达到最佳采暖效果并使“初投资＋运行费用＋日后维修费用”总体最小化，避免浪费能源，本工程在设计之初就本着高配置、高安全性的原则，在初投资上会比普通工程造价增加一部分，但通过节能运行和零售后维修，大幅节省日后开支。节能运行是国际上比较流行的环保概念，目前国内很多客户都将设备的款式、美观放在第一位，其实这是不准确的，一栋建筑的采暖费用是所有系统能耗中最大的。据统计，可达50％左右，能够考虑这点并付诸实施的客户，等于为日后节省了一笔不小的能源支出。这就是我们的“后采暖时代”设计思想。第11页共14页第10页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共14页某集中供暖户型采暖方案[本网站所有资料版权归大容堂暖通工程技术（北京）有限公司所有，如非法使用，本公司将追究其法律责任。]一、项目简介：工程名称：本工程为××地暖工...
