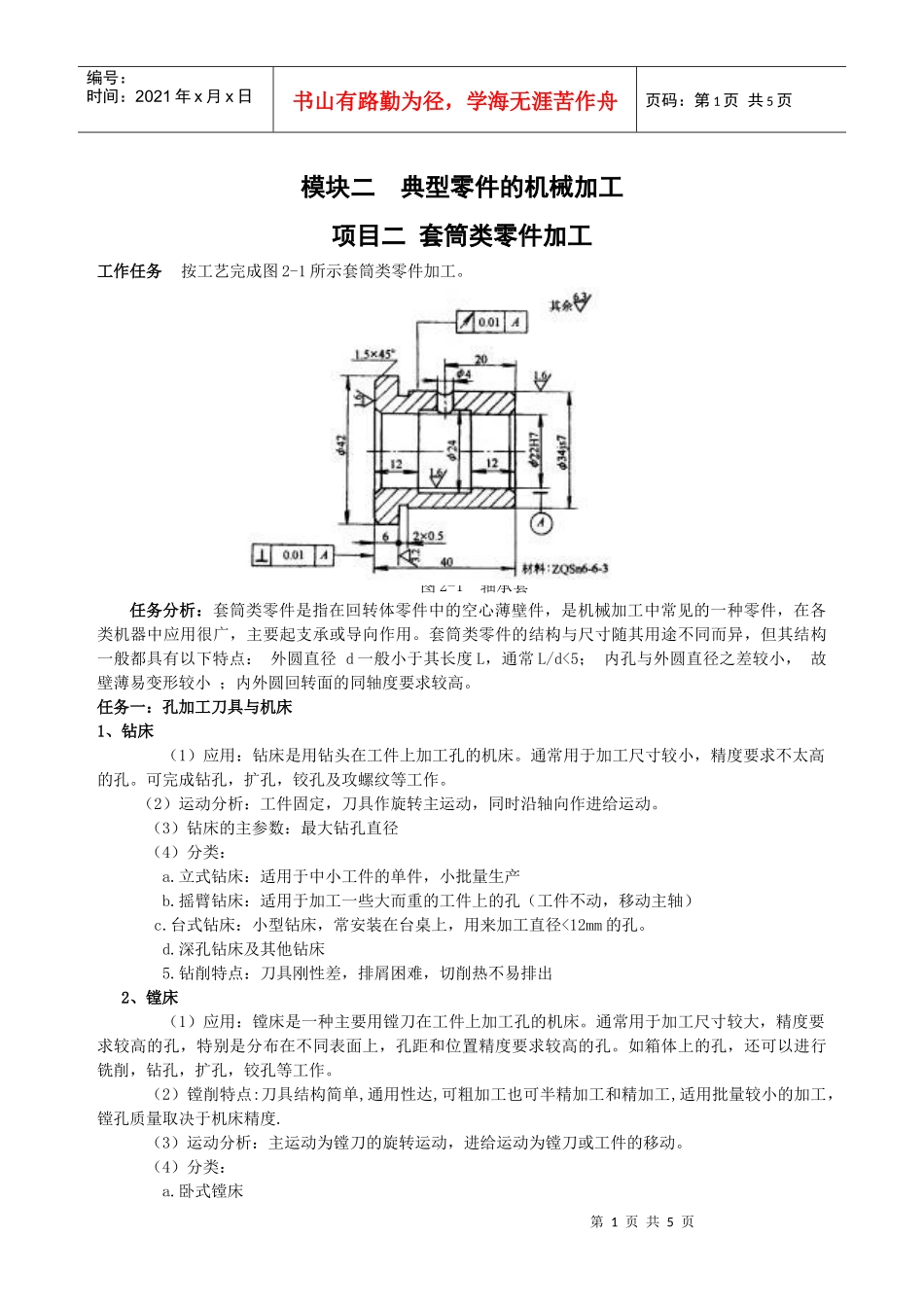

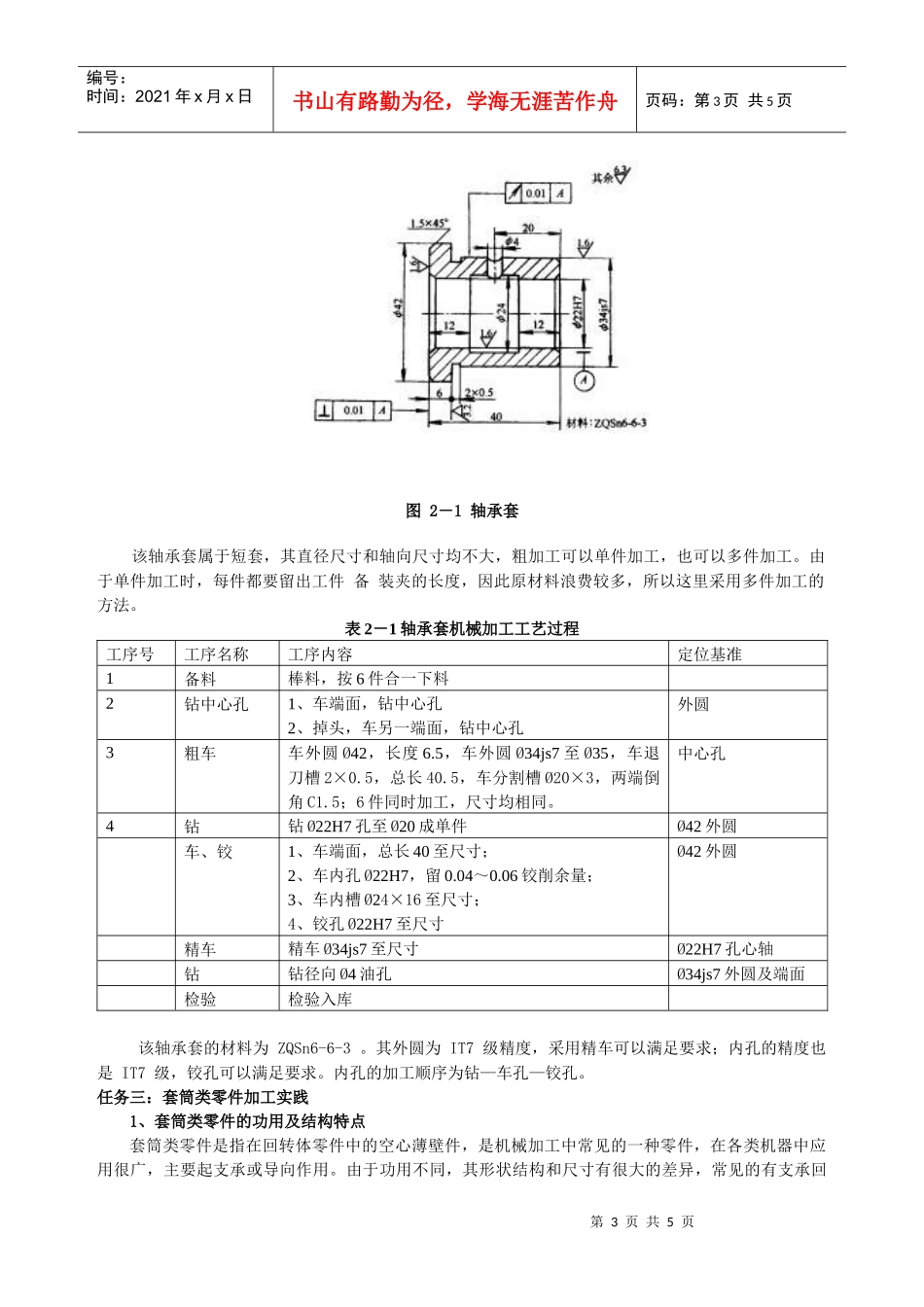

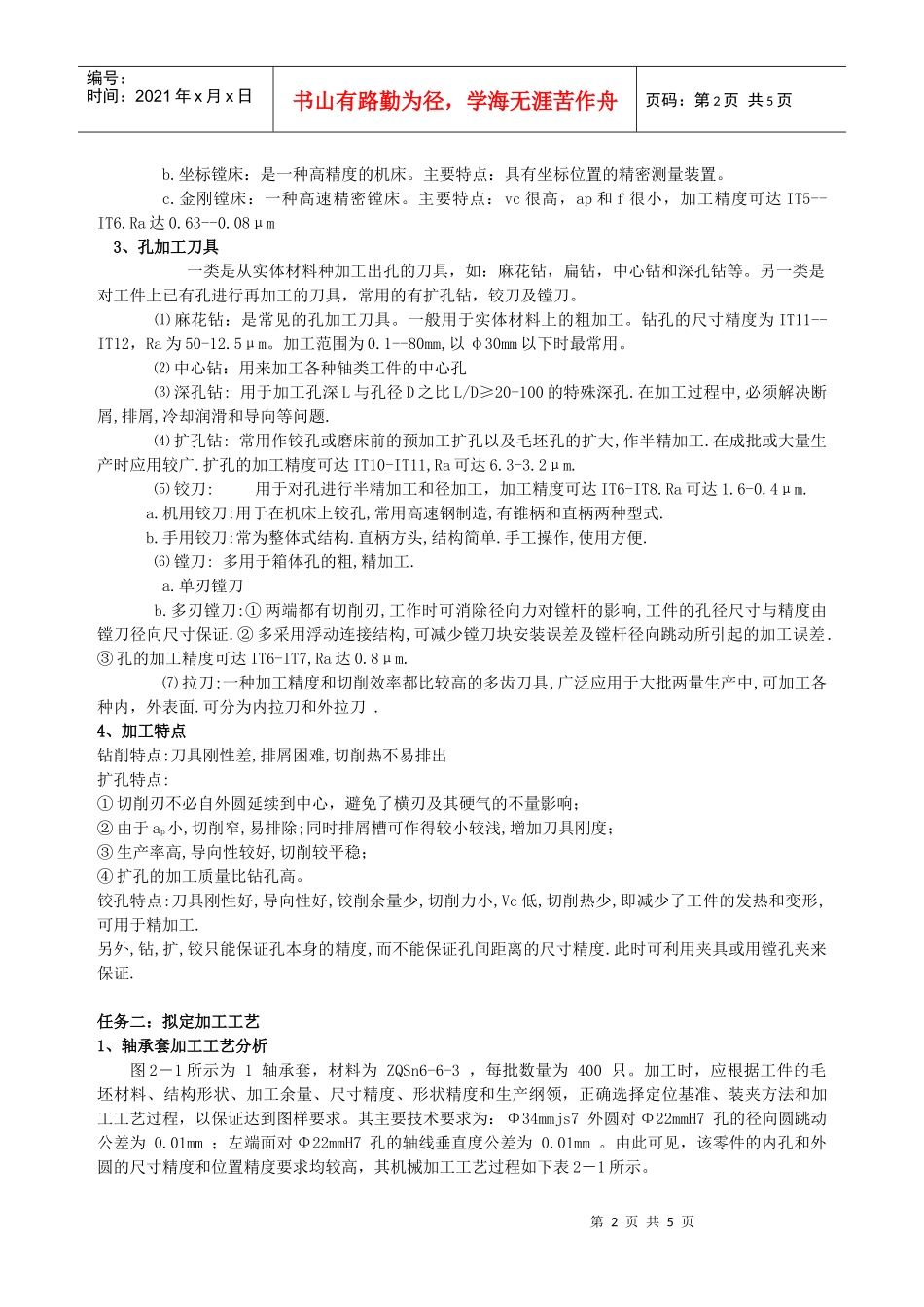

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页模块二典型零件的机械加工项目二套筒类零件加工工作任务按工艺完成图2-1所示套筒类零件加工。图2-1轴承套任务分析：套筒类零件是指在回转体零件中的空心薄壁件，是机械加工中常见的一种零件，在各类机器中应用很广，主要起支承或导向作用。套筒类零件的结构与尺寸随其用途不同而异，但其结构一般都具有以下特点：外圆直径d一般小于其长度L，通常L/d<5；内孔与外圆直径之差较小，故壁薄易变形较小；内外圆回转面的同轴度要求较高。任务一：孔加工刀具与机床1、钻床（1）应用：钻床是用钻头在工件上加工孔的机床。通常用于加工尺寸较小，精度要求不太高的孔。可完成钻孔，扩孔，铰孔及攻螺纹等工作。（2）运动分析：工件固定，刀具作旋转主运动，同时沿轴向作进给运动。（3）钻床的主参数：最大钻孔直径（4）分类：a.立式钻床：适用于中小工件的单件，小批量生产b.摇臂钻床：适用于加工一些大而重的工件上的孔（工件不动，移动主轴）c.台式钻床：小型钻床，常安装在台桌上，用来加工直径<12mm的孔。d.深孔钻床及其他钻床5.钻削特点：刀具刚性差，排屑困难，切削热不易排出2、镗床（1）应用：镗床是一种主要用镗刀在工件上加工孔的机床。通常用于加工尺寸较大，精度要求较高的孔，特别是分布在不同表面上，孔距和位置精度要求较高的孔。如箱体上的孔，还可以进行铣削，钻孔，扩孔，铰孔等工作。（2）镗削特点:刀具结构简单,通用性达,可粗加工也可半精加工和精加工,适用批量较小的加工，镗孔质量取决于机床精度.（3）运动分析：主运动为镗刀的旋转运动，进给运动为镗刀或工件的移动。（4）分类：a.卧式镗床第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页b.坐标镗床：是一种高精度的机床。主要特点：具有坐标位置的精密测量装置。c.金刚镗床：一种高速精密镗床。主要特点：vc很高，ap和f很小，加工精度可达IT5--IT6.Ra达0.63--0.08μm3、孔加工刀具一类是从实体材料种加工出孔的刀具，如：麻花钻，扁钻，中心钻和深孔钻等。另一类是对工件上已有孔进行再加工的刀具，常用的有扩孔钻，铰刀及镗刀。⑴麻花钻：是常见的孔加工刀具。一般用于实体材料上的粗加工。钻孔的尺寸精度为IT11--IT12，Ra为50-12.5μm。加工范围为0.1--80mm,以φ30mm以下时最常用。⑵中心钻：用来加工各种轴类工件的中心孔⑶深孔钻:用于加工孔深L与孔径D之比L/D≥20-100的特殊深孔.在加工过程中,必须解决断屑,排屑,冷却润滑和导向等问题.⑷扩孔钻:常用作铰孔或磨床前的预加工扩孔以及毛坯孔的扩大,作半精加工.在成批或大量生产时应用较广.扩孔的加工精度可达IT10-IT11,Ra可达6.3-3.2μm.⑸铰刀:用于对孔进行半精加工和径加工，加工精度可达IT6-IT8.Ra可达1.6-0.4μm.a.机用铰刀:用于在机床上铰孔,常用高速钢制造,有锥柄和直柄两种型式.b.手用铰刀:常为整体式结构.直柄方头,结构简单.手工操作,使用方便.⑹镗刀:多用于箱体孔的粗,精加工.a.单刃镗刀b.多刃镗刀:①两端都有切削刃,工作时可消除径向力对镗杆的影响,工件的孔径尺寸与精度由镗刀径向尺寸保证.②多采用浮动连接结构,可减少镗刀块安装误差及镗杆径向跳动所引起的加工误差.③孔的加工精度可达IT6-IT7,Ra达0.8μm.⑺拉刀:一种加工精度和切削效率都比较高的多齿刀具,广泛应用于大批两量生产中,可加工各种内，外表面.可分为内拉刀和外拉刀.4、加工特点钻削特点:刀具刚性差,排屑困难,切削热不易排出扩孔特点:①切削刃不必自外圆延续到中心，避免了横刃及其硬气的不量影响；②由于ap小,切削窄,易排除;同时排屑槽可作得较小较浅,增加刀具刚度；③生产率高,导向性较好,切削较平稳；④扩孔的加工质量比钻孔高。铰孔特点:刀具刚性好,导向性好,铰削余量少,切削力小,Vc低,切削热少,即减少了工件的发热和变形,可用于精加工.另外,钻,扩,铰只能保证孔本身的精度,而不能保证孔间距离的尺寸精度.此时可利用夹具或用镗孔夹来保证.任务二：拟定加工工艺1、轴承套加工工艺分析图2－1所示为1轴承套，材料为ZQSn6-6-3，每批数量为400只。加工时，应...
