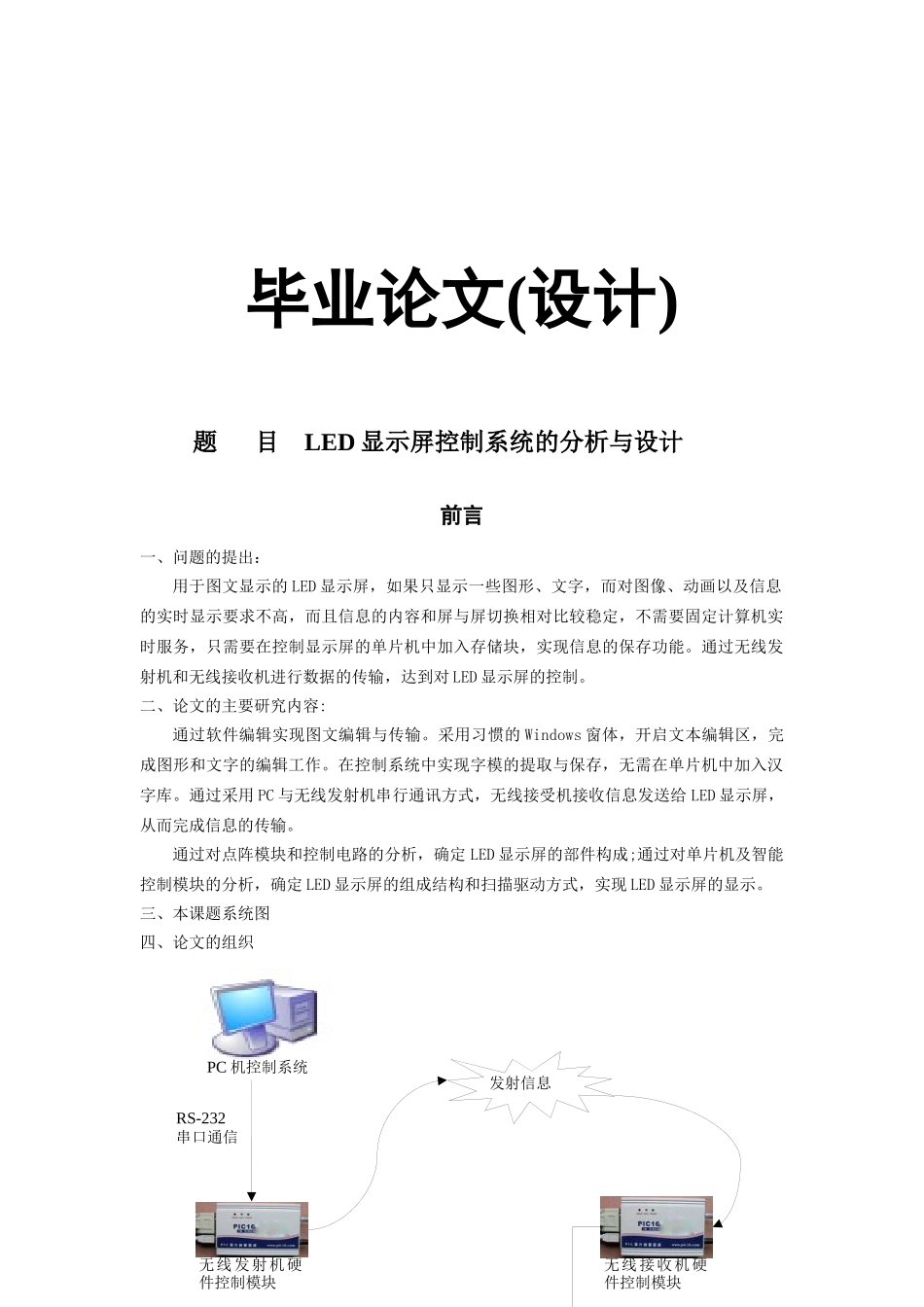

无线发射机硬件控制模块无线接收机硬件控制模块RS-232串口通信发射信息PC机控制系统毕业论文(设计)题目LED显示屏控制系统的分析与设计前言一、问题的提出：用于图文显示的LED显示屏，如果只显示一些图形、文字，而对图像、动画以及信息的实时显示要求不高，而且信息的内容和屏与屏切换相对比较稳定，不需要固定计算机实时服务，只需要在控制显示屏的单片机中加入存储块，实现信息的保存功能。通过无线发射机和无线接收机进行数据的传输，达到对LED显示屏的控制。二、论文的主要研究内容:通过软件编辑实现图文编辑与传输。采用习惯的Windows窗体，开启文本编辑区，完成图形和文字的编辑工作。在控制系统中实现字模的提取与保存，无需在单片机中加入汉字库。通过采用PC与无线发射机串行通讯方式，无线接受机接收信息发送给LED显示屏，从而完成信息的传输。通过对点阵模块和控制电路的分析，确定LED显示屏的部件构成;通过对单片机及智能控制模块的分析，确定LED显示屏的组成结构和扫描驱动方式，实现LED显示屏的显示。三、本课题系统图四、论文的组织第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页论文分为三个部分，分别是：系统的控制部分，无线数据传输系统部分以及LED显示屏工作部分。具体组织安排如下：第一部分：LED显示屏控制系统的分析与设计。这一部分主要由司红君同学设计，在这一部分中主要介绍以下内容：1、根据具体应用环境的要求，对整个系统进行详细的分析。主要介绍:1）整体分析。对软件的整体结构、框架进行分析；2）软件控制系统分析。在本节中，对系统的编辑、保存、预览功能进行详细的分析与设计；2、核心控制系统的设计与实现，具体如下：1）编辑功能设计与实现；2）字模；3）图像预处理的设计与实现；4）在核心功能初步实现的基础上，对系统进行开发。3、设备通讯，利用RS-232C串行通信实现PC机与无线传输机之间的数据传输。第二部分：基于PIC的无线数据传输系统设计。这一部分主要由王丽霞同学设计，在这一部分中主要介绍以下内容：1.简单介绍PIC系列单片机。2.无线数据传输发射机的设计1）以PIC16F84芯片为基本部件的无线数据传输发射机的各部原理2）发送信机控制Code码信号3）发送信机端的程式设计框图3.无线数据传输接收机的设计1）高频放大电路2）遥控接收机接收编码ST0、ST1和ST2的原理4.系统的调试1）发送信机的安装调试2）接收机调测，动作确认5．小结第三部分：LED显示屏工作原理。这一部分主要由邓成富同学设计，在这一部分中主要介绍:1、介绍LED的历史、现状及发展2、单片机概述及LED显示屏的系统概述3、根据设计的要求，对LED显示屏系统整体结构框架进行分析，并介绍工作过程。第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页1、硬件设计。主要完成LED显示屏的驱动任务，采用MCS51系列单片机控制，单片机主要负责与上位机间的通讯接收文件信息并保存，通过行列驱动器控制完成LED点阵的驱动和控制信号。2、软件设计。主要介绍LED点阵汉字的显示原理，并通过字模提取软件将16×16点阵的汉字字模转换成8×32的编码，进行编辑语言输入。第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页目录前言摘要第1章绪论1.1LED显示屏的研究背景及意义1.2软件开发工具C++概述第2章LED显示屏控制系统的系统分析2.1整体分析2.2计算机软件模块分析与设计第3章串行接口3.1串行通信的工作原理3.2RS-232C串行通信简介3.3RS-232C引脚及使用3.4MAX-232介绍第4章软件控制系统设计与实现4.1编辑功能设计与实现4.2字模提取4.3效果添加与预览功能的设计与实现4.4控制系统软件设计第5章总结参考文献致谢Abstract第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页LED显示屏控制系统的研究与设计摘要：本文根据LED图文显示屏系统的具体要求，通过查阅资料，分析并归纳出具体设计方案。即系统体系结构、系统整体工作流程、软件控制系统的设计以及串行通信设计。这个系统的工作流程是:通过软...
