江苏省建设工程施工图设计VIP免费

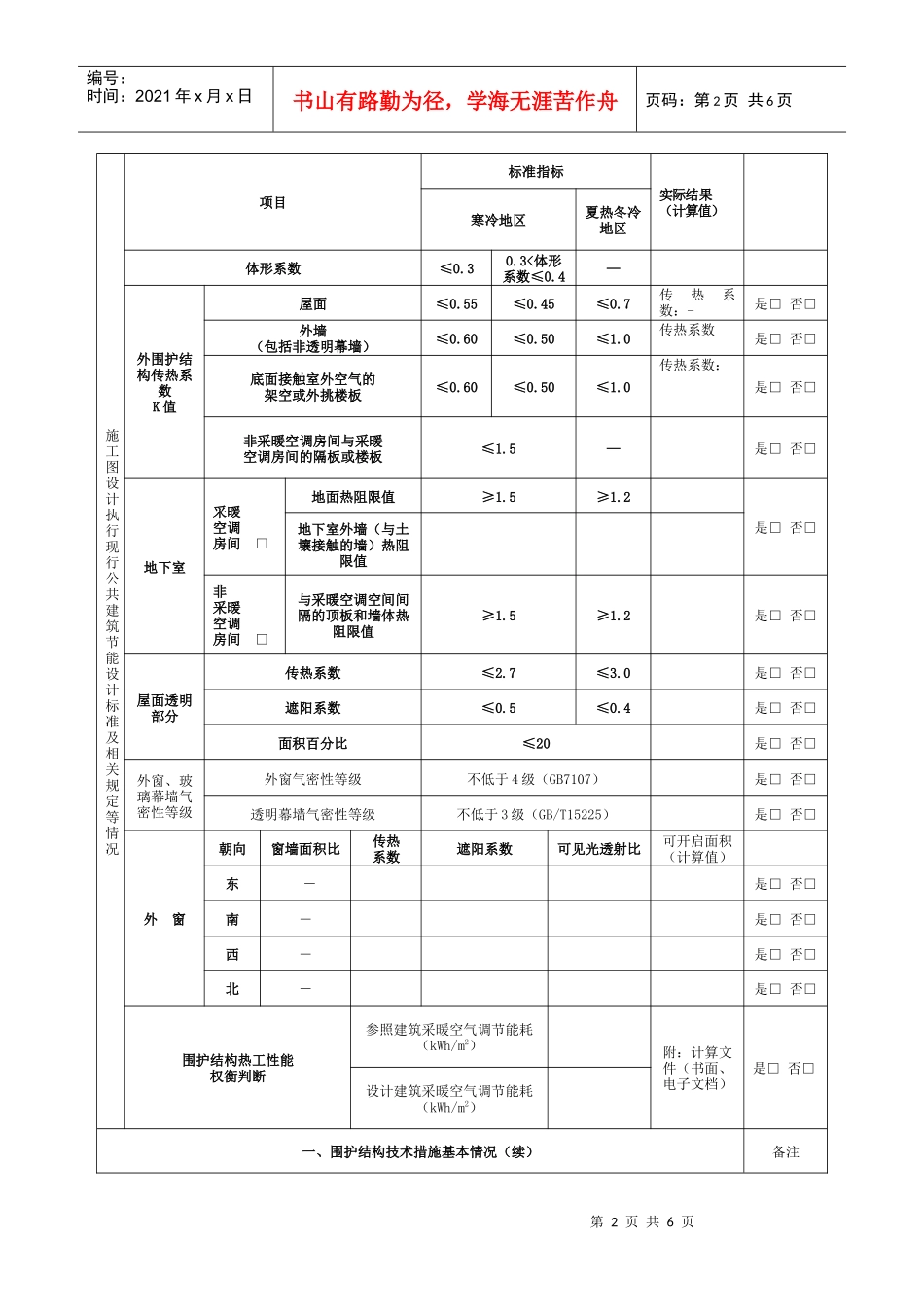

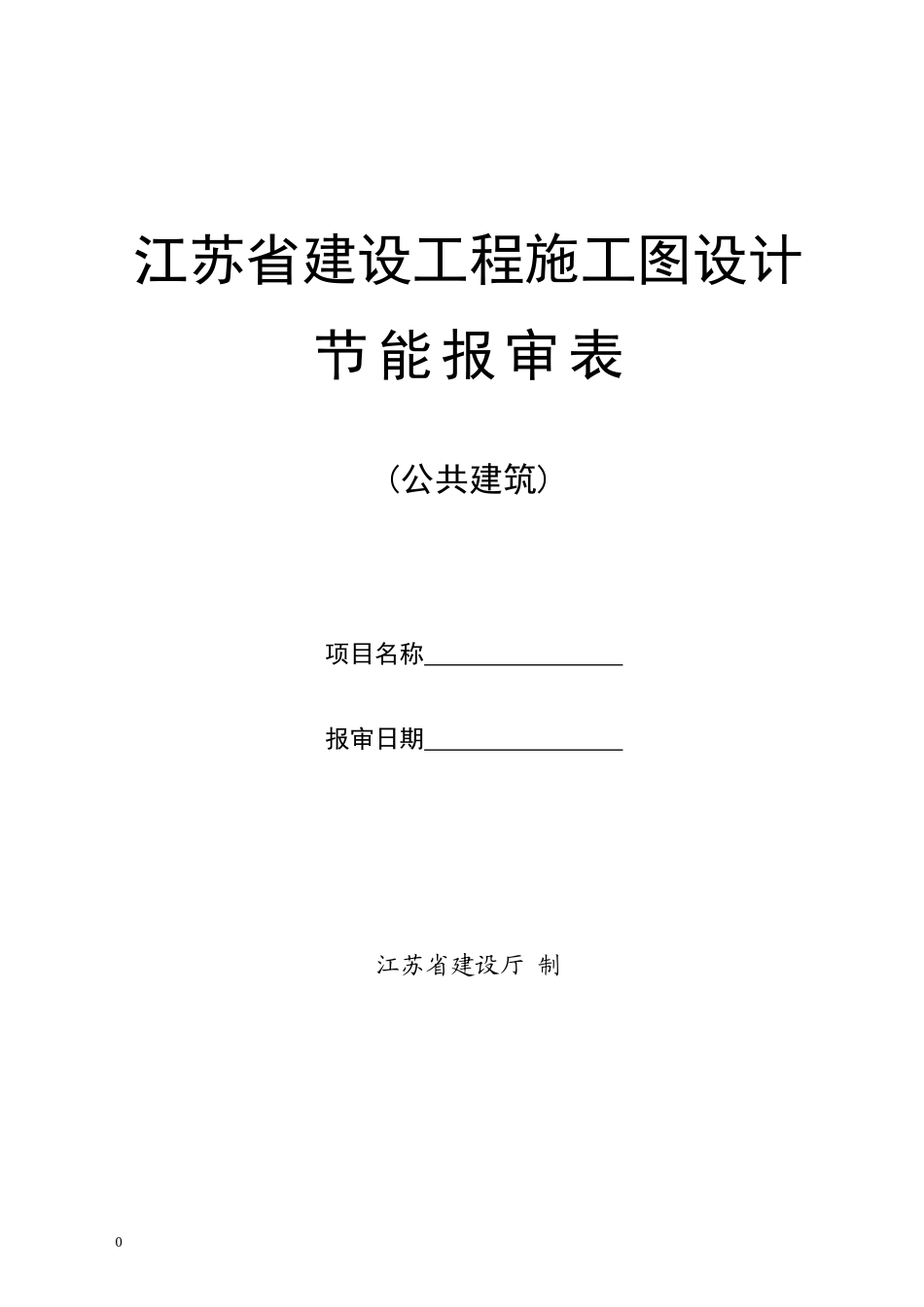

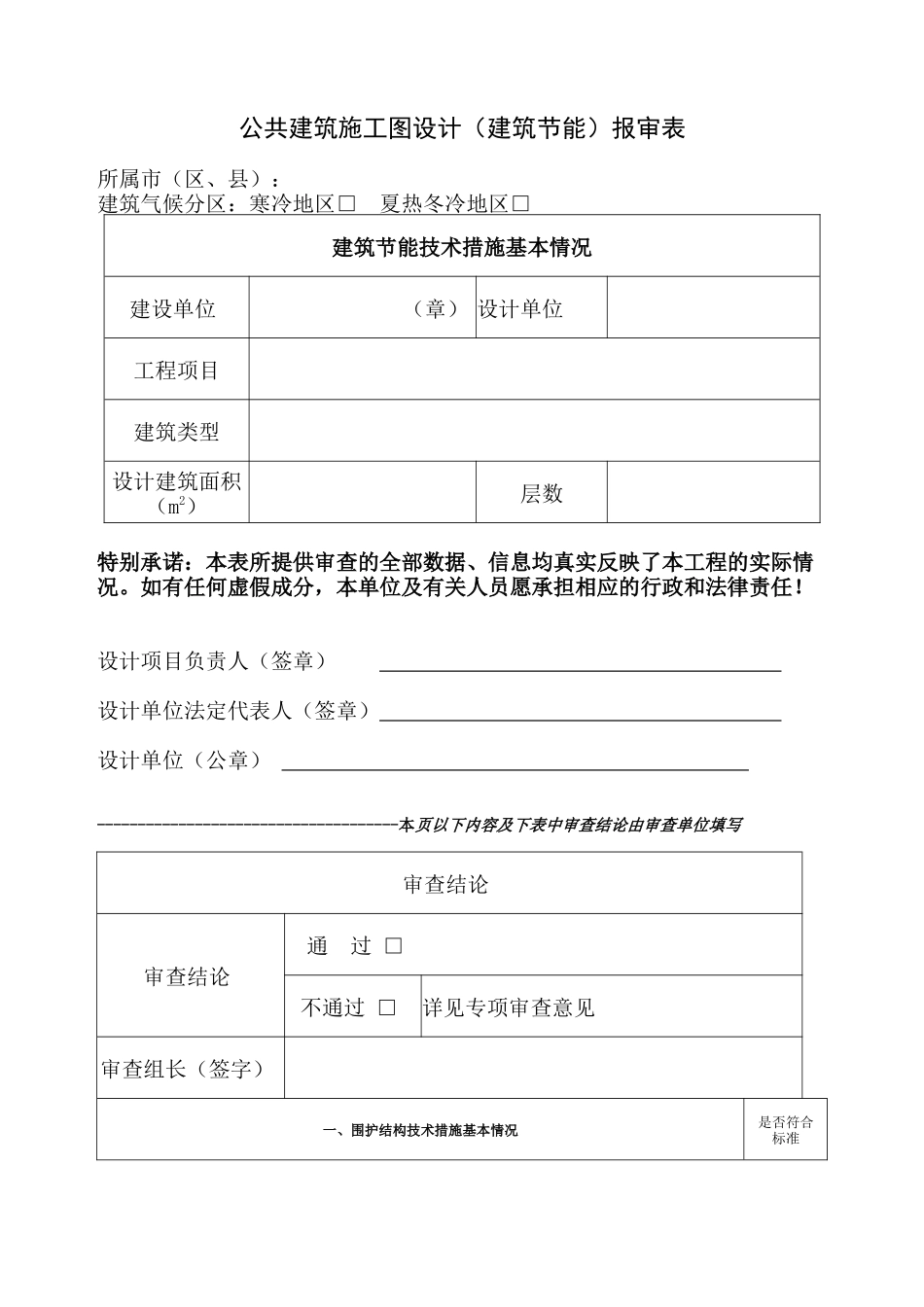

江苏省建设工程施工图设计节能报审表(公共建筑)项目名称报审日期江苏省建设厅制0公共建筑施工图设计（建筑节能）报审表所属市（区、县）：建筑气候分区：寒冷地区□夏热冬冷地区□建筑节能技术措施基本情况建设单位（章）设计单位工程项目建筑类型设计建筑面积（m2）层数特别承诺：本表所提供审查的全部数据、信息均真实反映了本工程的实际情况。如有任何虚假成分，本单位及有关人员愿承担相应的行政和法律责任！设计项目负责人（签章）设计单位法定代表人（签章）设计单位（公章）-------------------------------------本页以下内容及下表中审查结论由审查单位填写审查结论审查结论通过□不通过□详见专项审查意见审查组长（签字）一、围护结构技术措施基本情况是否符合标准第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页施工图设计执行现行公共建筑节能设计标准及相关规定等情况项目标准指标实际结果（计算值）寒冷地区夏热冬冷地区体形系数≤0.30.3<体形系数≤0.4—外围护结构传热系数K值屋面≤0.55≤0.45≤0.7传热系数：-是□否□外墙（包括非透明幕墙）≤0.60≤0.50≤1.0传热系数是□否□底面接触室外空气的架空或外挑楼板≤0.60≤0.50≤1.0传热系数：是□否□非采暖空调房间与采暖空调房间的隔板或楼板≤1.5—是□否□地下室采暖空调房间□地面热阻限值≥1.5≥1.2是□否□地下室外墙（与土壤接触的墙）热阻限值非采暖空调房间□与采暖空调空间间隔的顶板和墙体热阻限值≥1.5≥1.2是□否□屋面透明部分传热系数≤2.7≤3.0是□否□遮阳系数≤0.5≤0.4是□否□面积百分比≤20是□否□外窗、玻璃幕墙气密性等级外窗气密性等级不低于4级（GB7107）是□否□透明幕墙气密性等级不低于3级（GB/T15225）是□否□外窗朝向窗墙面积比传热系数遮阳系数可见光透射比可开启面积（计算值）东－是□否□南－是□否□西－是□否□北－是□否□围护结构热工性能权衡判断参照建筑采暖空气调节能耗（kWh/m2）附：计算文件（书面、电子文档）是□否□设计建筑采暖空气调节能耗（kWh/m2）一、围护结构技术措施基本情况（续）备注第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页主要节能措施外墙保温保温型式说明外保温□内保温□自保温□其它□外墙面颜色深色□浅色□保温材料种类面积（m2）选用厚度(mm)屋面保温保温材料种类选用厚度(mm)外窗窗框型材塑料□金属材料□断热金属材料□其它□窗玻璃材料中空玻璃□Low-e玻璃□热反射玻璃□贴膜玻璃□中空空气层A（mm）9□12□15□＞20□A不得小于9mm遮阳形式南□东□西□北□外□活动□固定□外□活动□固定□外□活动□固定□外□活动□固定□架空或外挑楼板保温材料种类选用厚度(mm)外围护结构其余部位外门门斗□旋转□中空□其它□外墙、屋面热桥部位技术措施有□无□中庭夏季通风排风机械□自然□幕墙通风形式设通风装置□可开启□新型墙材选用外墙材料内墙材料二、电气节能技术措施表照明基本情况光源类型镇流器类型灯具效率照明功率因素补偿情况照明控制情况照明节能评价指标主要房间及场所名称照度（lx）LPD值（W/m2）结论照明功率密度值是否符合标准是□否□第3页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页三、用能设备表施工图设计（暖通设备选用）执行现行公共建筑节能设计标准及相关规定等情况冷热源设备锅炉设备热源类型燃料品种锅炉类型容量（KW）台数（个）热效率(%)锅炉□电热水器□其它□燃煤□燃油□燃气□其它□锅炉□电热水器□其它□燃煤□燃油□燃气□其它□锅炉□电热水器□其它□燃煤□燃油□燃气□其它□冷水（热泵）机组冷水机组类型容量(KW)台数（个）额定制冷量（kW）性能系数COP(W/W)单元式空气调节机组单元式机组类型容量(KW)能效比（W/W）风冷式□水冷式□接风管□不接风管□风冷式□水冷式□接风管□不接风管□风冷式□水冷式□接风管□不接风管□溴化锂吸收式机组机型容量(KW)台数（个）性能参数单位制冷量蒸汽耗量[kg/(kW·h)]制冷性能系数（W/W）供热性能系数（W/W）蒸汽双效□...
