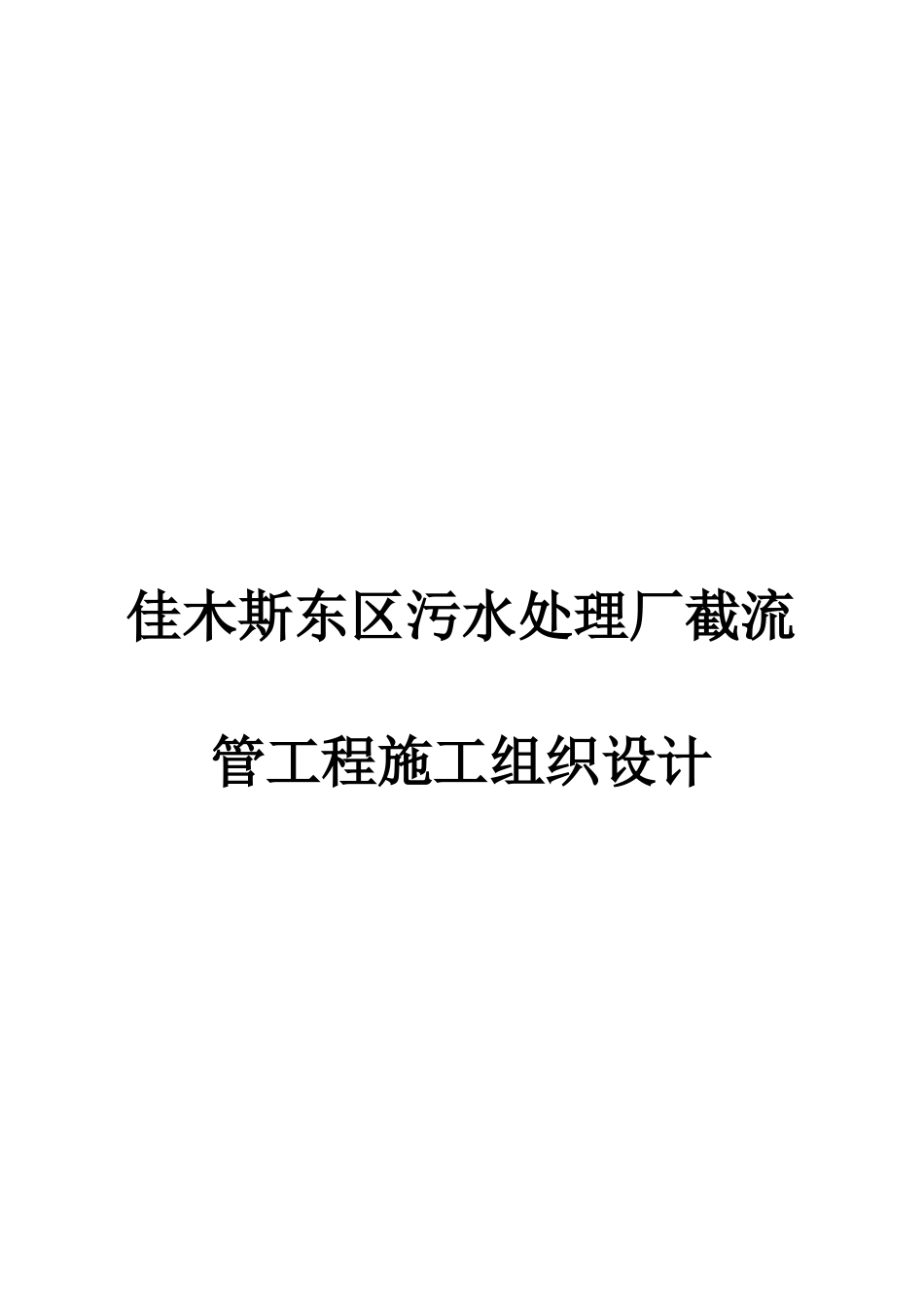

佳木斯东区污水处理厂截流管工程施工组织设计黑龙江省东方市政建设开发集团公司2005年7月27日第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页目录一、工程概况……………………………………………………………2二、施工组织编制与指导思想…………………………………………2三、施工准备……………………………………………………………3四、施工管理和专业技术配备…………………………………………3五、施工现场的准备工作………………………………………………5六、施工方案、施工方法、技术措施…………………………………5七、确保工程质量、工期、降低成本等各项技术措施………………11八、质量保证体系及措施………………………………………………13第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页九、雨季施工措施………………………………………………………15十、安全保证措施………………………………………………………16十一、文明施工措施………………………………………………………17附表：（人员、机械、材料计划表）………………………………………18附图：（施工现场平面布置图）……………………………………………20附表：（施工进度计划表）…………………………………………………21第5页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页佳木斯市东区污水处理厂配套截流管渠工程施工组织设计一、工程概况佳木斯市东区污水处理厂配套截流管渠工程音达木泵站至污水处理厂段截流干管总长度为3780m，管材采用预应力钢筋混凝土管（PCP管），承插式胶圈接口，管道基础为天然基础，如超挖或地质情况不好时采用水撼砂找平，管道回填采用水撼砂，管道基本沿市区街路敷设。音达木泵站至污水处理厂段截流干管（一），（桩号0+000～1+040），长度为1040m，其中过铁路1处（长度为52.86m），本次管道施工招标长度为987.14m，管道内底埋深为3.5m～4.8m。管材为预应力钢筋混凝土管（PCP管），管径DN2000。本标段钢筋混凝土矩形排水井8座，90°钢筋混凝土扇形井1座，混凝土强度为C30S8。1．地质与地震污水截流管道工程路径的地基土的沉积环境较简单，从上到下依次为杂填土、粉质粘土、中细砂。地震烈度为VI度区，区域稳定性较好。第8页共41页第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共41页2．气象和水文佳木斯市属温带大陆性季风气候，具有春季干燥风大，降雨量少；夏季炎热，降雨量集中；秋季云高气爽，昼夜温差大；冬季较寒冷，降水量相对减少的四季分明的特点。多年平均降水量为569mm，最大冻土深度2.2米。3、工期：2005年8月10日至2005年9月5日二、施工组织编制与指导思想1、编制依据（1）污水截流管道工程设计图纸、技术规范及招标文件。（2）依据工程数量、施工工期、气候特征结合现场调查和我公司拟投入该工程的机械设备和人员。（3）建设部现行的有关技术标准、施工规则、规范等。1）《给水排水管道工程施工及验收规范》（GB50268—97）2）《混凝土结构工程施工及验收规范》（GB50204—2002）3）《给水排水构筑物施工及验收规范》（GBJ141—90）5）《组合钢模板技术规范》（GBJ214—89）6）《钢筋焊接及验收规范》（JGJ18—96）2、指导思想第9页共41页第8页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共41页（1）力创优质工程招标文件要求工程合格率必须达到100％，我公司务必精心施工，自身严格要求自己，本工程质量目标合格率100％，优良率为85％，确保工程质量优良。（2）发挥优势我公司常年从事市政、土建工程，在排水工程方面有着丰富的经验，我们将在施工中调集优秀的施工队伍，充足的技术力量，先进的技术设备，并优化本工程中施工组织，加强管理，充分发挥我公司在本工程中装备精良、技术先进、组织协调的优势。（4）降低工程造价。我公司在施工中...
