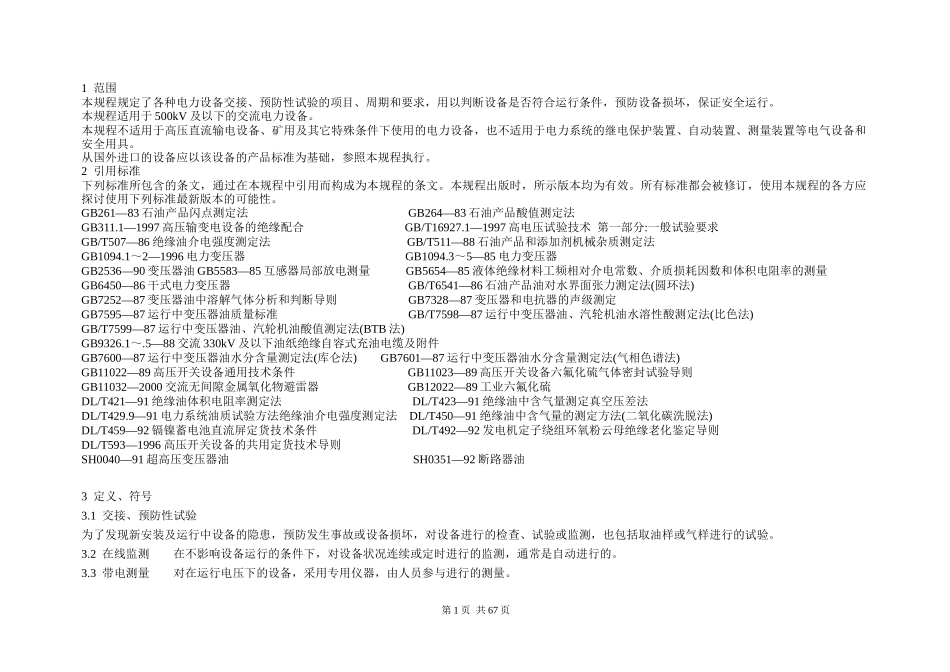

1范围本规程规定了各种电力设备交接、预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。本规程适用于500kV及以下的交流电力设备。本规程不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。从国外进口的设备应以该设备的产品标准为基础，参照本规程执行。2引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。本规程出版时，所示版本均为有效。所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。GB261—83石油产品闪点测定法GB264—83石油产品酸值测定法GB311.1—1997高压输变电设备的绝缘配合GB/T16927.1—1997高电压试验技术第一部分:一般试验要求GB/T507—86绝缘油介电强度测定法GB/T511—88石油产品和添加剂机械杂质测定法GB1094.1～2—1996电力变压器GB1094.3～5—85电力变压器GB2536—90变压器油GB5583—85互感器局部放电测量GB5654—85液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB6450—86干式电力变压器GB/T6541—86石油产品油对水界面张力测定法(圆环法)GB7252—87变压器油中溶解气体分析和判断导则GB7328—87变压器和电抗器的声级测定GB7595—87运行中变压器油质量标准GB/T7598—87运行中变压器油、汽轮机油水溶性酸测定法(比色法)GB/T7599—87运行中变压器油、汽轮机油酸值测定法(BTB法)GB9326.1～.5—88交流330kV及以下油纸绝缘自容式充油电缆及附件GB7600—87运行中变压器油水分含量测定法(库仑法)GB7601—87运行中变压器油水分含量测定法(气相色谱法)GB11022—89高压开关设备通用技术条件GB11023—89高压开关设备六氟化硫气体密封试验导则GB11032—2000交流无间隙金属氧化物避雷器GB12022—89工业六氟化硫DL/T421—91绝缘油体积电阻率测定法DL/T423—91绝缘油中含气量测定真空压差法DL/T429.9—91电力系统油质试验方法绝缘油介电强度测定法DL/T450—91绝缘油中含气量的测定方法(二氧化碳洗脱法)DL/T459—92镉镍蓄电池直流屏定货技术条件DL/T492—92发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T593—1996高压开关设备的共用定货技术导则SH0040—91超高压变压器油SH0351—92断路器油3定义、符号3.1交接、预防性试验为了发现新安装及运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。3.2在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。3.3带电测量对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。第1页共67页3.4绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。常用兆欧表直接测得绝缘电阻值。本规程中，若无说明，均指加压1min时的测得值。3.5吸收比在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。3.6极化指数在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。3.7本规程所用的符号Un设备额定电压(对发电机转子是指额定励磁电压)；Um设备最高电压；U0/U电缆额定电压(其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压)；U1mA避雷器直流1mA下的参考电压；tgδ介质损耗因数。4总则4.1试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。4.2遇到特殊情况需改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位总工程师审查批准后执行。4.3110kV以下的电力设备，应按本规程进行耐压试验(有特殊规定者除外)。110kV及以上的电力设备，在必要时应进行耐压试验。50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。充油电力设备在注油后应有足够的静...
