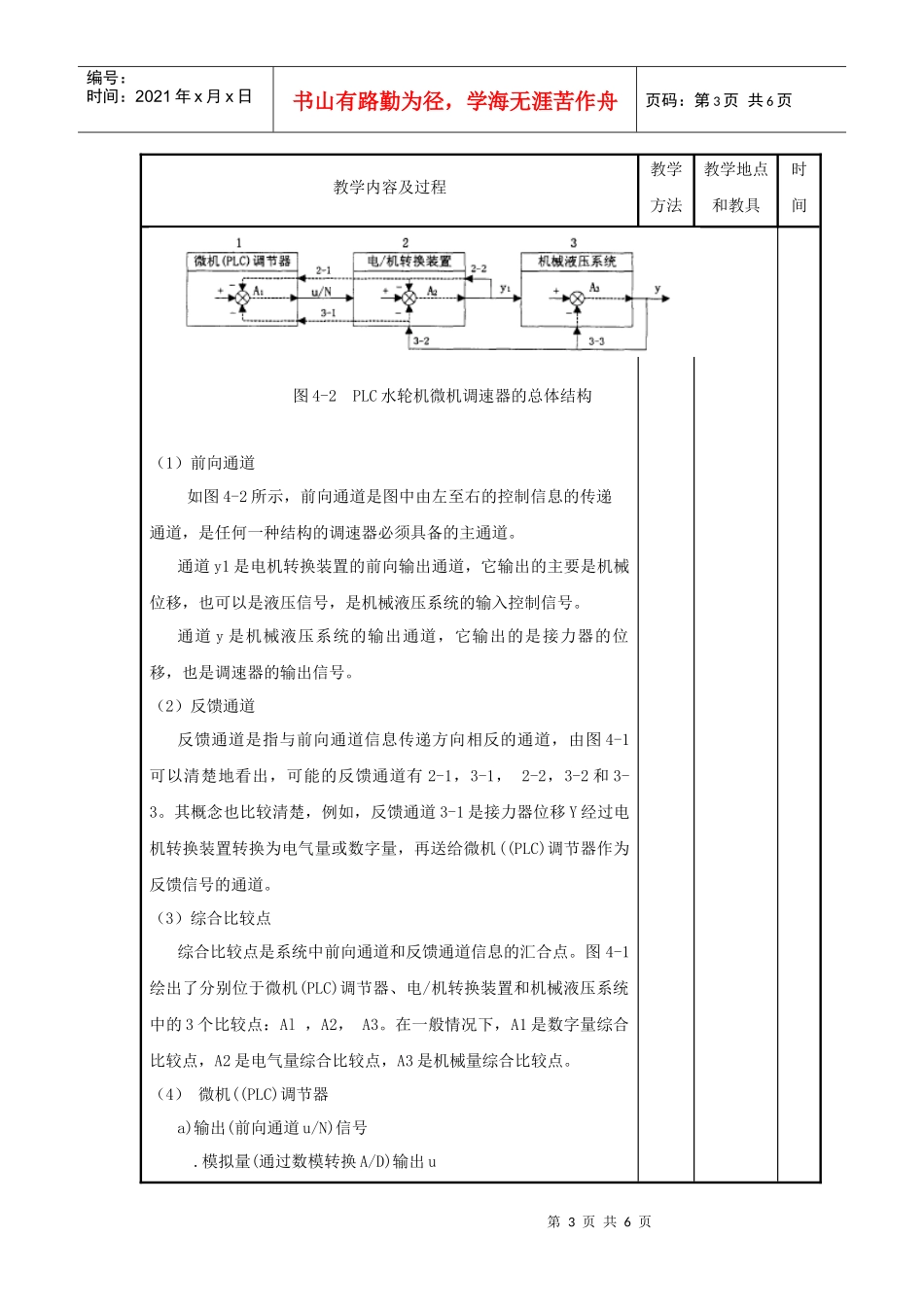

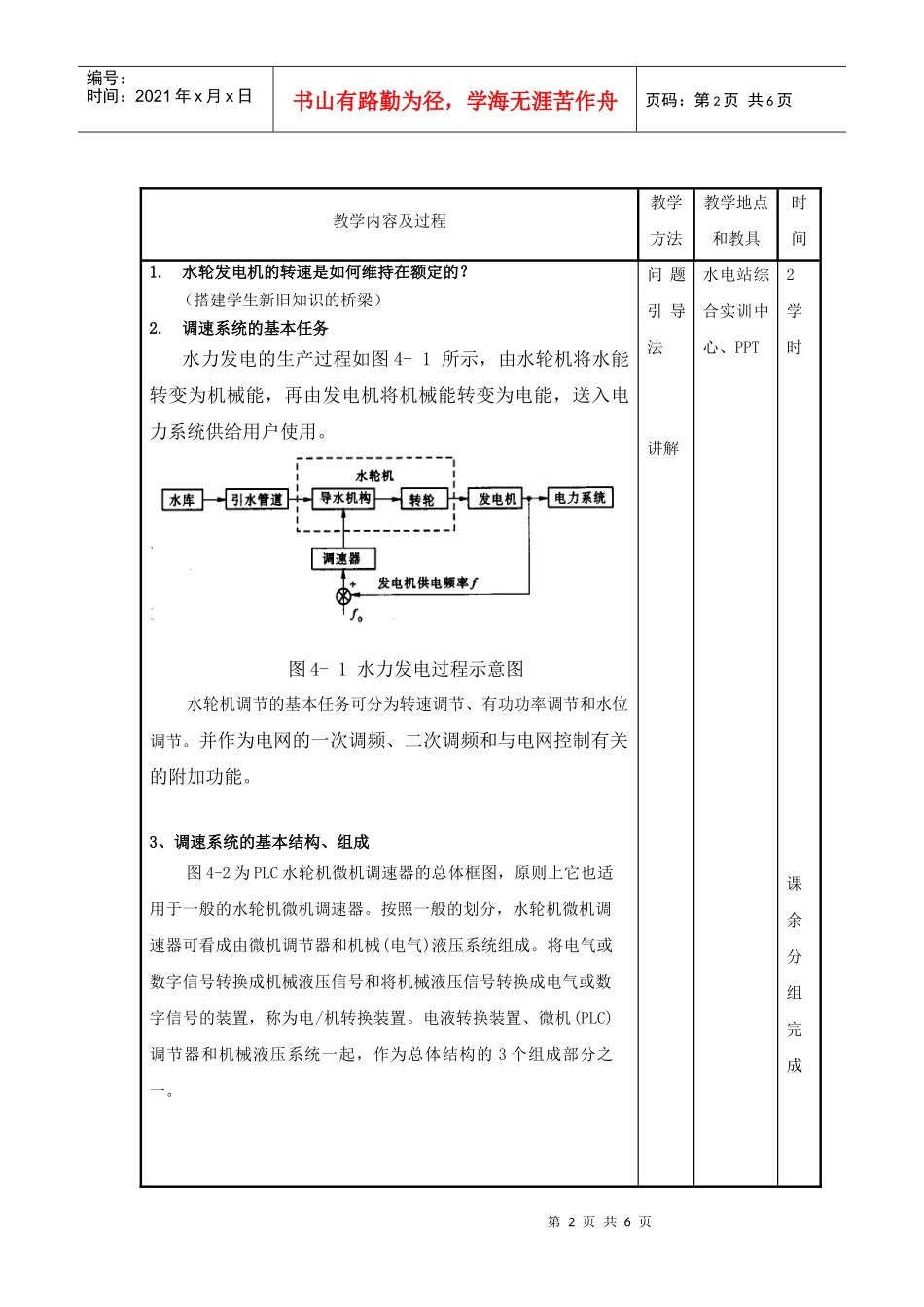

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页武汉电力职业技术学院教案授课时间：年月日星期授课序号：1课题认知水轮机调速系统教学方式引导文法，实物展示教具PPT、YWT数字阀式调速器教学目标（1）掌握水轮机调速系统的主要组成、结构，了解其发展；（2）理解水轮机调节系统的基本任务；（3）了解水轮机调节系统的基本原理。重点难点重点：水轮机调速系统的主要组成、结构难点：水轮机调节系统的基本任务作业查资料，用PPT描述你喜欢的某个水电站的调速系统。预习内容课后记载学生听教师讲授时的表现：学生交流活动中的表现：今后要注意事项：检查意见第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页教学内容及过程教学方法教学地点和教具时间1.水轮发电机的转速是如何维持在额定的？（搭建学生新旧知识的桥梁）2.调速系统的基本任务水力发电的生产过程如图4-1所示，由水轮机将水能转变为机械能，再由发电机将机械能转变为电能，送入电力系统供给用户使用。图4-1水力发电过程示意图水轮机调节的基本任务可分为转速调节、有功功率调节和水位调节。并作为电网的一次调频、二次调频和与电网控制有关的附加功能。3、调速系统的基本结构、组成图4-2为PLC水轮机微机调速器的总体框图，原则上它也适用于一般的水轮机微机调速器。按照一般的划分，水轮机微机调速器可看成由微机调节器和机械(电气)液压系统组成。将电气或数字信号转换成机械液压信号和将机械液压信号转换成电气或数字信号的装置，称为电/机转换装置。电液转换装置、微机(PLC)调节器和机械液压系统一起，作为总体结构的3个组成部分之一。问题引导法讲解水电站综合实训中心、PPT2学时课余分组完成第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页教学内容及过程教学方法教学地点和教具时间图4-2PLC水轮机微机调速器的总体结构（1）前向通道如图4-2所示，前向通道是图中由左至右的控制信息的传递通道，是任何一种结构的调速器必须具备的主通道。通道y1是电机转换装置的前向输出通道，它输出的主要是机械位移，也可以是液压信号，是机械液压系统的输入控制信号。通道y是机械液压系统的输出通道，它输出的是接力器的位移，也是调速器的输出信号。（2）反馈通道反馈通道是指与前向通道信息传递方向相反的通道，由图4-1可以清楚地看出，可能的反馈通道有2-1，3-1，2-2，3-2和3-3。其概念也比较清楚，例如，反馈通道3-1是接力器位移Y经过电机转换装置转换为电气量或数字量，再送给微机((PLC)调节器作为反馈信号的通道。（3）综合比较点综合比较点是系统中前向通道和反馈通道信息的汇合点。图4-1绘出了分别位于微机(PLC)调节器、电/机转换装置和机械液压系统中的3个比较点：Al，A2，A3。在一般情况下，A1是数字量综合比较点，A2是电气量综合比较点，A3是机械量综合比较点。（4）微机((PLC)调节器a)输出(前向通道u/N)信号.模拟量(通过数模转换A/D)输出u第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页教学内容及过程教学方法教学地点和教具时间0～+10V；4～20mA；-10V～+10V。数字量输出N双向脉宽调制(PWM)输出；(100～200)kHz定位脉冲。（5）电/液转换装置将电气或数字信号转换成机械液压信号的装置；将机械液压信号转换成电气或数字信号的装置(接力器位移转换装置)。6.机械液压系统随动型机械液压系统：执行机构型机械液压系统。4．调速系统的基本工作原理在图4-3中，水轮机和发电机连成一个整体，称为水轮发电机组。我们可以把机组转动部分看成一个绕定轴转动的刚体，根据理论力学可得：J×dw/dt=M式中J——机组转动部分的转动惯量；dw/dt——机组角加速度；M——作用于机组转动部分的合外力矩。图4-3水轮发电机组示意作用于机组转动部分的合外力矩包括两部分，一是水流推动水轮机的主动力矩，用Mt表示；二是发电机阻力矩，用Ms表示，故上式可用下式表示J×dw/dt=Mt-Ms发电机阻力矩随着用电负荷的变化而变化。当动力矩和阻力矩第5页共6页第4页共6...
