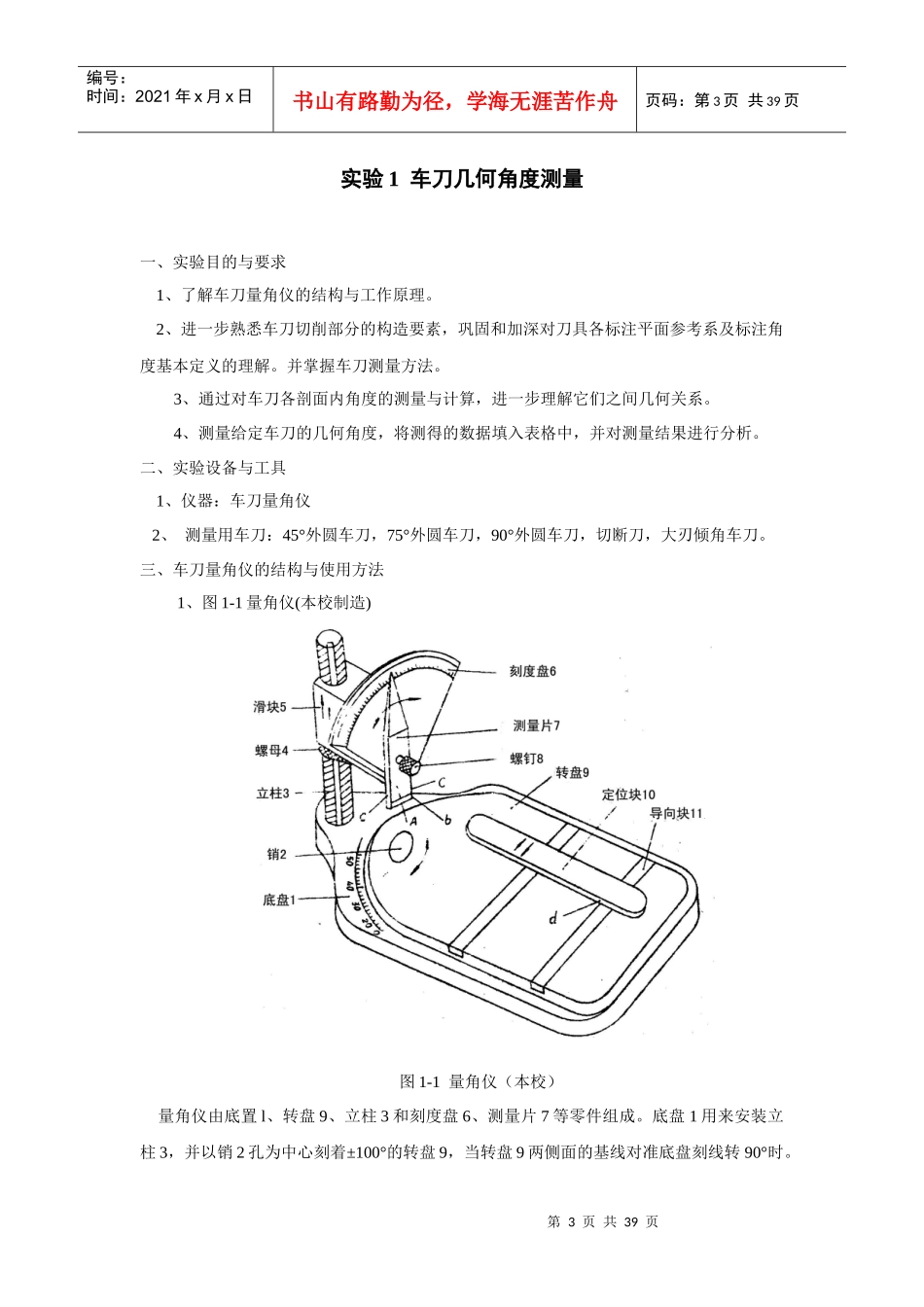

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页机械制造技术基础实验指导书编写：詹友基第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页福建工程学院机电及自动化工程系2006年2月目录一、车刀几何角度测量二、切削变形实验三、切削力实验四、车床三向静刚度测定实验五、加工精度的统计分析实验六、切削区平均温度的测量第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页实验1车刀几何角度测量一、实验目的与要求1、了解车刀量角仪的结构与工作原理。2、进一步熟悉车刀切削部分的构造要素，巩固和加深对刀具各标注平面参考系及标注角度基本定义的理解。并掌握车刀测量方法。3、通过对车刀各剖面内角度的测量与计算，进一步理解它们之间几何关系。4、测量给定车刀的几何角度，将测得的数据填入表格中，并对测量结果进行分析。二、实验设备与工具1、仪器：车刀量角仪2、测量用车刀：45°外圆车刀，75°外圆车刀，90°外圆车刀，切断刀，大刃倾角车刀。三、车刀量角仪的结构与使用方法1、图1-1量角仪(本校制造)图1-1量角仪（本校）量角仪由底置l、转盘9、立柱3和刻度盘6、测量片7等零件组成。底盘1用来安装立柱3，并以销2孔为中心刻着±100°的转盘9，当转盘9两侧面的基线对准底盘刻线转90°时。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页定位块10的d面是垂直的。当测量片7的指针对着刻度盘0°时，测量片7的b面与转盘9的平面是平行的，而且垂直于C面、A面。立柱3的上下移动靠螺母4来调整。2、图1-2量角仪（哈尔滨工业大学）图1-2量角仪（哈尔滨工业大学）量角仪由底座l、平台3、立柱7和大小扇形盘6、11、大小指针5、10等零件组成。底座l呈圆盘形，平台3可绕底座中心转动，底座外缘左、右各有刻度l00°，当基线板2对准圆盘刻线0°时，活动尺4侧边与指针5下端的测量板平面垂直。测量板5上有三个测量刃口A、B、C，其所在平面即为测量车刀角度时的测量平面。当小指针l0和大指针5均为0°时，刃口A与平台平面平行，B、C与平台平面垂直。四、实验步骤和方法(本校制造)要测量某一车刀角度时，首先应规定一个假定走刀方向，即要先辩明车刀的主、副切削刃及前、后刀面，以确定需要测量角度的位置。然后将车刀放在转动平台上，左或右侧面靠在活动尺的侧面上。测量角度的顺序通常先测偏角，再测刃倾角，继而测前角、后角。这样调整方便，也可提高工作效率。即测量顺序为：第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页主切削刃：kr——λs——γo——αo；副切削刃：kr'——λs'——γo'——αo'。（1）主偏角的测量首先把车刀放在转盘9上，使车刀的侧面与定位块l0的d面紧密接触，这时可以调整螺母4，使滑块5上下移动，然后转动转盘9，使车刀主刀刃贴合于测量片7的A面，这样转盘9刻线对着底盘l的数据给予处理，即是主偏角的角度。（2）刃倾角的测置测量刃倾角的方法基本上是同测量主偏角角度一样，所不同的是调整测量片7的b面与主刀刃贴合，这样可以在刻度盘6直接读出刃倾角的角度。（3）前角的测量测量前角的方法是车刀放转盘9上，使车刀的侧面与定位块l0的d面紧密接触，然后转动转盘9，(测量片7处于车刀主剖面位置)，此时调整测量片7的b面与车刀的前刀面贴合，这样可以在刻度盘6上直接读出前角角度。（4）后角的测量测量后角的方法基本与测量前角相同，所不同的是调整片7的C面与车刀的后刀面紧密接触，这样可以在刻度盘6直接读出后角角度。（5）副偏角的测量测量副偏角的方法基本上与测量主偏角相同，所不同的使测量片7的A面与车刀的副刀刃紧密接触，这样转盘9刻线对着底盘l的数据给予处理，即是副偏角的角度。（6）副后角的测量测量副后角的方法基本上与测量后角相同，所不同的是调整测量片7的C面与车刀的副后刀面相结合，这样在刻度盘6上可以直接读出副后角的角度。（7）γp的测量测量γp方法基本上是同测量前角相似，所不同的是转盘9应转到...
