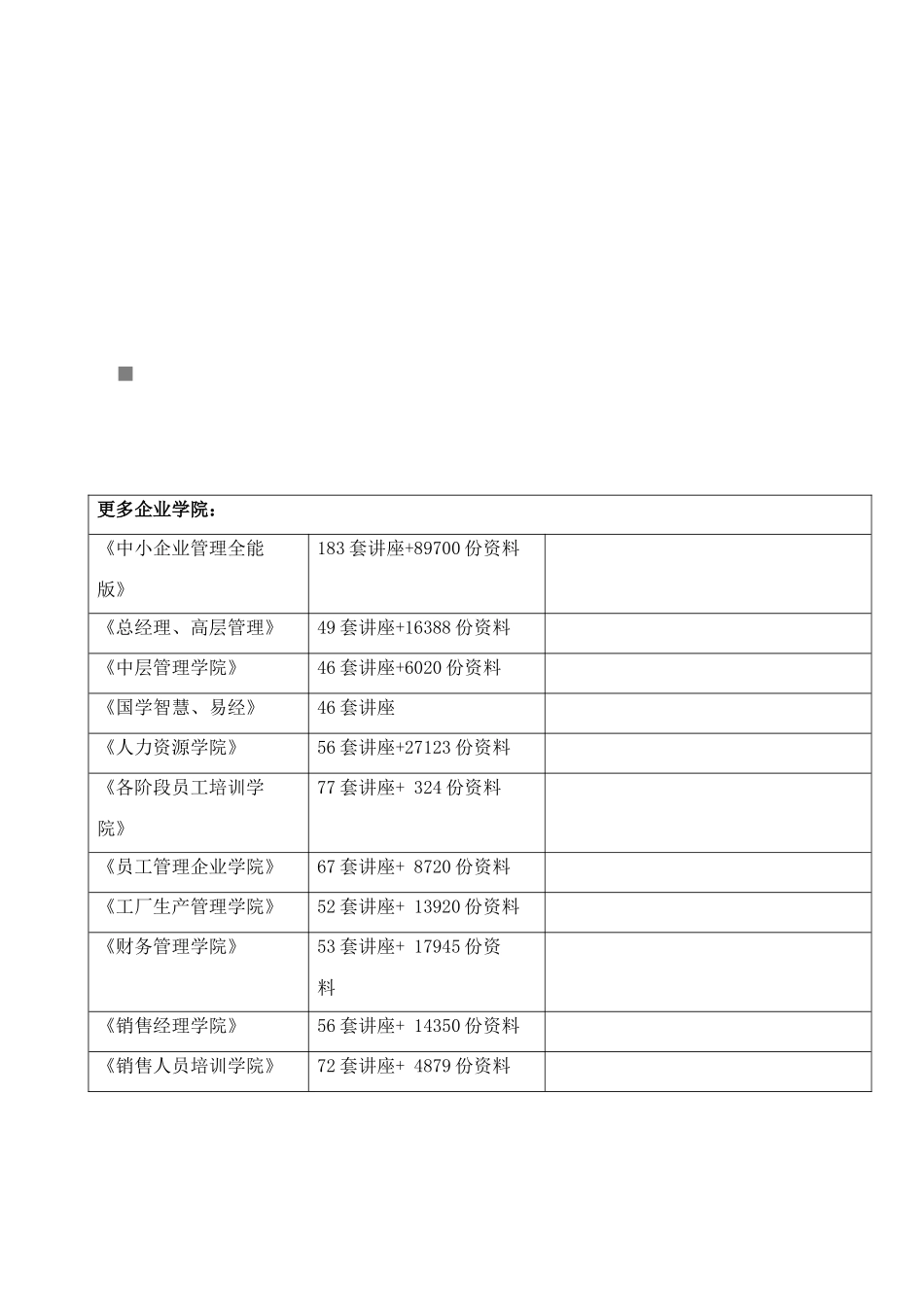

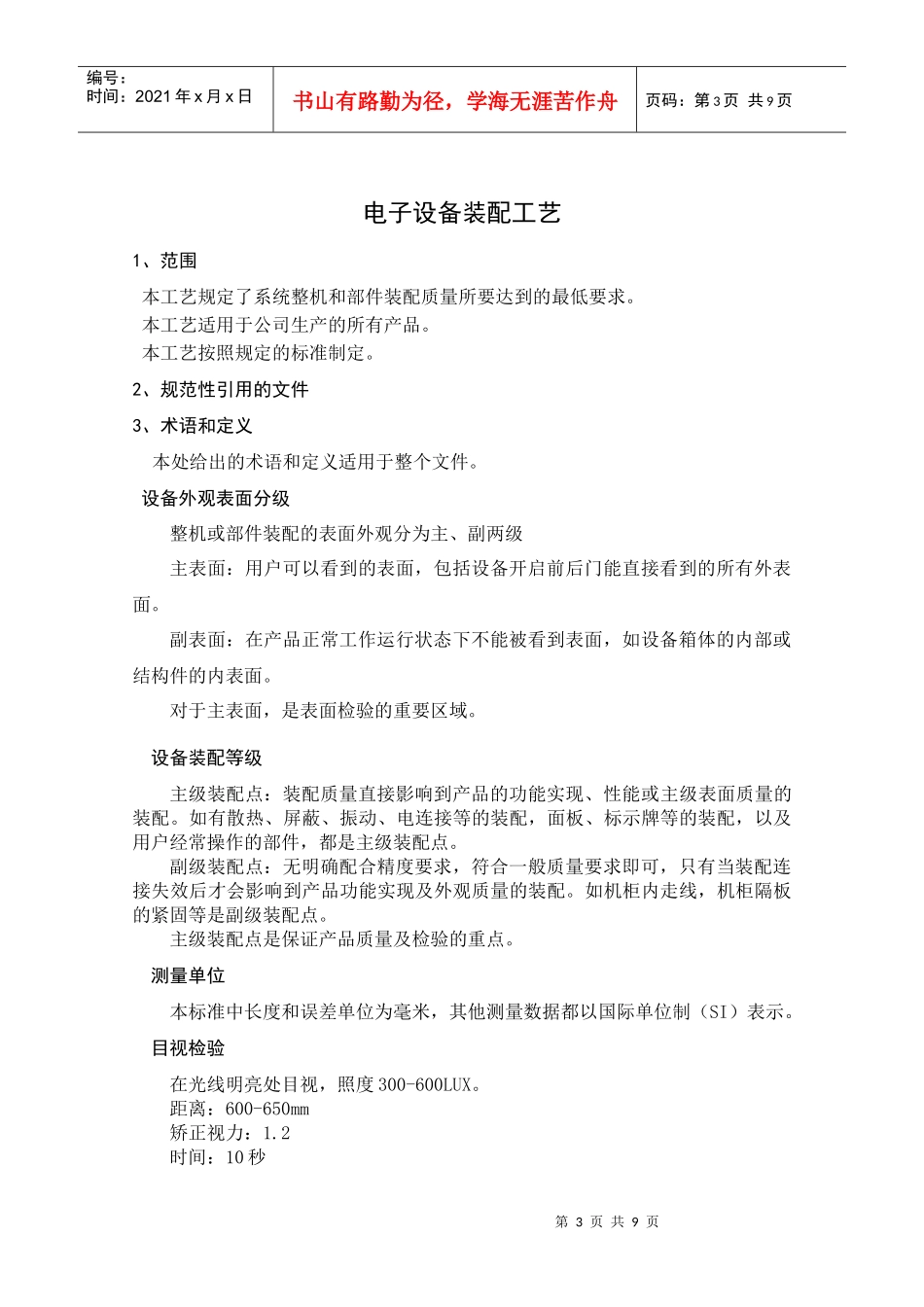

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料电子设备装配工艺2011年03月第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页电子设备装配工艺1、范围本工艺规定了系统整机和部件装配质量所要达到的最低要求。本工艺适用于公司生产的所有产品。本工艺按照规定的标准制定。2、规范性引用的文件3、术语和定义本处给出的术语和定义适用于整个文件。设备外观表面分级整机或部件装配的表面外观分为主、副两级主表面：用户可以看到的表面，包括设备开启前后门能直接看到的所有外表面。副表面：在产品正常工作运行状态下不能被看到表面，如设备箱体的内部或结构件的内表面。对于主表面，是表面检验的重要区域。设备装配等级主级装配点：装配质量直接影响到产品的功能实现、性能或主级表面质量的装配。如有散热、屏蔽、振动、电连接等的装配，面板、标示牌等的装配，以及用户经常操作的部件，都是主级装配点。副级装配点：无明确配合精度要求，符合一般质量要求即可，只有当装配连接失效后才会影响到产品功能实现及外观质量的装配。如机柜内走线，机柜隔板的紧固等是副级装配点。主级装配点是保证产品质量及检验的重点。测量单位本标准中长度和误差单位为毫米，其他测量数据都以国际单位制（SI）表示。目视检验在光线明亮处目视，照度300-600LUX。距离：600-650mm矫正视力：1.2时间：10秒第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页常见缺陷定义裂纹：只在物体表面形成开裂纹路，为透过物体，目视表现为开列两部分仍然是同一条开裂线。裂缝：开裂已经透出部分或全部物体，目视为开裂的两部分。其他术语定义完全互换性：性能参数相同、颜色相同或无明显差异、所有紧固件尺寸、表面处理相同。端接：电缆与设备进行连接。对接：电缆与电缆进行连接。4、整机装配质量通用要求一般要求任何装配件漏装、少装、装错型号、装错位置以及装入不合格物料都是不合格的。任何可见和可触到的毛刺和锐利边都是不合格的。任何可见的锈蚀都是不合格的。整机装配中的电子元件的装配要求在整机装配中的电阻、电容、IC的装配要求同《电气工艺规范》。装配中的修配在总装时不允许对金属件、电镀件、金属类线路板壳体进行调整性锉削、钻孔等操作，以免金属屑落入设备内。对于外购件必须有技术文件规定或工艺人员同意，才能允许修锉等加工。颜色要求装配件外观颜色必须符合图纸或相关技术文件的要求。表面不平可接受限度翘曲变形位置在副级表面或副级装配点，只要不影响设备的运行与性能认为是合格的。对于主级表面要求如下：第4页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页机械强度机柜整机和任何承重零部件，都必须符合强度、刚度的要求，不得有目视可见的变形、弯曲现象。如果有变形、弯曲的现象，判定要求见前述。板件强度背板或单板的支撑结构必须满足拔插接插件或接插单板时，不会引起背板变形，而使背板上的焊点承受应力受损。单板变形量大于板件对角长度的0.5%，背板变形量大于板件对角长度的1%为过量变型不合格。不允许重量较大的装配件采用悬臂的装配方式。不应采用高度过高的螺柱，螺柱高度/直径<15。安全、防护的要求绝缘与电气间隙安装，金属紧固件与导体的距离必须大于规定的最小电气间距，当对防鼠、防异物和通风散热有明确要求时，进出线口的装配缝隙要符合综合要求。零部件的防松脱一般的防松有：切口弹簧垫圈，螺帽上涂紧固胶。特殊防松有：螺纹部分涂紧固胶、使用放松垫圈。如果设备在运用过程中有松脱危险，则相关区域的防松必须使用特殊防松。对...
