桥梁工程课程式设计VIP免费

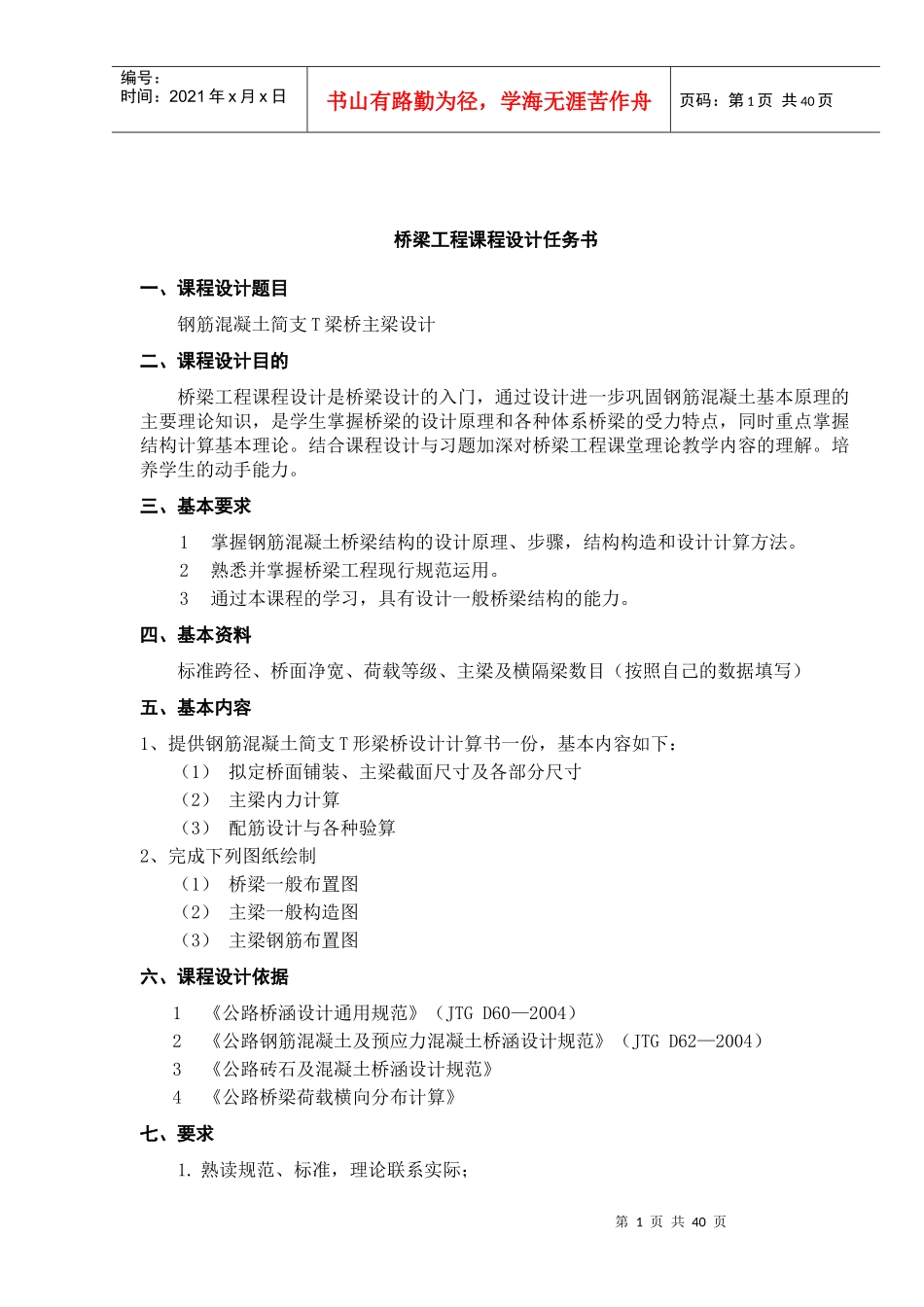

第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共40页目录桥梁工程课程式设计任务书………………………………………………………1第1章设计资料与结构布置……………………………………………………31.1设计资料…………………………………………………………………31.2结构布置…………………………………………………………………31.3设计概述…………………………………………………………………6第2章主梁内力计算……………………………………………………………72.1恒载内力计算……………………………………………………………72.2汽车、人群荷载产生内力计算…………………………………………92.3主梁内力组合……………………………………………………………9第3章主梁配筋设计……………………………………………………………213.1跨中正截面强度计算……………………………………………………213.2斜截面承载力剪力筋设计………………………………………………233.3全梁承载力校核…………………………………………………………263.4裂缝验算…………………………………………………………………293.5变形验算…………………………………………………………………29总结…………………………………………………………………………………32致谢…………………………………………………………………………………33参考文献……………………………………………………………………………34第1页共40页第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页桥梁工程课程设计任务书一、课程设计题目钢筋混凝土简支T梁桥主梁设计二、课程设计目的桥梁工程课程设计是桥梁设计的入门，通过设计进一步巩固钢筋混凝土基本原理的主要理论知识，是学生掌握桥梁的设计原理和各种体系桥梁的受力特点，同时重点掌握结构计算基本理论。结合课程设计与习题加深对桥梁工程课堂理论教学内容的理解。培养学生的动手能力。三、基本要求1掌握钢筋混凝土桥梁结构的设计原理、步骤，结构构造和设计计算方法。2熟悉并掌握桥梁工程现行规范运用。3通过本课程的学习，具有设计一般桥梁结构的能力。四、基本资料标准跨径、桥面净宽、荷载等级、主梁及横隔梁数目（按照自己的数据填写）五、基本内容1、提供钢筋混凝土简支T形梁桥设计计算书一份，基本内容如下：（1）拟定桥面铺装、主梁截面尺寸及各部分尺寸（2）主梁内力计算（3）配筋设计与各种验算2、完成下列图纸绘制（1）桥梁一般布置图（2）主梁一般构造图（3）主梁钢筋布置图六、课程设计依据1《公路桥涵设计通用规范》（JTGD60—2004）2《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62—2004）3《公路砖石及混凝土桥涵设计规范》4《公路桥梁荷载横向分布计算》七、要求1.熟读规范、标准，理论联系实际；第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页2.手工与计算机绘图相结合，至少一张手工图，均采用3号图纸；说明书用A4纸，打印。3.独立完成设计。桥梁工程课程设计文件撰写要求一、顺序要求（按照模板）封面目录任务书正文（包括设计总结、致谢、参考文献）二、字体及字号要求正文用小四号宋体；章节标题用小三号黑体；第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页第1章设计资料与结构布置1.1设计资料1.1.1跨数：三跨标准跨经：采用标准跨径13m的钢筋混凝土简支梁，只进行桥梁的上部结构的计算主梁全长：根据设计经验值，确定伸缩缝采用4cm，预制梁体长12.96m。计算跨径：相邻支座中心间距为12.60m。桥面宽度：净7m（行车道）＋2*0.75（人行道）。1.1.2设计荷载：由公路－Ⅱ级，人群荷载3.0kN/m,结构重要性系数为。1.1.3材料初步选定混凝土：主梁选用C30，铺装层采用C25。钢筋：直径时采用HRB335钢筋。直径时采用Q235钢筋。1.1.4设计规范①《公路桥涵设计通用规范》（JTGD60-2004）②《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）1.2结构布...
