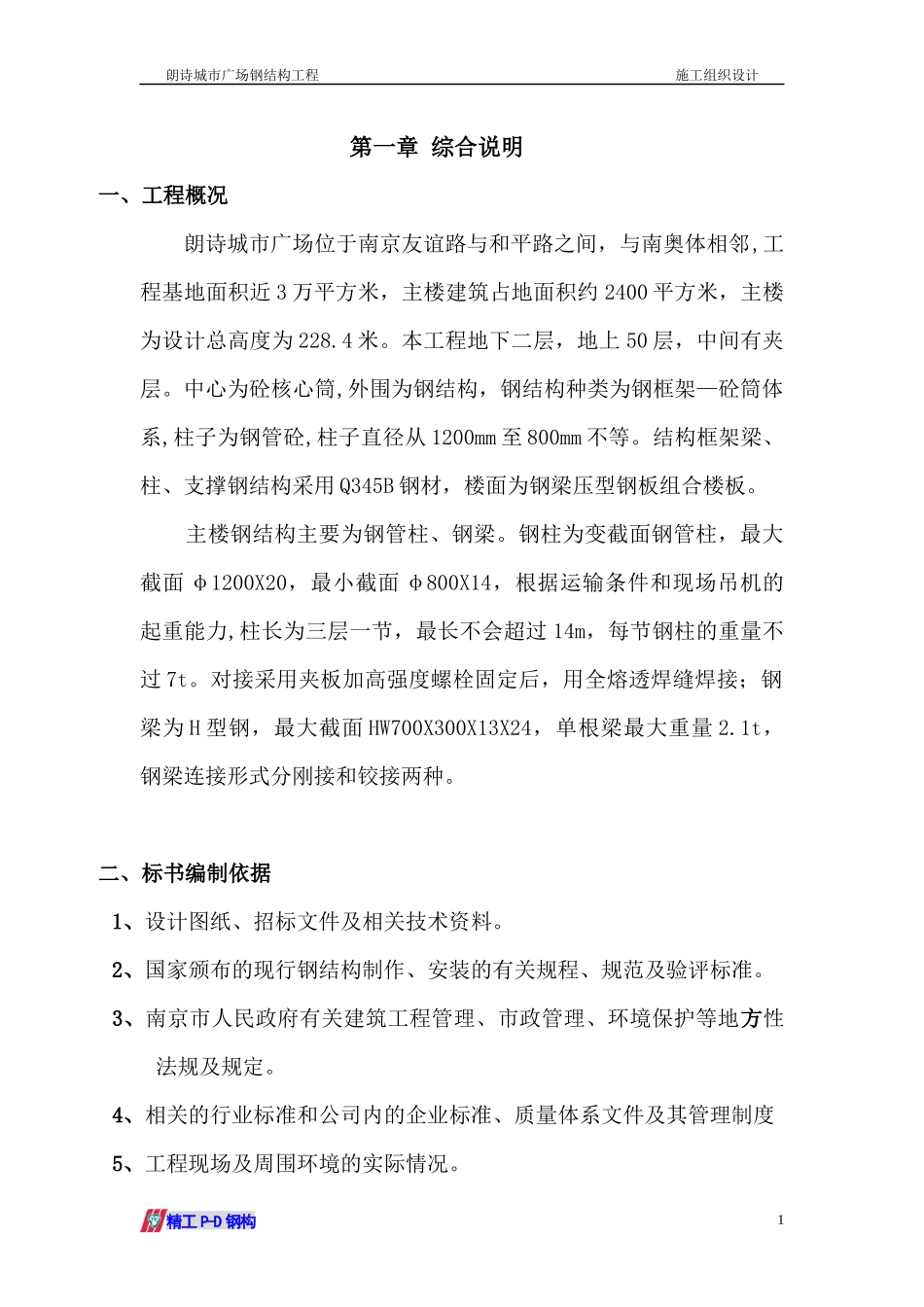

朗诗城市广场钢结构工程施工组织设计第一章综合说明一、工程概况朗诗城市广场位于南京友谊路与和平路之间，与南奥体相邻,工程基地面积近3万平方米，主楼建筑占地面积约2400平方米，主楼为设计总高度为228.4米。本工程地下二层，地上50层，中间有夹层。中心为砼核心筒,外围为钢结构，钢结构种类为钢框架—砼筒体系,柱子为钢管砼,柱子直径从1200mm至800mm不等。结构框架梁、柱、支撑钢结构采用Q345B钢材，楼面为钢梁压型钢板组合楼板。主楼钢结构主要为钢管柱、钢梁。钢柱为变截面钢管柱，最大截面φ1200X20，最小截面φ800X14，根据运输条件和现场吊机的起重能力,柱长为三层一节，最长不会超过14m，每节钢柱的重量不过7t。对接采用夹板加高强度螺栓固定后，用全熔透焊缝焊接；钢梁为H型钢，最大截面HW700X300X13X24，单根梁最大重量2.1t，钢梁连接形式分刚接和铰接两种。二、标书编制依据1、设计图纸、招标文件及相关技术资料。2、国家颁布的现行钢结构制作、安装的有关规程、规范及验评标准。3、南京市人民政府有关建筑工程管理、市政管理、环境保护等地方性法规及规定。4、相关的行业标准和公司内的企业标准、质量体系文件及其管理制度5、工程现场及周围环境的实际情况。精工P-D钢构1朗诗城市广场钢结构工程施工组织设计三、工程主要特点和难点1、本工程地处南奥体附近，要保证文明施工，不影响周围环境，给工程施工带来一定的难度。现场施工场地紧凑，没有大面积的钢构件堆场。如何将有限的场地利用好，合理组织构件进场，将成为本工程施工管理的一大难点。2、构件的型号较多，截面尺寸及长度各异，要求在加工图深化设计、制作、运输和安装过程中紧密协调配合，且保证自始至终保持编号一致，避免错用。3、钢梁、柱的现场螺栓连接数量大，对制孔精度要求高。4、焊接质量及工艺要求高，对接焊缝要求为全熔透焊接，焊缝质量为一级。同时，本工程钢结构构件间连接基本采用焊接和高强螺栓连接，应选择合理的施工工艺及顺序并采取有效措施，控制焊接变形及焊接应力，确保焊接强度及变形控制满足设计要求和规范要求。5、安装难度高，建筑物主楼的钢结构安装是施工重点，因为主楼高、单根构件重量重，不但需要合理的施工方案而且需要起重能力较大的起重机械。6、本工程分项工程多，需合理安排分项工程的施工进度、交叉作业，主动协调与总包的其他施工方的关系，满足总包、业主的进度要求。四、我公司对本工程的态度及目标1、朗诗城市广场建造在著名的南奥体旁。经设计巧妙的构思，建成后在南奥体地区将是一颗璀璨的明珠、一道亮丽的风景线。精工P-D钢构2朗诗城市广场钢结构工程施工组织设计针对如此重要发展项目，我公司集“设计、加工、安装”一体化力量和优势，充分发挥科技领先、以人为本强势，以先进设备作保证，可靠的质量管理体系为依托。如果有幸中标承办该工程的钢结构项目，我公司承诺：组织优秀的项目管理班子，全面、认真、管理施工该项目。配合设计、监理、总包完善施工方案，使其具备可操作性、科学性、合理性。服从业主指挥，服从总承包安排，服务好本项目。2、工程施工目标（1）进度目标：以总承包的总体计划为目标，把钢结构施工进度计划纳入总承包计划内，满足业主和总承包方的工期要求。工期只能提前，不能拖后。（2）质量目标：达到国家及江苏省颁发的验收标准，钢结构项目质量配合总承包争创鲁班奖。（3）安全目标：建立健全的安全保证管理体系和岗位责任制，重大伤亡事故为零。轻伤率≤3‰。（4）文明施工目标：严格执行南京市颁发的文明施工管理的有关规定，达到文明工地的要求。精工P-D钢构3朗诗城市广场钢结构工程施工组织设计（5）善后服务目标：坚持信守合同，质量第一，竭诚服务，保证工程质量和进度。做好后续施工单位的交接工作，严格执行用户回访保修制度，提供优质服务，使业主满意。精工P-D钢构4计算室公司总经理工程监理项目设计负责人现场项目经理绘图室审核人员工艺科长制作车间项目总工项目副经理施工员加工制作负责人公司总工程师项目总指挥朗诗城市广场钢结构工程施工组织设计第二章钢结构工程总体布置一、钢结构工程总体管理机构我公司将组织高效...
