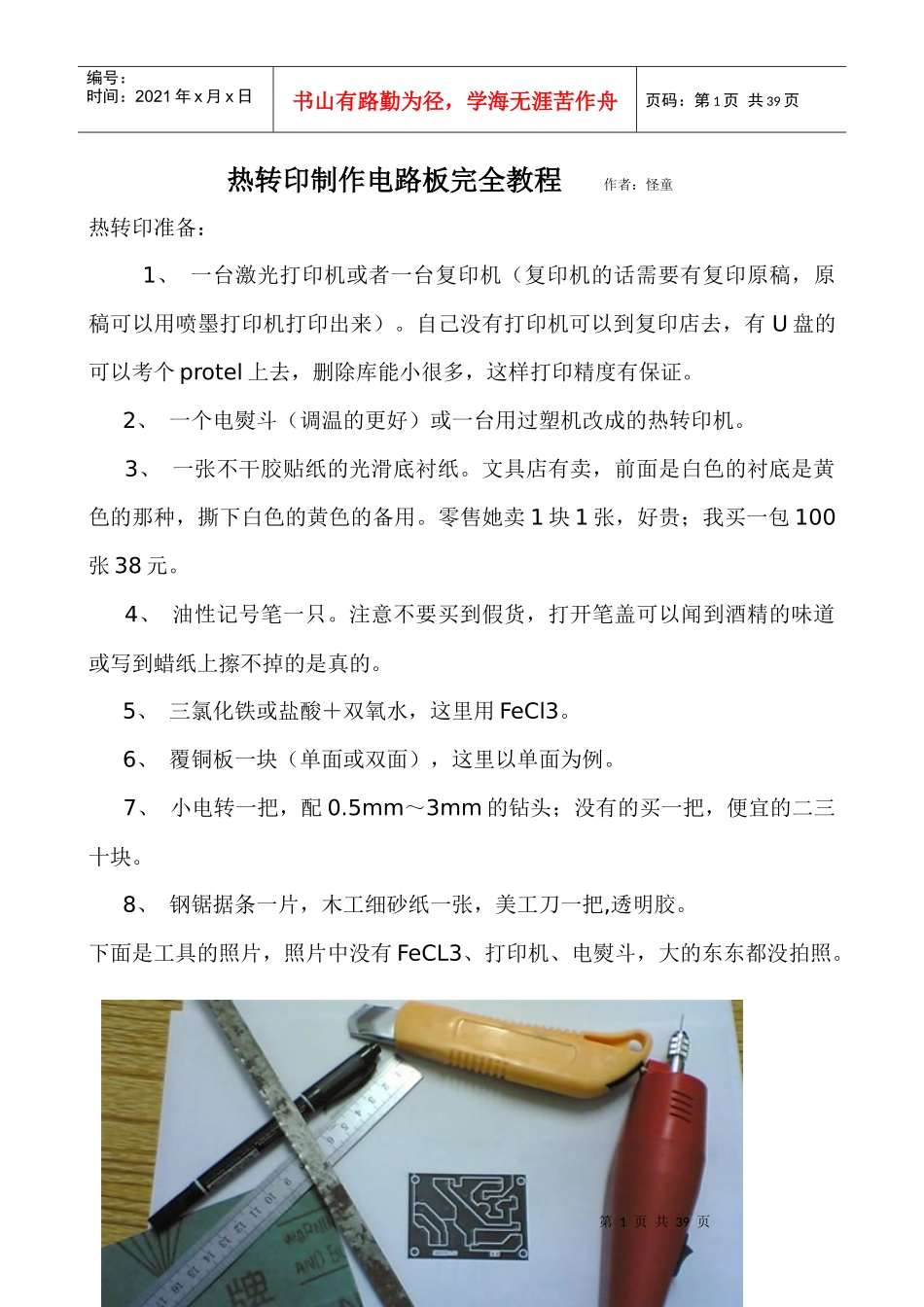

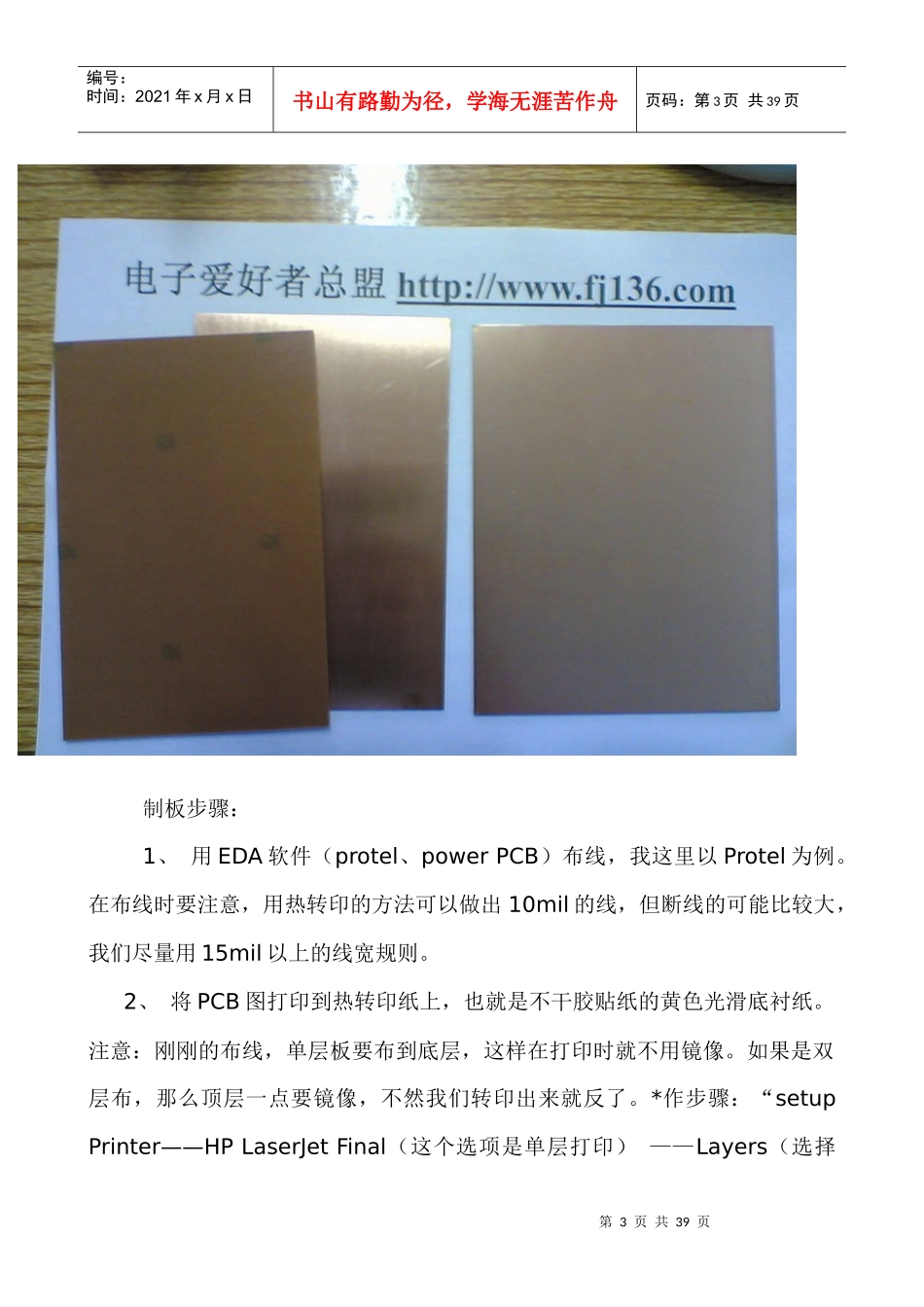

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页热转印制作电路板完全教程作者：怪童热转印准备：1、一台激光打印机或者一台复印机（复印机的话需要有复印原稿，原稿可以用喷墨打印机打印出来）。自己没有打印机可以到复印店去，有U盘的可以考个protel上去，删除库能小很多，这样打印精度有保证。2、一个电熨斗（调温的更好）或一台用过塑机改成的热转印机。3、一张不干胶贴纸的光滑底衬纸。文具店有卖，前面是白色的衬底是黄色的那种，撕下白色的黄色的备用。零售她卖1块1张，好贵；我买一包100张38元。4、油性记号笔一只。注意不要买到假货，打开笔盖可以闻到酒精的味道或写到蜡纸上擦不掉的是真的。5、三氯化铁或盐酸＋双氧水，这里用FeCl3。6、覆铜板一块（单面或双面），这里以单面为例。7、小电转一把，配0.5mm～3mm的钻头；没有的买一把，便宜的二三十块。8、钢锯据条一片，木工细砂纸一张，美工刀一把,透明胶。下面是工具的照片，照片中没有FeCL3、打印机、电熨斗，大的东东都没拍照。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页很多人都说不知道热转印纸长什么样，下面出照片，我们要用的是黄色的衬底光滑面，白色的撕开另做他用，打印些贴纸来装点下墙也不错，我用他打印了几张禁烟标志，呵呵。下面是覆铜板，左边的单面，右边的双面第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页制板步骤：1、用EDA软件（protel、powerPCB）布线，我这里以Protel为例。在布线时要注意，用热转印的方法可以做出10mil的线，但断线的可能比较大，我们尽量用15mil以上的线宽规则。2、将PCB图打印到热转印纸上，也就是不干胶贴纸的黄色光滑底衬纸。注意：刚刚的布线，单层板要布到底层，这样在打印时就不用镜像。如果是双层布，那么顶层一点要镜像，不然我们转印出来就反了。*作步骤：“setupPrinter——HPLaserJetFinal（这个选项是单层打印）——Layers（选择第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页要打印的层）——BottomLayer（这里只要底层，我们选择它），如果是双层，我们在打印TopLayer时点Mirroring在SignalLayers栏选中TopLayers表示镜像顶层。选好后OK确定。在刚刚那个菜单，点击Options在Showhol前面打勾，这个是显示钻孔的。这个打开在我们钻孔时将方便很多。点OK；点Print打印出图。设置打印机：选择打印设备第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页设置打印层设置镜像打印第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页显示钻孔下面接一个打印裁减好的照片步骤三第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页3用钢锯据条裁减覆铜板到合适大小，注意在裁减时留点余量，不要小了，毕竟据条也是有厚度的用木工砂纸打磨使边界光滑平整。裁减好的图：步骤四4、把打印好的转印纸有字的一面平铺到覆铜板有铜的一面。用透明胶固定一个边。要是双面板就比较麻烦了，我们要在四个固定孔上用0.5mm的钻头大孔进行定位，用元件剪下来的元件脚固定四个脚，再用透明胶固定。下面是固定的照片：第8页共39页第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页5、这一步是我们教程的关键部分，用电熨斗加温（140度～170度左右，要是用温度计更好）将转印纸上塑料粉压在铜上形成高精度的抗腐层。先加热电熨斗，温度合适时用力压到电路板有纸的一面，不要移动，等有点温度时再移动，移动时电熨斗要顺着固定的那一面滑下去，用点力。熨时速度不要太快，让覆铜板均匀升温，当然也不能太慢，如果太慢铜皮可以和环氧树脂分离，覆铜板报废。电熨斗来回熨上几次。在室温下等电路板冷了再撕纸，注意：慢慢的撕。先撕开一点看看，如果不行我们可以再熨一次。重复上面的动作，直至完成。撕下后看...
