某工程有限公司制梁场材料检验制度汇编VIP免费

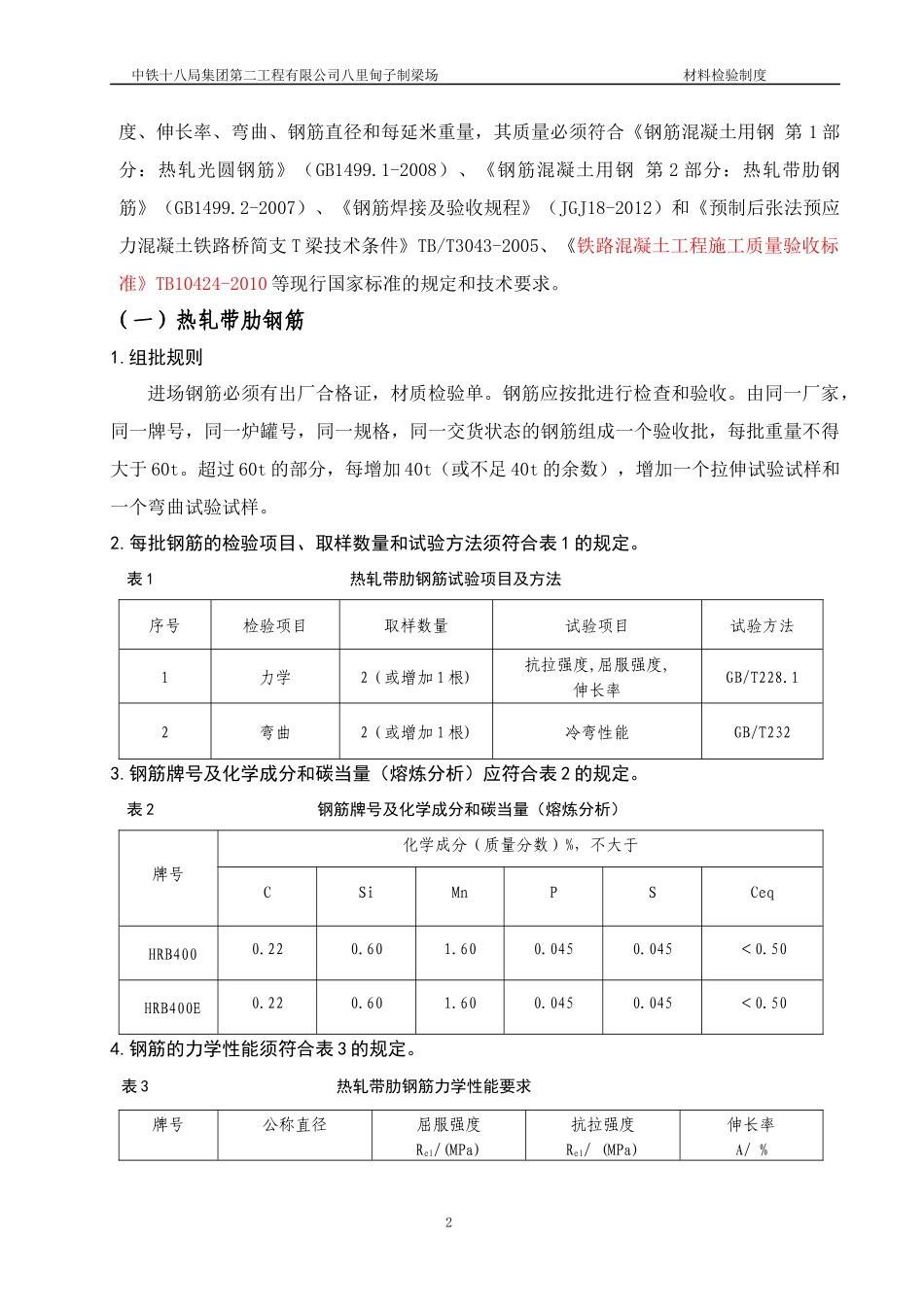

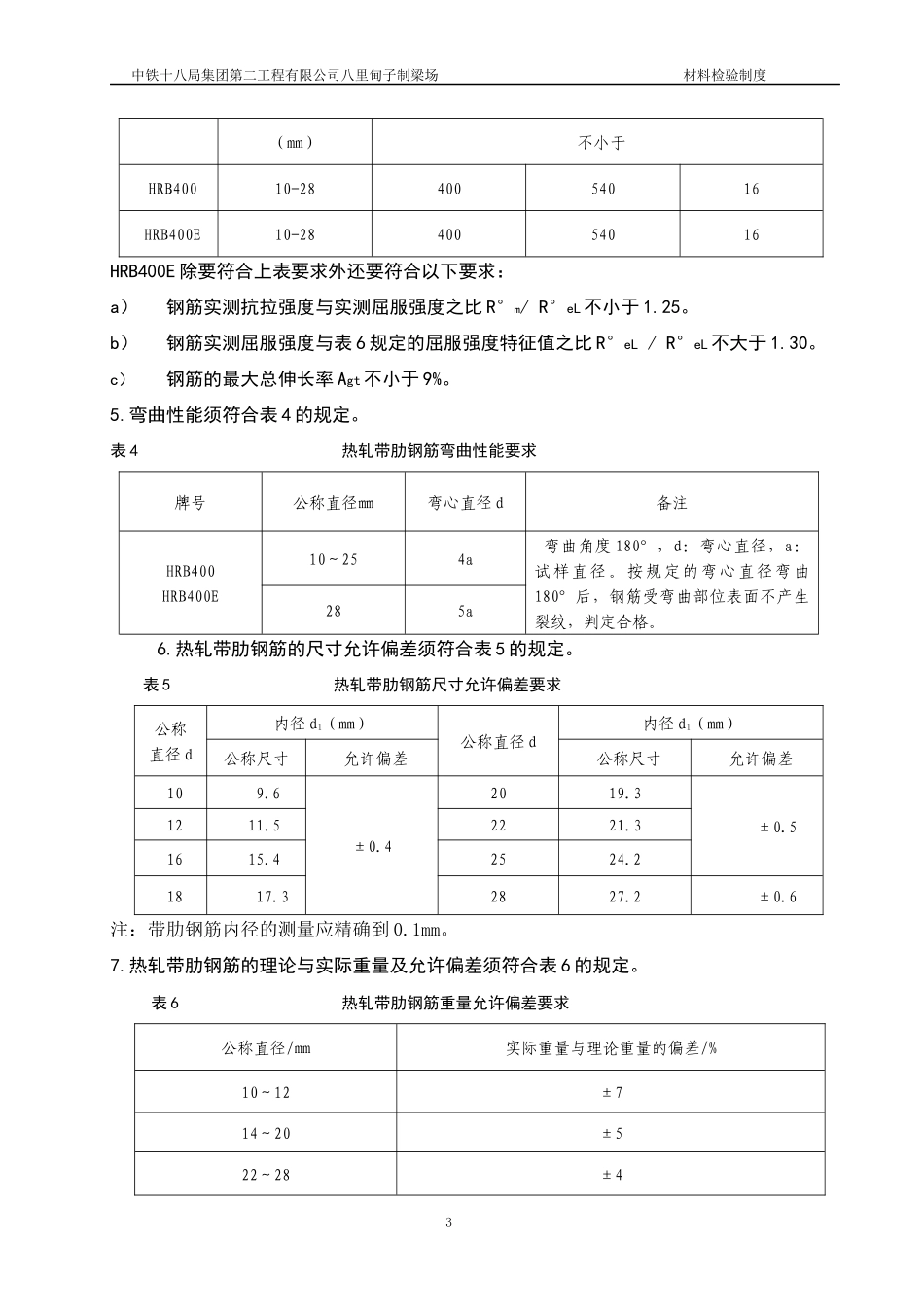

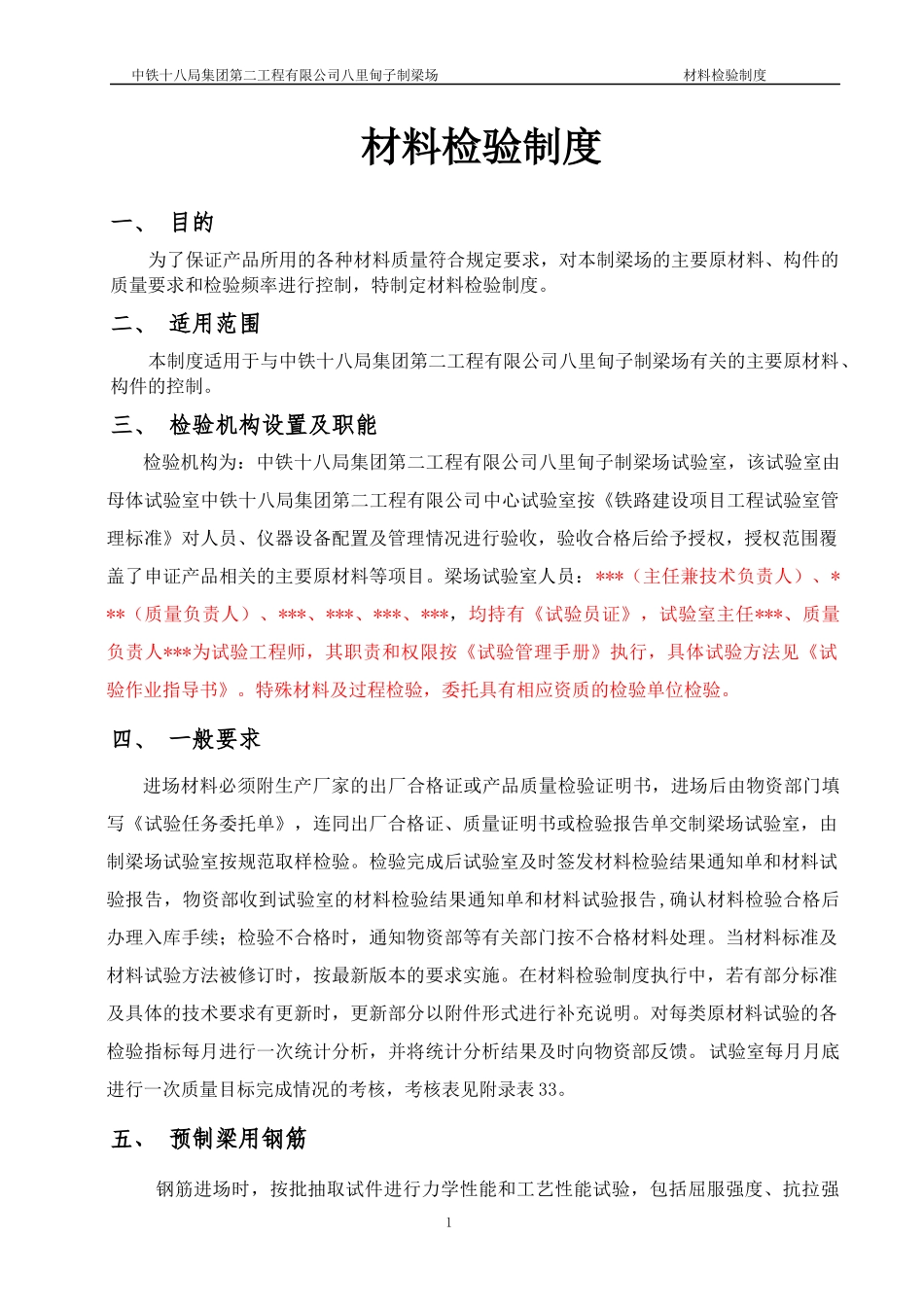

中铁十八局集团第二工程有限公司八里甸子制梁场材料检验制度材料检验制度一、目的为了保证产品所用的各种材料质量符合规定要求，对本制梁场的主要原材料、构件的质量要求和检验频率进行控制，特制定材料检验制度。二、适用范围本制度适用于与中铁十八局集团第二工程有限公司八里甸子制梁场有关的主要原材料、构件的控制。三、检验机构设置及职能检验机构为：中铁十八局集团第二工程有限公司八里甸子制梁场试验室，该试验室由母体试验室中铁十八局集团第二工程有限公司中心试验室按《铁路建设项目工程试验室管理标准》对人员、仪器设备配置及管理情况进行验收，验收合格后给予授权，授权范围覆盖了申证产品相关的主要原材料等项目。梁场试验室人员：***（主任兼技术负责人）、***（质量负责人）、***、***、***、***，均持有《试验员证》，试验室主任***、质量负责人***为试验工程师，其职责和权限按《试验管理手册》执行，具体试验方法见《试验作业指导书》。特殊材料及过程检验，委托具有相应资质的检验单位检验。四、一般要求进场材料必须附生产厂家的出厂合格证或产品质量检验证明书，进场后由物资部门填写《试验任务委托单》，连同出厂合格证、质量证明书或检验报告单交制梁场试验室，由制梁场试验室按规范取样检验。检验完成后试验室及时签发材料检验结果通知单和材料试验报告，物资部收到试验室的材料检验结果通知单和材料试验报告,确认材料检验合格后办理入库手续；检验不合格时，通知物资部等有关部门按不合格材料处理。当材料标准及材料试验方法被修订时，按最新版本的要求实施。在材料检验制度执行中，若有部分标准及具体的技术要求有更新时，更新部分以附件形式进行补充说明。对每类原材料试验的各检验指标每月进行一次统计分析，并将统计分析结果及时向物资部反馈。试验室每月月底进行一次质量目标完成情况的考核，考核表见附录表33。五、预制梁用钢筋钢筋进场时，按批抽取试件进行力学性能和工艺性能试验，包括屈服强度、抗拉强1中铁十八局集团第二工程有限公司八里甸子制梁场材料检验制度度、伸长率、弯曲、钢筋直径和每延米重量，其质量必须符合《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB1499.1-2008）、《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB1499.2-2007）、《钢筋焊接及验收规程》（JGJ18-2012）和《预制后张法预应力混凝土铁路桥简支T梁技术条件》TB/T3043-2005、《铁路混凝土工程施工质量验收标准》TB10424-2010等现行国家标准的规定和技术要求。（一）热轧带肋钢筋1.组批规则进场钢筋必须有出厂合格证，材质检验单。钢筋应按批进行检查和验收。由同一厂家，同一牌号，同一炉罐号，同一规格，同一交货状态的钢筋组成一个验收批，每批重量不得大于60t。超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和一个弯曲试验试样。2.每批钢筋的检验项目、取样数量和试验方法须符合表1的规定。表1热轧带肋钢筋试验项目及方法序号检验项目取样数量试验项目试验方法1力学2（或增加1根)抗拉强度,屈服强度,伸长率GB/T228.12弯曲2（或增加1根)冷弯性能GB/T2323.钢筋牌号及化学成分和碳当量（熔炼分析）应符合表2的规定。表2钢筋牌号及化学成分和碳当量（熔炼分析）牌号化学成分（质量分数）%，不大于CSiMnPSCeqHRB4000.220.601.600.0450.045＜0.50HRB400E0.220.601.600.0450.045＜0.504.钢筋的力学性能须符合表3的规定。表3热轧带肋钢筋力学性能要求牌号公称直径屈服强度Rel/(MPa)抗拉强度Rel/(MPa)伸长率A/%2中铁十八局集团第二工程有限公司八里甸子制梁场材料检验制度（mm）不小于HRB40010-2840054016HRB400E10-2840054016HRB400E除要符合上表要求外还要符合以下要求：a）钢筋实测抗拉强度与实测屈服强度之比R°m/R°eL不小于1.25。b）钢筋实测屈服强度与表6规定的屈服强度特征值之比R°eL/R°eL不大于1.30。c）钢筋的最大总伸长率Agt不小于9%。5.弯曲性能须符合表4的规定。表4热轧带肋钢筋弯曲性能要求牌号公称直径㎜弯心直径d备注HRB400HRB400E10～254a弯曲角度180°，d：弯心直径，a：试样直径。按规定的弯心直径弯曲180°后，钢筋受弯曲部...
