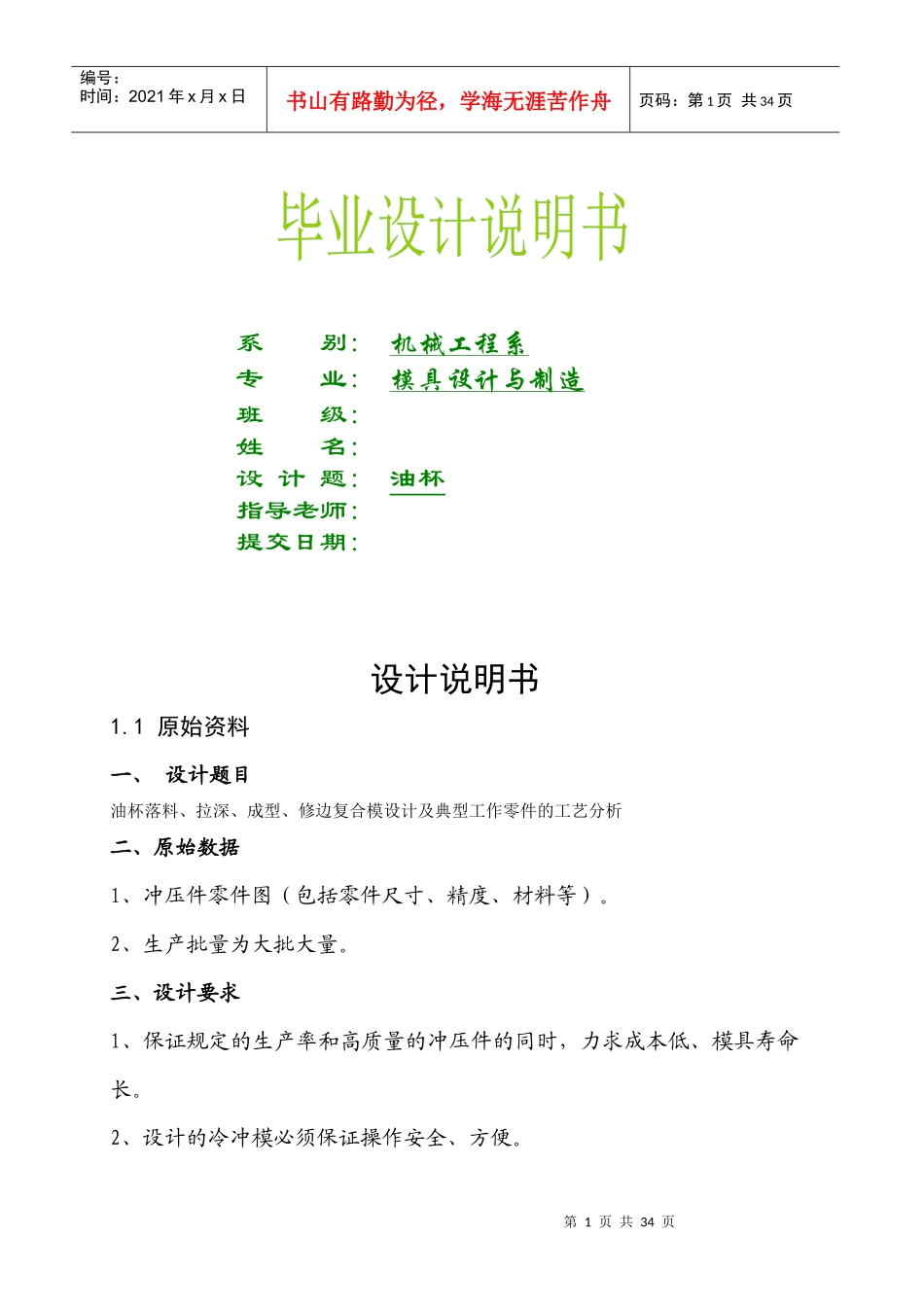

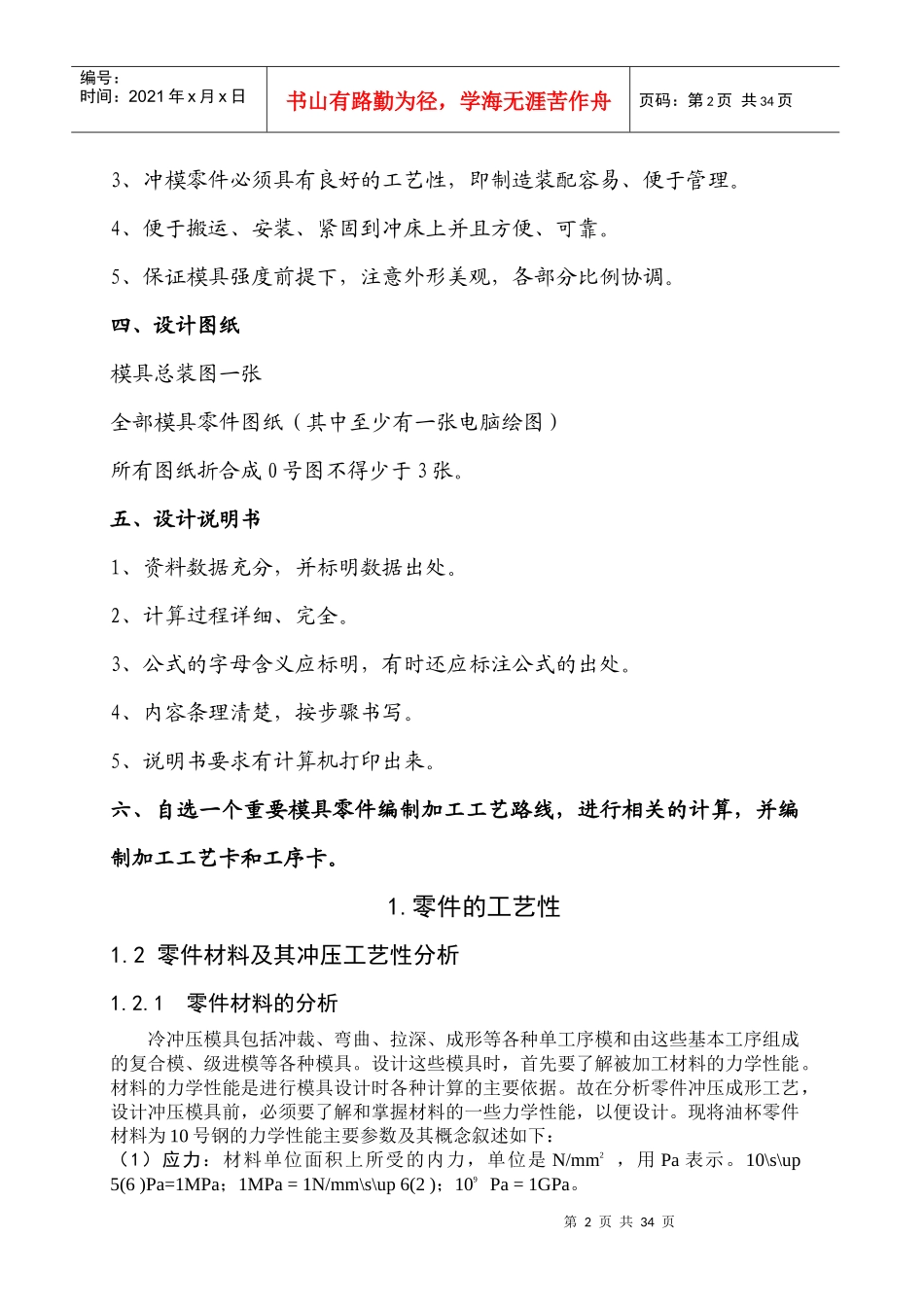

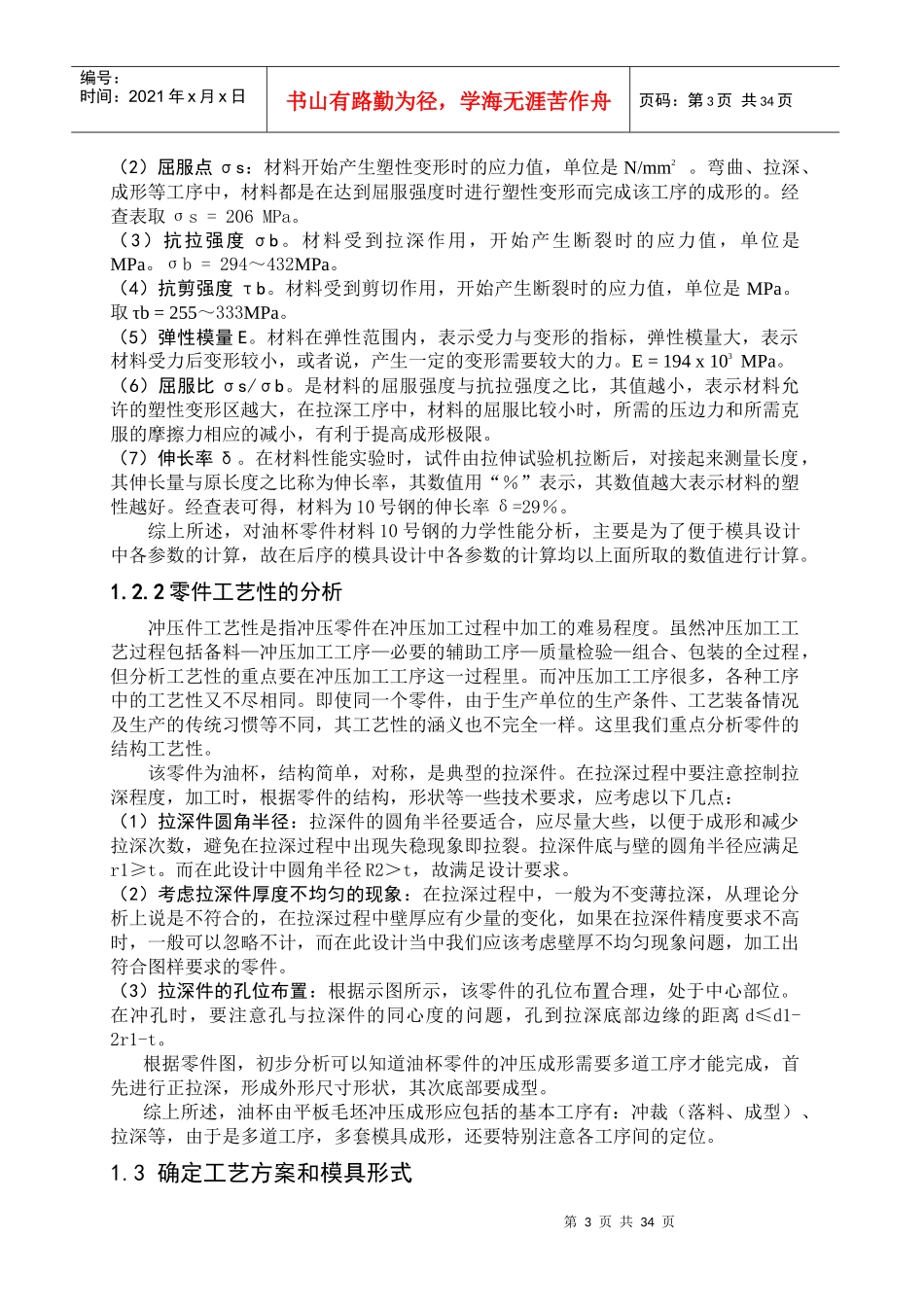

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页系别:机械工程系专业:模具设计与制造班级:姓名:设计题:油杯指导老师:提交日期:设计说明书1.1原始资料一、设计题目油杯落料、拉深、成型、修边复合模设计及典型工作零件的工艺分析二、原始数据1、冲压件零件图（包括零件尺寸、精度、材料等）。2、生产批量为大批大量。三、设计要求1、保证规定的生产率和高质量的冲压件的同时，力求成本低、模具寿命长。2、设计的冷冲模必须保证操作安全、方便。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页3、冲模零件必须具有良好的工艺性，即制造装配容易、便于管理。4、便于搬运、安装、紧固到冲床上并且方便、可靠。5、保证模具强度前提下，注意外形美观，各部分比例协调。四、设计图纸模具总装图一张全部模具零件图纸（其中至少有一张电脑绘图）所有图纸折合成0号图不得少于3张。五、设计说明书1、资料数据充分，并标明数据出处。2、计算过程详细、完全。3、公式的字母含义应标明，有时还应标注公式的出处。4、内容条理清楚，按步骤书写。5、说明书要求有计算机打印出来。六、自选一个重要模具零件编制加工工艺路线，进行相关的计算，并编制加工工艺卡和工序卡。1.零件的工艺性1.2零件材料及其冲压工艺性分析1.2.1零件材料的分析冷冲压模具包括冲裁、弯曲、拉深、成形等各种单工序模和由这些基本工序组成的复合模、级进模等各种模具。设计这些模具时，首先要了解被加工材料的力学性能。材料的力学性能是进行模具设计时各种计算的主要依据。故在分析零件冲压成形工艺，设计冲压模具前，必须要了解和掌握材料的一些力学性能，以便设计。现将油杯零件材料为10号钢的力学性能主要参数及其概念叙述如下：（1）应力：材料单位面积上所受的内力，单位是N/mm2，用Pa表示。10\s\up5(6)Pa=1MPa；1MPa=1N/mm\s\up6(2)；109Pa=1GPa。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页（2）屈服点σs：材料开始产生塑性变形时的应力值，单位是N/mm2。弯曲、拉深、成形等工序中，材料都是在达到屈服强度时进行塑性变形而完成该工序的成形的。经查表取σs=206MPa。（3）抗拉强度σb。材料受到拉深作用，开始产生断裂时的应力值，单位是MPa。σb=294～432MPa。（4）抗剪强度τb。材料受到剪切作用，开始产生断裂时的应力值，单位是MPa。取τb=255～333MPa。（5）弹性模量E。材料在弹性范围内，表示受力与变形的指标，弹性模量大，表示材料受力后变形较小，或者说，产生一定的变形需要较大的力。E=194x103MPa。（6）屈服比σs/σb。是材料的屈服强度与抗拉强度之比，其值越小，表示材料允许的塑性变形区越大，在拉深工序中，材料的屈服比较小时，所需的压边力和所需克服的摩擦力相应的减小，有利于提高成形极限。（7）伸长率δ。在材料性能实验时，试件由拉伸试验机拉断后，对接起来测量长度，其伸长量与原长度之比称为伸长率，其数值用“％”表示，其数值越大表示材料的塑性越好。经查表可得，材料为10号钢的伸长率δ=29％。综上所述，对油杯零件材料10号钢的力学性能分析，主要是为了便于模具设计中各参数的计算，故在后序的模具设计中各参数的计算均以上面所取的数值进行计算。1.2.2零件工艺性的分析冲压件工艺性是指冲压零件在冲压加工过程中加工的难易程度。虽然冲压加工工艺过程包括备料—冲压加工工序—必要的辅助工序—质量检验—组合、包装的全过程，但分析工艺性的重点要在冲压加工工序这一过程里。而冲压加工工序很多，各种工序中的工艺性又不尽相同。即使同一个零件，由于生产单位的生产条件、工艺装备情况及生产的传统习惯等不同，其工艺性的涵义也不完全一样。这里我们重点分析零件的结构工艺性。该零件为油杯，结构简单，对称，是典型的拉深件。在拉深过程中要注意控制拉深程度，加工时，根据零件的结构，形状等一些技术要求，应考虑以下几点：（1）拉深件圆角半径：拉深件的圆角半径要适合，应尽量大些，以便于成形和减少拉深次数，避免在拉深过程中出...
