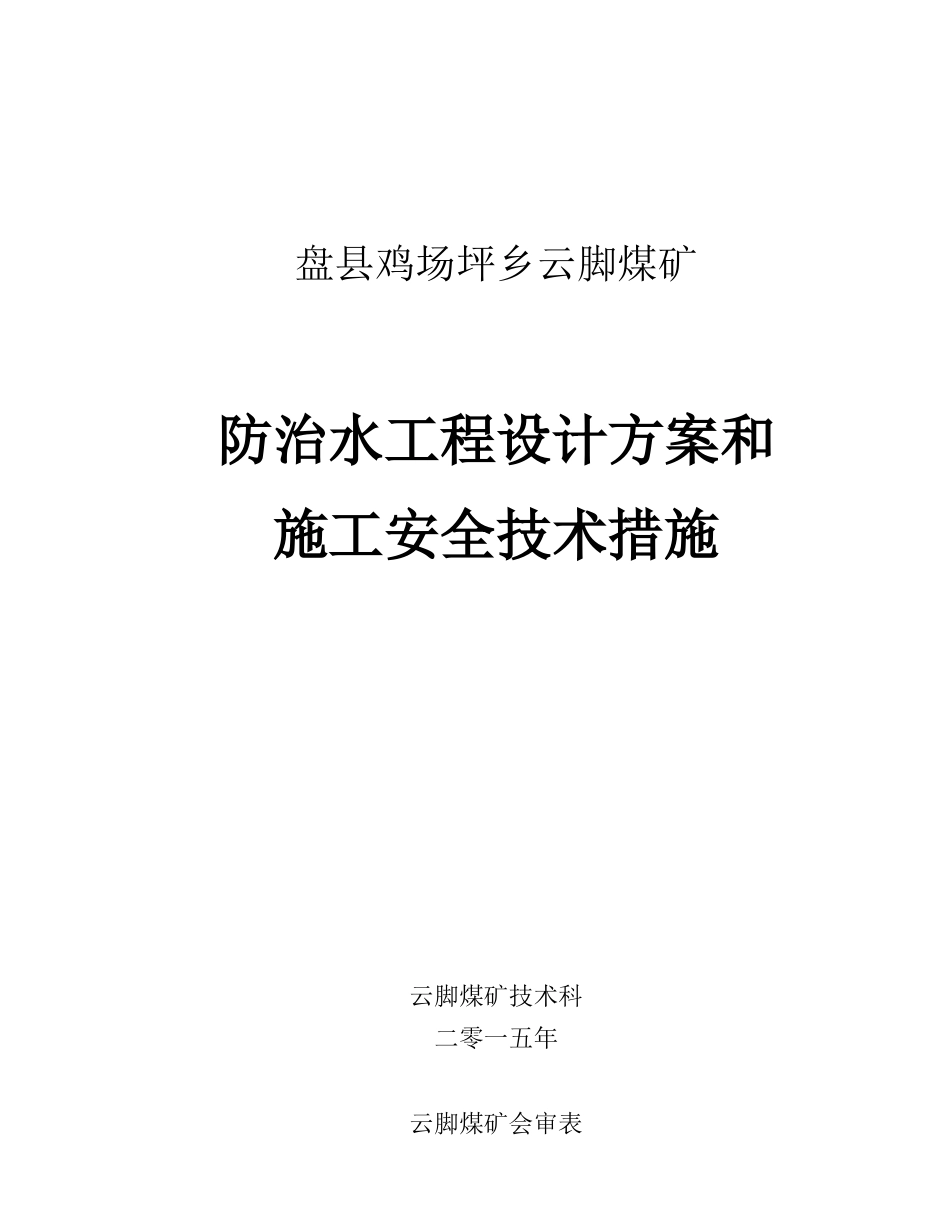

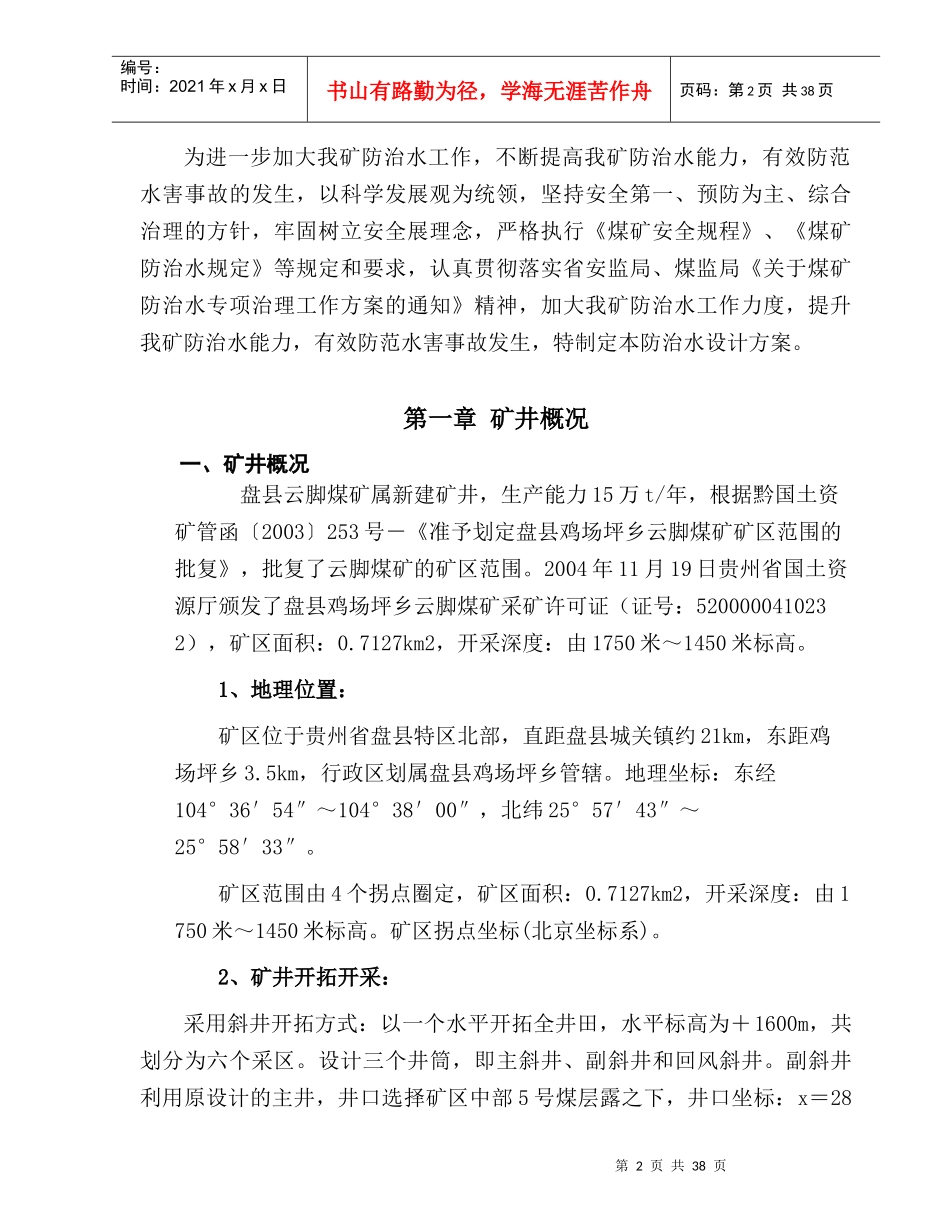

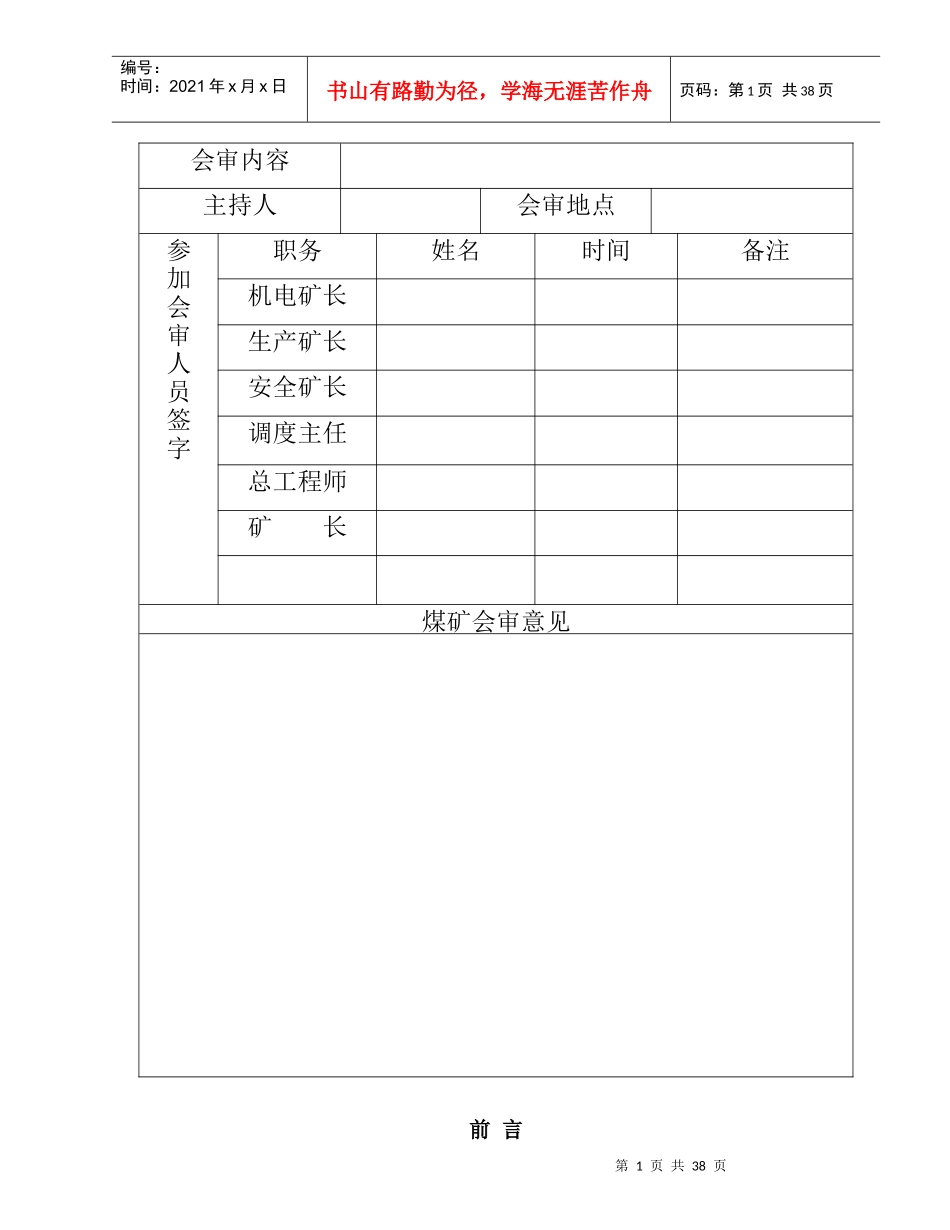

盘县鸡场坪乡云脚煤矿防治水工程设计方案和施工安全技术措施云脚煤矿技术科二零一五年云脚煤矿会审表第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页会审内容主持人会审地点参加会审人员签字职务姓名时间备注机电矿长生产矿长安全矿长调度主任总工程师矿长煤矿会审意见前言第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页为进一步加大我矿防治水工作，不断提高我矿防治水能力，有效防范水害事故的发生，以科学发展观为统领，坚持安全第一、预防为主、综合治理的方针，牢固树立安全展理念，严格执行《煤矿安全规程》、《煤矿防治水规定》等规定和要求，认真贯彻落实省安监局、煤监局《关于煤矿防治水专项治理工作方案的通知》精神，加大我矿防治水工作力度，提升我矿防治水能力，有效防范水害事故发生，特制定本防治水设计方案。第一章矿井概况一、矿井概况盘县云脚煤矿属新建矿井，生产能力15万t/年，根据黔国土资矿管函〔2003〕253号－《准予划定盘县鸡场坪乡云脚煤矿矿区范围的批复》，批复了云脚煤矿的矿区范围。2004年11月19日贵州省国土资源厅颁发了盘县鸡场坪乡云脚煤矿采矿许可证（证号：5200000410232），矿区面积：0.7127km2，开采深度：由1750米～1450米标高。1、地理位置：矿区位于贵州省盘县特区北部，直距盘县城关镇约21km，东距鸡场坪乡3.5km，行政区划属盘县鸡场坪乡管辖。地理坐标：东经104°36′54″～104°38′00″，北纬25°57′43″～25°58′33″。矿区范围由4个拐点圈定，矿区面积：0.7127km2，开采深度：由1750米～1450米标高。矿区拐点坐标(北京坐标系)。2、矿井开拓开采：采用斜井开拓方式：以一个水平开拓全井田，水平标高为＋1600m，共划分为六个采区。设计三个井筒，即主斜井、副斜井和回风斜井。副斜井利用原设计的主井，井口选择矿区中部5号煤层露之下，井口坐标：x＝28第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页73629，y＝35460964，z＝1740m，方位角331°，倾角23°。以伪倾斜方式布置在5号煤层底板，最终至+1600m水平标高，然后在此标高作井底车场和中央水仓。主斜井为新建，井口位置选择在5号煤层露头与3号煤层露头之间，井口坐标：x＝2873612，y＝35460936，z＝1741m，方位角331°，倾角23°，平行于副斜井布置，以伪倾斜方式由3号煤层底板依次穿过3号和1号煤层，最终进入1号煤层顶板至+1600m水平标高，然后与井底车场连通。回风井变更位置，布置在主斜井西34m，平行于主井布置在1号煤层顶板岩石中，井口坐标：x＝2873591，y＝35460904，z＝1745m，方位角331°，倾角25°。（1）、主斜井全长364m，S净＝7.0m2，S掘＝9.5m2，采用料石砌碹支护；主斜井主要用于原煤、矸石、材料的运输，安设JT-1.6型单滚筒绞车。铺设600mm轨距18kg钢轨，采用MF1.1－6A型翻转式矿车进行运输。（2）、副斜井副斜井，全长380m，S净＝7.0m2，S掘＝9.5m2，采用料石砌碹支护；主要用运送人员、进风及安设管线等。（3）回风斜井回风斜井：全长350m，S净＝7.0m2，S掘＝9.5m2，采用料石砌碹支护；回风斜井主要用于一采区、二采区回风。二、自然地理1、地形地貌评估区属于单面山剥蚀坡地貌，地形坡度一般都在30°左右，在井田中西部及西部横向冲沟繁育，沟深坡陡，致使井田内地形复杂。井田内最低高程点位于井田北端，标高1700m；最高点为井田南部山头，标高1910m，相对高差210m。属地中山地形。2、气象第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页矿区地处贵州高原西部，气候温暖湿润，雨量充沛，属亚热带高原季风气候区。据盘县气象站资料：年平均降水量1382.9mm，月平均气温15.2℃，日极端最高气温36.7℃，日极端最低气温－7.9℃，年平均相对湿度78%。3、地表水矿区内无大的地表水体，暴雨汇集地表散流，平水期受源头及沿途泉水补给。由于地表多为缓坡，十分有利于地表水的排泄。矿区第四系零星分布，主要为坡积物、残积物，厚度较小，富水性较弱。三、矿区小煤窑开采...
