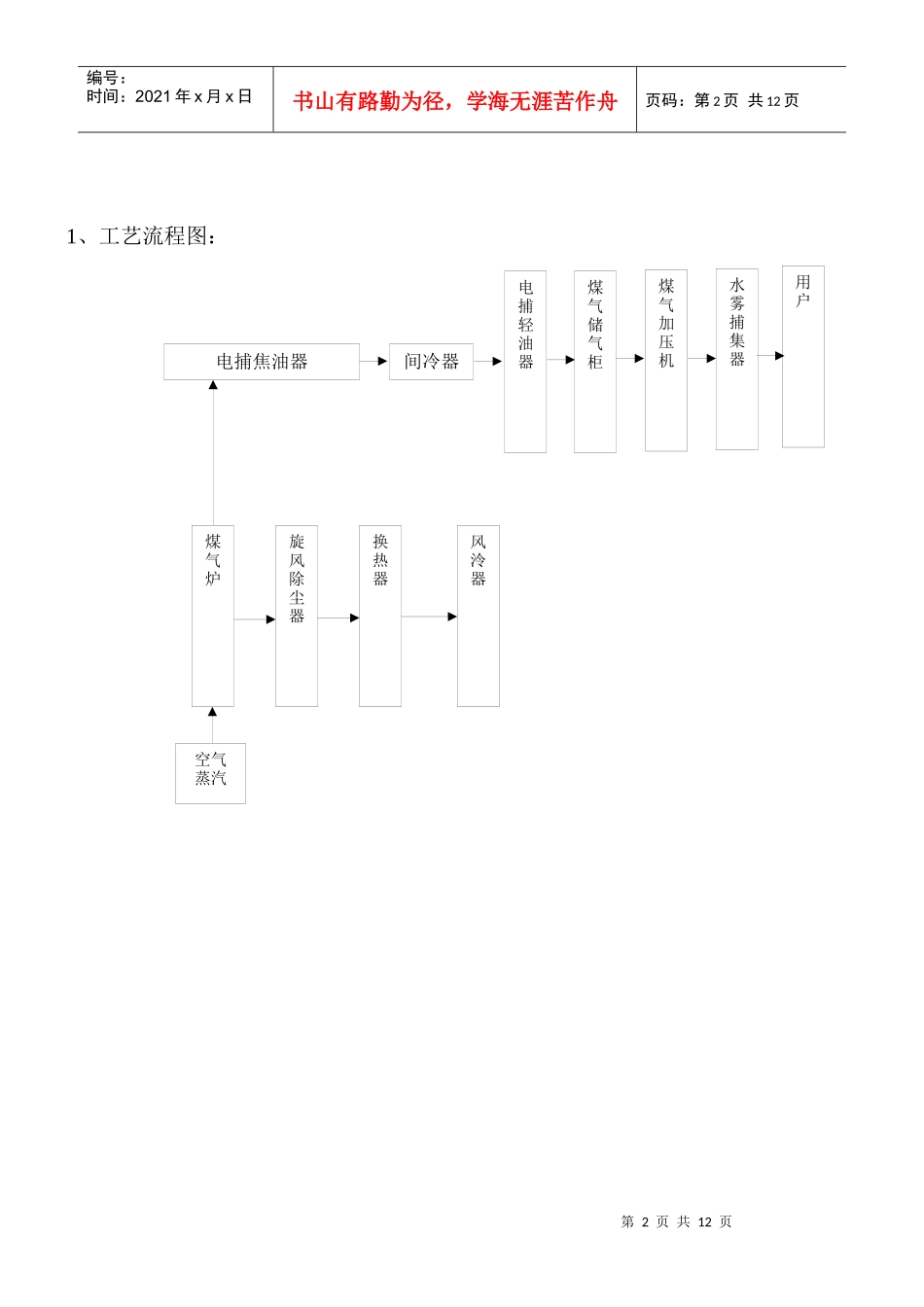

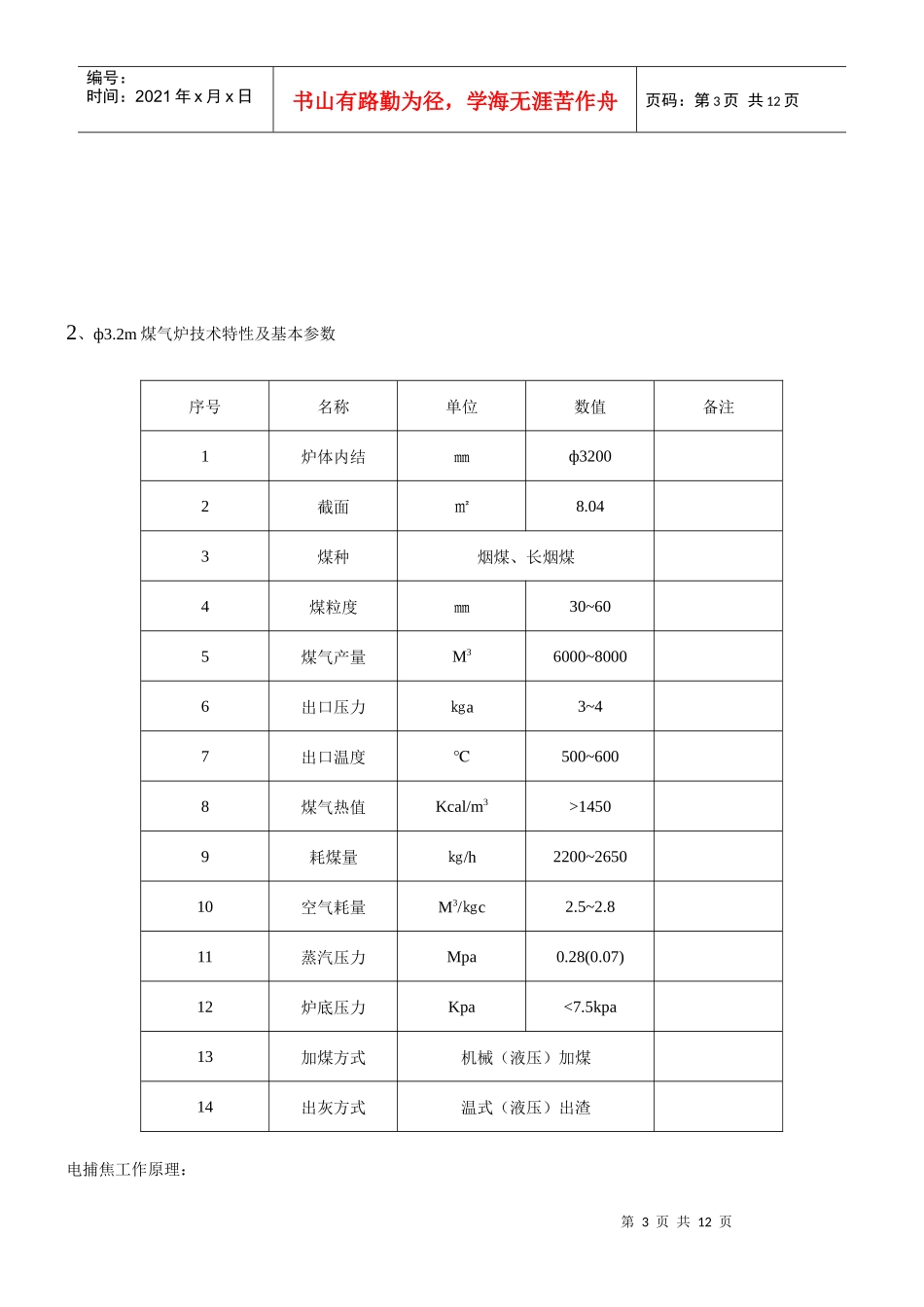

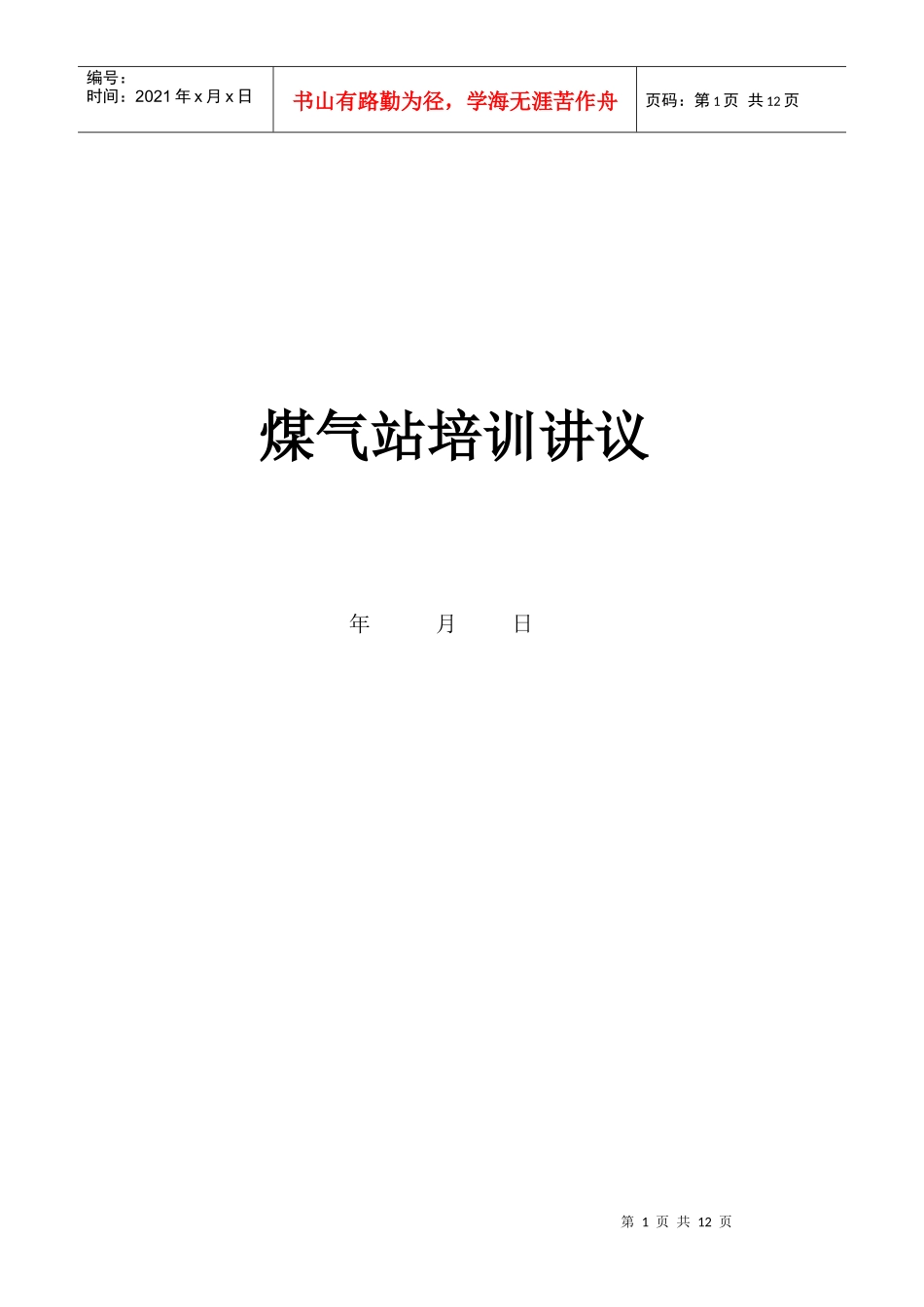

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页年月日煤气站培训讲议第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1、工艺流程图：电捕焦油器间冷器电捕轻油器煤气储气柜煤气加压机水雾捕集器用户煤气炉旋风除尘器换热器风泠器空气蒸汽第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页2、ф3.2m煤气炉技术特性及基本参数序号名称单位数值备注1炉体内结㎜ф32002截面㎡8.043煤种烟煤、长烟煤4煤粒度㎜30~605煤气产量M36000~80006出口压力㎏a3~47出口温度℃500~6008煤气热值Kcal/m3>14509耗煤量㎏/h2200~265010空气耗量M3/㎏c2.5~2.811蒸汽压力Mpa0.28(0.07)12炉底压力Kpa<7.5kpa13加煤方式机械（液压）加煤14出灰方式温式（液压）出渣电捕焦工作原理：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页电气滤清器又称静电除尘器，也称电除焦油器，当含有焦油及固体颗粒的煤气经分气隔板均匀地进入电除焦油器时，在高压电场直电压为40-60KV的作用下，带负电的电晕极周围的气体被电离，产生了大量电子与正、负离子，气体在流动的过程中，其中的焦油粒子与带正电的焦油粒子，这些带电粒子在高压电场的作用下，各自向它们相对的极移动，即带负电的焦油粒子向淀极移动，带正电的焦油粒子向电晕极移动，在移动的过程中不断吸收其它焦油粒子，使其成更大的颗粒，最终到达沉淀极被吸附，粘着多了，由于焦油的自重沿沉淀极管壁流下达到除焦油的目的。4、间冷器技术特性及基本参数直径（㎜）换热面积（㎡）处理能力（m3/h）煤气出口温度()℃循环水进口温度()℃ф20501150~850035~45≤45间冷器工作原理：在间接冷却塔中，煤气与是不直接接触的，煤气是在管内流动，而冷却水是在管之间流动，它们这间不直接触，即煤气走管程，水走壳程。在间接冷却塔主要是依靠金属管壁的传热，将煤气的热量传给水，达到煤气降温的目的。由于煤气温度的下降，所以煤气中有部分凝结水析出，同时有部分轻质焦油凝结析出，这些凝结水和轻质油通过水封排出。5、换热器技术特性及基本参数直径mm换热面积㎡蒸汽产量kg/h蒸汽压力MPaф1270988500.294换热器工作原理：400~600℃左右的煤气，进入换热器后，锅炉内的水间接地与煤气进行热功当量交换，从而使水升温或沸腾保证了自产蒸汽的需要。同时也除去了一部分灰尘，落到底部水封内排出。6、旋风除尘器技术特性及基本参数直径㎜处理能力㎡/h工作温度℃最在工作压力Paф17503600~5000400~6004000旋风除尘器技术工作原理：煤气带着灰尘以一定的速度沿切线方向进入除尘器，在除尘器内以螺旋线的形式作回转运动。悬浮的灰尘颗粒肥料粒在离心力的作用下被抛向圆筒的内表面，在重力作用下降落至排灰管。而煤气则从下部进入中央管，形成上升的螺旋气流，从顶部离开除尘器。7、风冷器技术特性及基本参数规格（根）换热面积㎡处理能力（㎡/h）煤气出口温度℃第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页32170~800080~120风冷器工作原理：4组ф273㎜钢管（每组8根），靠自然风冷却管壁或强制吹风，将煤气进一步冷却，同时利用自重进一步将煤气中的灰尘除去，落至除灰斗排出。第二章发生炉的运行与管理衡量煤气发生炉运行与管理水平，主要有三个指标，一是煤气质量，二是气化效率，三是气化热效率，当然，这三个指标还直接与气化所用的原料及设备有直接关系，但对已建成的煤气发生站来说，设备已定型，原料已选定，这两个因素变化下大，煤气发生炉的操作控制就具有决定性的作用了。特别是当前由于能源供应紧张，进入发生炉内的煤炭质量和粒度均达不到设计要求，这就更要求我们认真操作，严格控制，科学管理，以确保煤气发生炉能在正常状态下运行，生产出优质、低耗煤气。一、操作规程（一）生产前的准备及检查新建成的煤气了生站在投入正式生产前，应在安装、调试的基础上进一步做好如下工作：1、各岗位人员进持专业培训，并给考合格...
