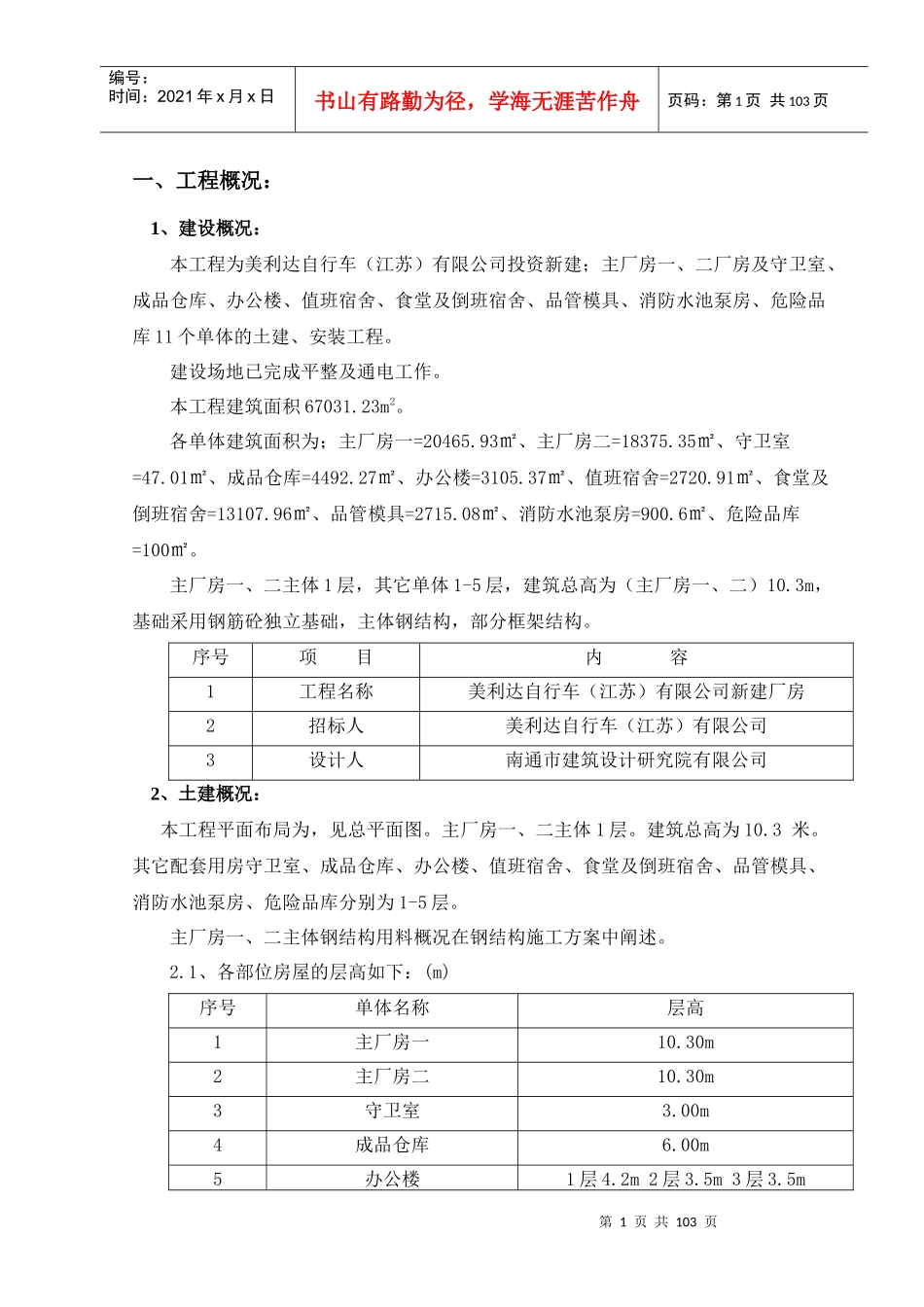

第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共103页一、工程概况：1、建设概况：本工程为美利达自行车（江苏）有限公司投资新建；主厂房一、二厂房及守卫室、成品仓库、办公楼、值班宿舍、食堂及倒班宿舍、品管模具、消防水池泵房、危险品库11个单体的土建、安装工程。建设场地已完成平整及通电工作。本工程建筑面积67031.23m2。各单体建筑面积为；主厂房一=20465.93㎡、主厂房二=18375.35㎡、守卫室=47.01㎡、成品仓库=4492.27㎡、办公楼=3105.37㎡、值班宿舍=2720.91㎡、食堂及倒班宿舍=13107.96㎡、品管模具=2715.08㎡、消防水池泵房=900.6㎡、危险品库=100㎡。主厂房一、二主体1层，其它单体1-5层，建筑总高为（主厂房一、二）10.3m，基础采用钢筋砼独立基础，主体钢结构，部分框架结构。序号项目内容1工程名称美利达自行车（江苏）有限公司新建厂房2招标人美利达自行车（江苏）有限公司3设计人南通市建筑设计研究院有限公司2、土建概况：本工程平面布局为，见总平面图。主厂房一、二主体1层。建筑总高为10.3米。其它配套用房守卫室、成品仓库、办公楼、值班宿舍、食堂及倒班宿舍、品管模具、消防水池泵房、危险品库分别为1-5层。主厂房一、二主体钢结构用料概况在钢结构施工方案中阐述。2.1、各部位房屋的层高如下：(m)序号单体名称层高1主厂房一10.30m2主厂房二10.30m3守卫室3.00m4成品仓库6.00m5办公楼1层4.2m2层3.5m3层3.5m第2页共103页第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共103页6值班宿舍3.3m屋顶层2.6m7食堂及倒班宿舍1层4.2m2层3.3m3层3.3m4层3.3m8品管模具1层5.2m2层5.7m9消防水池泵房5.1m10危险品库3.9m2.2、门窗工程门：大部分为钢质防火门，部分为木门，有少量铝合金玻璃门及电动卷闸门。窗：大部分为铝合金推拉窗和铝合金百页窗。3、结构概况：本建筑抗震设防类别为丙类，建筑结构安全等级二级，所在地区的抗震设防烈度为六度，采用钢框架结构；本工程采用钢筋混凝土独立基础和条型基础，屋面为钢筋砼结构。各层框架砼强度等级如下表：序号部位名称各具体部位砼强度等级框架柱结构楼板其他1基础及基础梁C30-C302一层钢框架柱-－－柱下独立基础及条型基础本工程采用自然地基；基础为钢筋混凝土独立基础及条型基础。独立基础为杯形基础。高度为1.8米。钢筋混凝土条型基础埋深1.80米。二、编制依据：1、施工依据：1.1、美利达自行车（江苏）有限公司工程施工招标文件、设计图纸、工程量清单；第3页共103页第2页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共103页1.2、现行建安工程施工及验收规范、工程质量检验评定标准；1.3、现场调查资料；1.4、相关工程施工经验。2、主要技术规范、规程《钢结构工程施工及验收规范》《屋面工程技术规范》《建筑工程质量检验评定标准》《钢结构工程质量评定标准》《门式刚架轻型房屋钢结构技术规程》《建筑结构焊接规程》《土方及爆破工程施工及验收规范》GBJ202-83《地基与基础工程施工及验收规范》GB50202-2002《砌体工程施工及验收规范》GB50203-2011《混凝土结构工程施工质量验收规范》GB50204-2011《建筑装饰装修工程施工质量验收规范》GB50210-2002《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑电气工程施工质量验收规范》GB50303-2002《通风与空调工程施工质量验收规范》GB50243-2002《建筑机械使用安全技术规程》JGJ33-86《建筑施工高处作业安全技术规范》JGJ80-91《施工现场临时用电安全技术规范》JGJ-59-2005《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑电梯工程施工质量验收规范》GB50312-2002《建筑工程施工质量检验评定统一标准》GB50300-2001《地下防水工程施工质量验收规范》GB50208-2008《屋面工程质量验收规范》GB50207-2002《建筑地面工程施工质量验收规范》GB50209-2010《工程测量规范》GB50026-93地方标准要求；（住宅工程质量通病防治办法等）。我公司工程技术管理及机械设备情况。第4页共103页第3页共103页编号：时间：2021年x月x日书山有路勤为径，学海...
