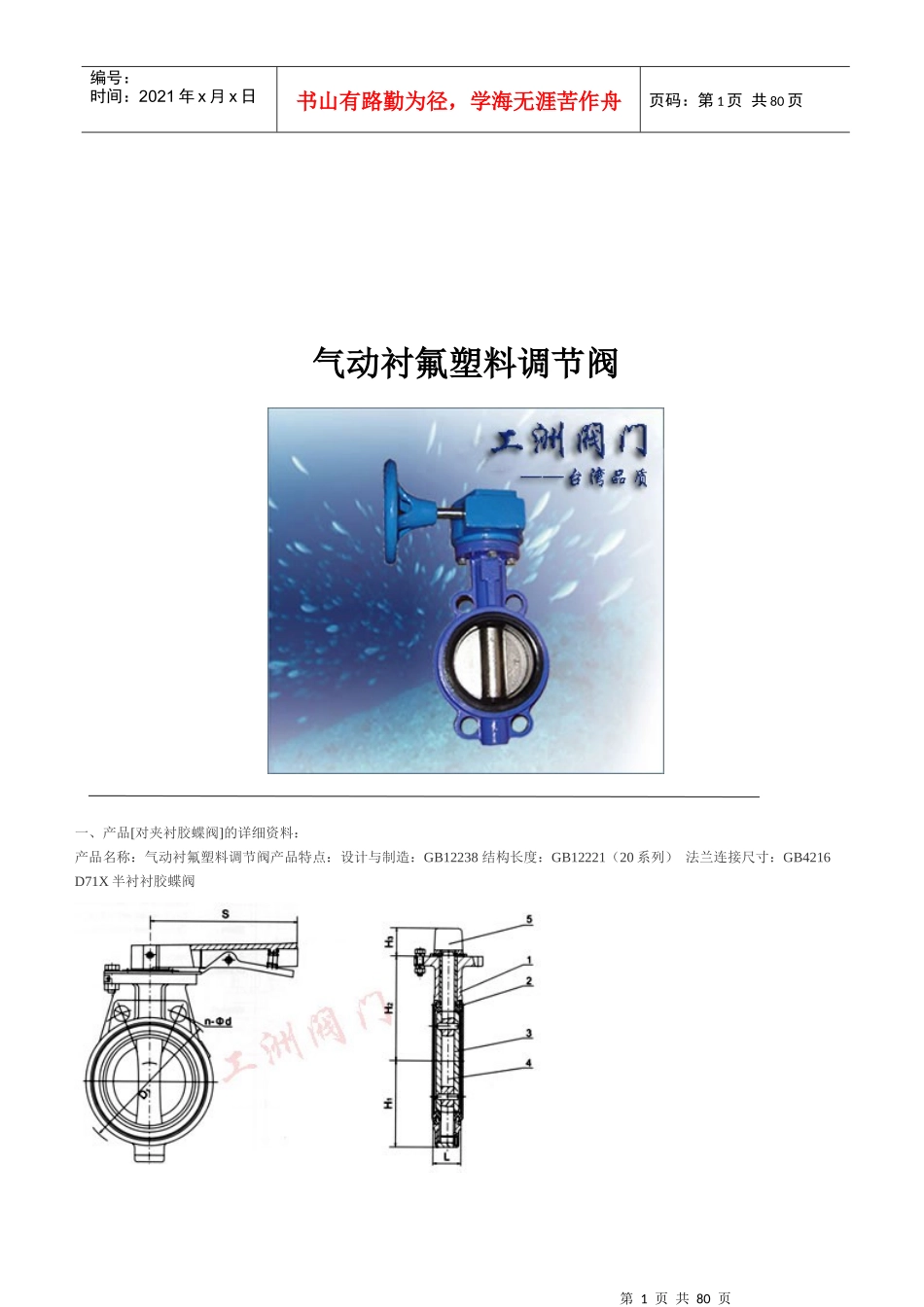

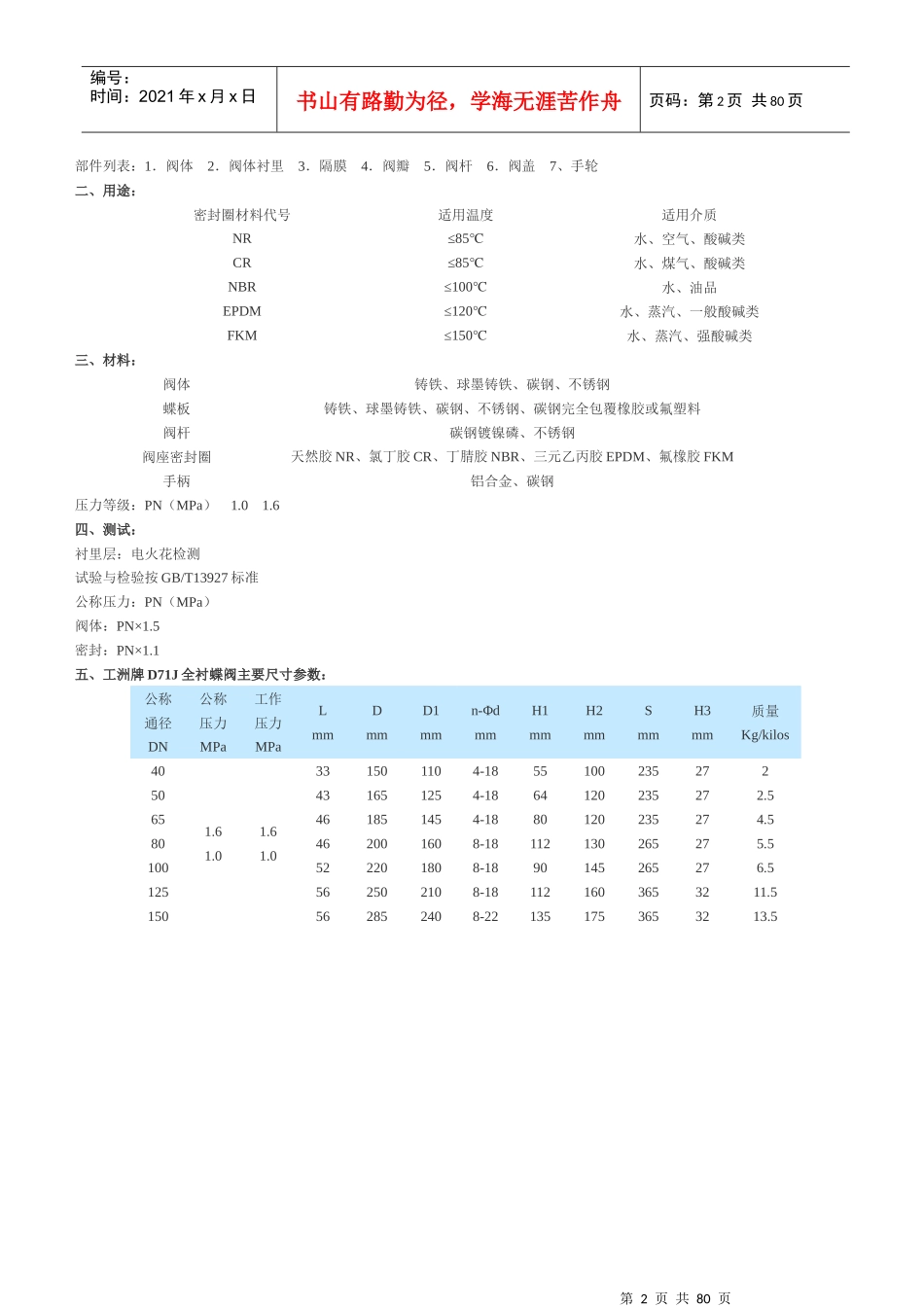

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页气动衬氟塑料调节阀一、产品[对夹衬胶蝶阀]的详细资料：产品名称：气动衬氟塑料调节阀产品特点：设计与制造：GB12238结构长度：GB12221（20系列）法兰连接尺寸：GB4216D71X半衬衬胶蝶阀第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页部件列表：1．阀体2．阀体衬里3．隔膜4．阀瓣5．阀杆6．阀盖7、手轮二、用途：密封圈材料代号适用温度适用介质NR≤85℃水、空气、酸碱类CR≤85℃水、煤气、酸碱类NBR≤100℃水、油品EPDM≤120℃水、蒸汽、一般酸碱类FKM≤150℃水、蒸汽、强酸碱类三、材料：阀体铸铁、球墨铸铁、碳钢、不锈钢蝶板铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料阀杆碳钢镀镍磷、不锈钢阀座密封圈天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM手柄铝合金、碳钢压力等级：PN（MPa）1.01.6四、测试：衬里层：电火花检测试验与检验按GB/T13927标准公称压力：PN（MPa）阀体：PN×1.5密封：PN×1.1五、工洲牌D71J全衬蝶阀主要尺寸参数：公称通径DN公称压力MPa工作压力MPaLmmDmmD1mmn-ΦdmmH1mmH2mmSmmH3mm质量Kg/kilos401.61.01.61.0331501104-185510023527250431651254-1864120235272.565461851454-1880120235274.580462001608-18112130265275.5100522201808-1890145265276.5125562502108-181121603653211.5150562852408-221351753653213.5第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页一、产品[衬胶蝶阀]的详细资料：产品名称：蜗轮对夹衬胶蝶阀产品特点：设计与制造：GB12238结构长度：GB12238法兰连接尺寸：GB4216D371X半衬蝶阀部件列表：1、阀体2、阀座3、蝶板4、阀杆5、蜗轮装置二、用途：密封圈材料代号适用温度适用介质NR≤85℃水、空气、酸碱类CR≤85℃水、煤气、酸碱类NBR≤100℃水、油品EPDM≤120℃水、蒸汽、一般酸碱类FKM≤150℃水、蒸汽、强酸碱类三、材料：阀体铸铁、球墨铸铁、碳钢、不锈钢蝶板铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页阀杆碳钢镀镍磷、不锈钢阀座密封圈天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM蜗轮装置组合件压力等级：PN（MPa）1.01.6四、测试：衬里层：电火花检测试验与检验按GB/T13927标准公称压力：PN（MPa）阀体：PN×1.5密封：PN×1.1五、工洲牌D371X半衬对夹式衬胶蝶阀主要尺寸参数：公称通径DN公称压力MPa工作压力MPaLmmDmmD1mmn-ΦdmmH1mmH2mmDommH3mmAmmBmm质量Kg/kilos401.01.0331501104-185510015062164125650431651254-186412015062164125765461851454-1880120208621641251080462001608-181121302606216412511100522201808-18901402756216412512125562502108-1811216035010628920018150562852408-2213517535010628920029200603402958-2216021024010628920034.52500.66839535012-22206235240106289200443007844540012-2223227332011237025364.53507850545016-2226331032011237025375.540010256551516-2629534040027056228015645011461556520-26327370400270562280171.550012767062020-26358399400270562280206.55500.414073067520-3038443040027056228021560015478072520-3047446050027056228028370016589584024-30486510500125503443426800190101595024-591672500200513531550第5页共80页第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页339002031115105028-33500200513531107010002161230116028-367218005502737138151296其它品种隔膜阀一：产品[衬里止回阀]的详细资料：产品型号：H41J/FS型产品名称：衬里止回阀产品特点：法兰连接止回阀设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）基本型号H41JH41FsH44JH44FsH41-F3/F46止回阀。遵循规范STANDARD设计与制造GB12...
