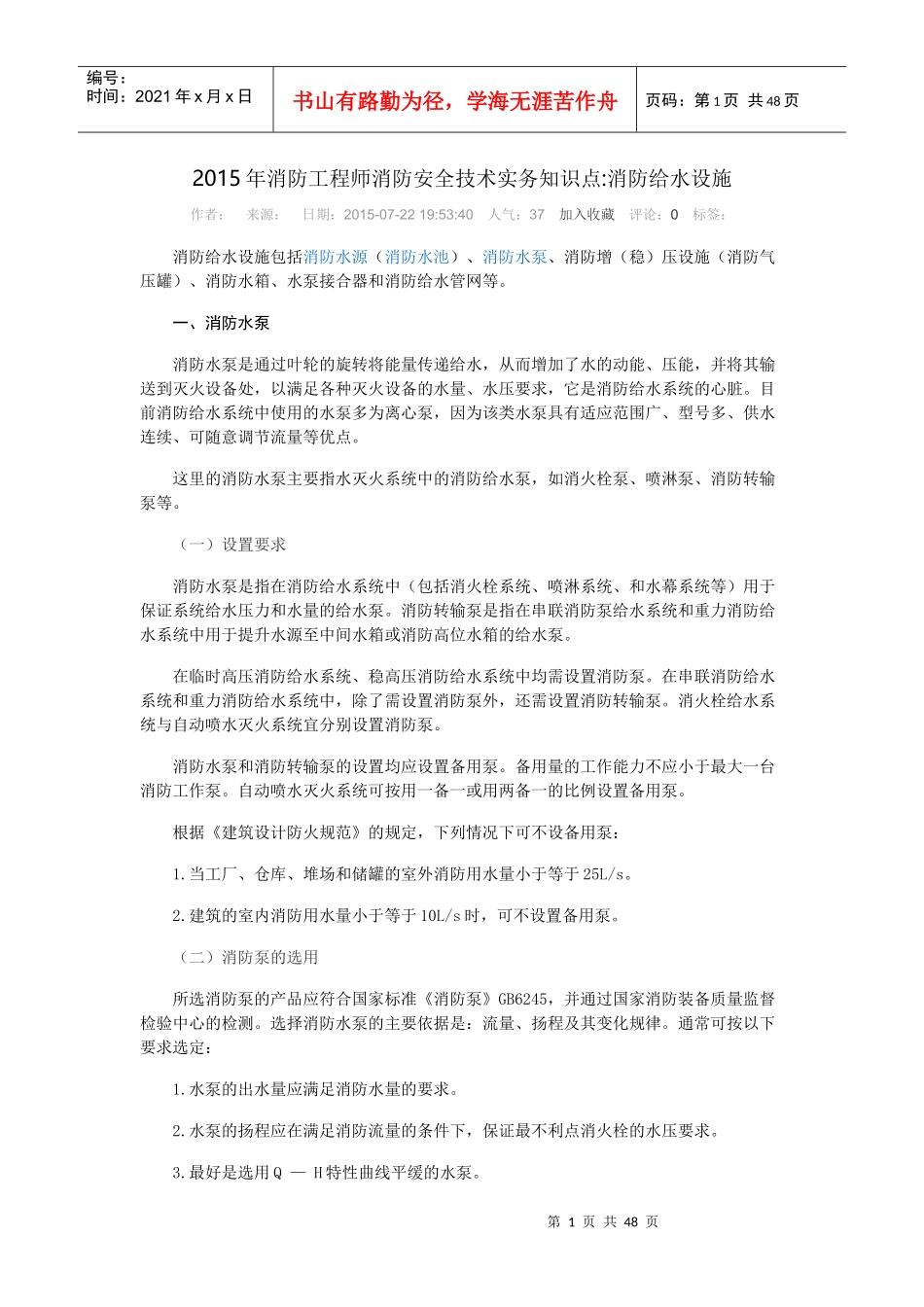

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页2015年消防工程师消防安全技术实务知识点:消防给水设施作者：来源：日期：2015-07-2219:53:40人气：37加入收藏评论：0标签：消防给水设施包括消防水源（消防水池）、消防水泵、消防增（稳）压设施（消防气压罐）、消防水箱、水泵接合器和消防给水管网等。一、消防水泵消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求，它是消防给水系统的心脏。目前消防给水系统中使用的水泵多为离心泵，因为该类水泵具有适应范围广、型号多、供水连续、可随意调节流量等优点。这里的消防水泵主要指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。（一）设置要求消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统、和水幕系统等）用于保证系统给水压力和水量的给水泵。消防转输泵是指在串联消防泵给水系统和重力消防给水系统中用于提升水源至中间水箱或消防高位水箱的给水泵。在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。消防水泵和消防转输泵的设置均应设置备用泵。备用量的工作能力不应小于最大一台消防工作泵。自动喷水灭火系统可按用一备一或用两备一的比例设置备用泵。根据《建筑设计防火规范》的规定，下列情况下可不设备用泵：1.当工厂、仓库、堆场和储罐的室外消防用水量小于等于25L/s。2.建筑的室内消防用水量小于等于10L/s时，可不设置备用泵。（二）消防泵的选用所选消防泵的产品应符合国家标准《消防泵》GB6245，并通过国家消防装备质量监督检验中心的检测。选择消防水泵的主要依据是：流量、扬程及其变化规律。通常可按以下要求选定：1.水泵的出水量应满足消防水量的要求。2.水泵的扬程应在满足消防流量的条件下，保证最不利点消火栓的水压要求。3.最好是选用Q—H特性曲线平缓的水泵。第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页4.消防水泵一般均不应少于两台，一台工作，其余备用。单台泵的流量应按消防流量选择，同一建筑物尽量选用同型号水泵，以便于管理。关于消防专用水泵选用可以参考国家建筑标准设计图集《消防专用水泵选用及安装》。（三）消防泵的串联和并联1.消防泵的串联是将一台泵的出水口与另一台泵的吸水管直接连接且两台泵同时运行。消防泵的串联在流量不变时可增加扬程。故当单台消防泵的扬程不能满足最不利点喷头的水压要求时，系统可采用串联消防给水系统。消防泵的串联宜采用相同型号、相同规格的消防泵。在控制上，应先开启前面的消防泵后开启后面（按水流方向）的消防泵。在有条件的情况下，尽量选用多级泵。2.消防泵的并联是通过两台和两台以上的消防泵同时向消防给水系统供水。消防泵的并联主要在于增加流量，在流量叠加时，系统的流量有所下降。在选泵时应考虑这种因素，也就时说并联工作的总流量增加了，但单台消防泵的流量有所下降，故应适当加大单台消防泵的流量。并联时，消防泵也宜选用相同的型号和相同的规格，以使消防泵的出水压力相等、工作状态稳定。（四）消防水泵的吸水根据离心泵的特性，启动时水泵叶轮必须浸没在水中。为保证消防泵及时可靠启动，吸水管宜采用自灌式吸水，如图3-2-1所示。即泵轴的标高要低于水源的可用最低水位。在自灌方式吸水时，吸水管上应装设阀门，以便于检修。自灌式吸水常用的设备有自灌水箱和真空泵。如果受条件限制，水池水位低于泵轴线，启动水泵时需要引水，成为非自灌式吸水。非自灌式吸水的消防泵吸水管上除了设阀门外，还应设置底阀。（五）消防水泵管路的布置要求1．消防水泵吸水管应保证不漏气，且在布置时应注意以下几点：（1）水泵宜采用自灌式吸水。①消防水泵直接从市政管网直接吸水时，应在消防水泵出水管上设置减压型倒流防止器。②当吸水口处无吸水井时，吸水口处应设置旋流防止器；（2）每...
