煤矿综采工作面配套设备选型设计(DOC30页)VIP免费

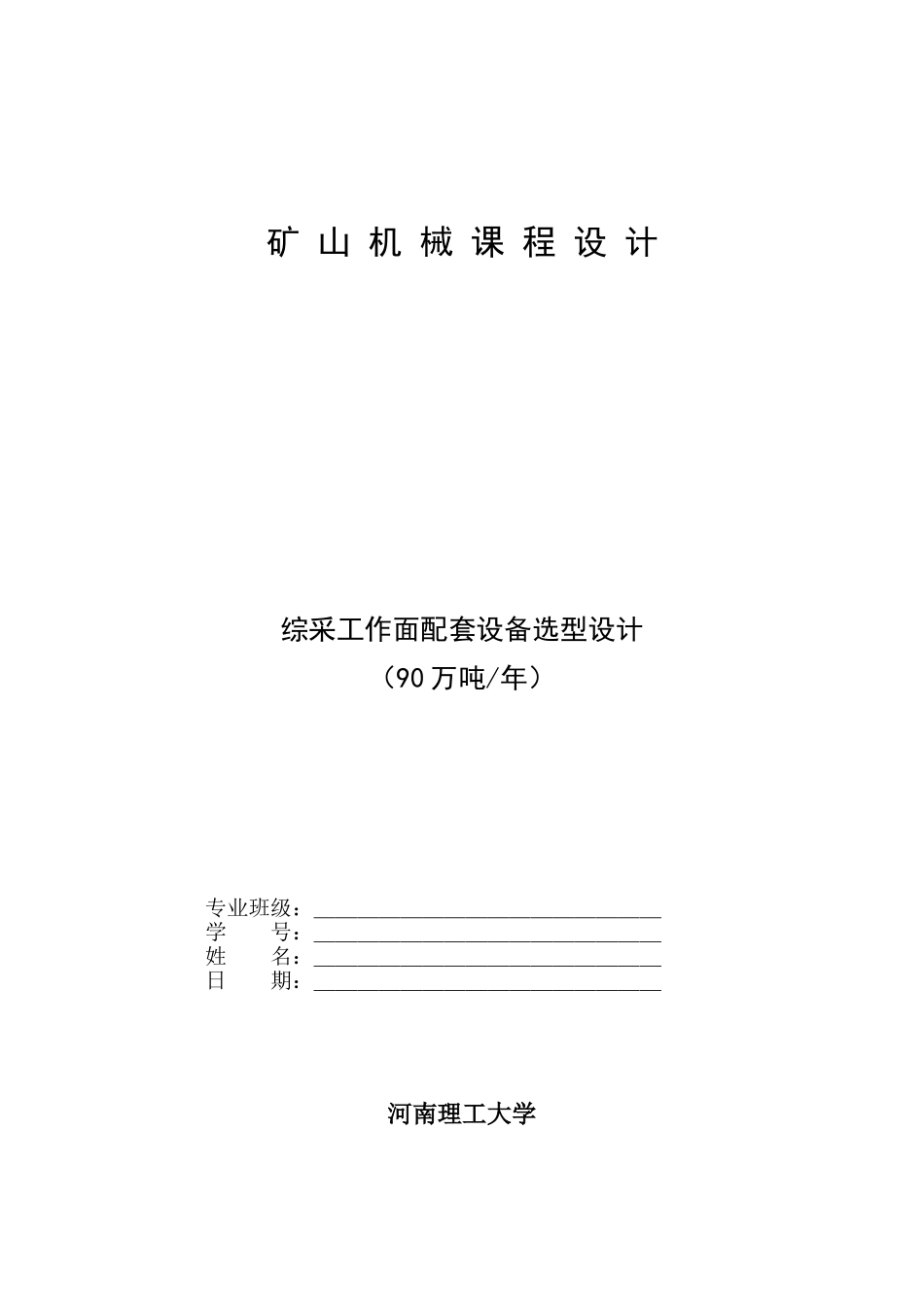

矿山机械课程设计综采工作面配套设备选型设计（90万吨/年）专业班级：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿学号：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿河南理工大学综采工作面配套设备选型设计任务书（一）设计任务1）根据所给原始数据进行设备配套选型的详细计算2）编写综采设备配套选型设计的说明书3）工作面综采设备配套关系图4）原始数据及条件煤层厚度(M)截割阻抗A（N/mm）煤层倾角(°)顶板条件工件面长度（M）设计产量（万吨/年）生产安排HmaxHmin老顶直接顶2.8自定27528Ⅲ级2类120901、一年工作日按300天计算2、实行四班工作制，三班采煤，一班准备，每天生产时间为18小时。（二）具体要求根据所给已知参数，综采工作面配套设备选型设计，并绘出综采面配套设备关系图；1）装订顺序如下：封面－任务书－目录－说明书正文。2）图纸折叠好装入毕业设计专用袋内。3）图纸、说明书必须手绘、手写，且严禁图纸、说明书复印件或抄袭他人成果，发现雷同设计成绩一律不及格。4）图纸一律用A3号图纸绘制；说明书用A4开纸书写，内容应在20～30页。I目录综采工作面配套设备选型设计说明书...................................................................................1第1节“三机”的选型原则和装备标准...........................................................................1第2节滚筒采煤机的选择......................................................................................................5第3节液压支架的选型........................................................................................................12第4节工作面可弯曲刮板输送机、转载机、破碎机........................................................18第5节采煤机、支护设备、输送机配套关系图................................................................22第6节选型设计结果汇总.................................................................................................25参考文献................................................................................................................................26结束语................................................................................................................................27I综采工作面配套设备选型设计说明书综采工作面的“三机”是指采煤机、液压支架、刮板输送机，是综采工作面的主要设备。其选型首先必须考虑配套关系，选型正确先进、配套关系合理是提高综采工作面生产能力、实现高产高效的必要条件。第1节“三机”的选型原则和装备标准建设高产高效矿井是煤炭工业的发展方向，提高矿井机械化水平是发展高产高效的有效途径。我国从70年开始经过对综合机械化采煤技术不断探索、引进、消化、创新，使之有了突飞猛进的发展，降尘、防尘、防火、防瓦斯积聚及提高采出率研究在“九五”期间取得重大进展，装备水平不断提高。目前采煤机朝大功率大截深、高速电牵引方向发展；运输设备朝大运量、大功率、重型化、高强度、多点驱动、高自动化方向发展；液压支架朝简单实用、高工作阻力、高强度、高可靠性方向发展，采用电液控制系统，提高移架速度和安全性能。针对这种发展趋势，结合本井田煤层倾角较大等实际情况，在工作面主要设备选型时考虑以下原则：一、采煤机的选型原则1、采煤机能适合的煤层地质条件，其主要参数(采高、截深、功率、牵引方式)的选取要合理，并有较大的适用范围。2、采煤机应满足工作面开采生产能力的要求，其生产能力要大于工作面设计能力。3、采煤机的技术性能良好，工作可靠，具有较完善的各种保护功能，便于使用和维护。采煤机的实际生产能力、采高、截深、截割速度、牵引速度、牵引力和功率等参数在选型时必须确定。实际生产能力主要取决于采高、截深、牵引速度以及工作时间利用系数。采高由滚筒直径、调高形式和摇臂摆角等决定。滚筒直径是滚筒采煤机采...
