某风电场工程施工组织设计VIP专享VIP免费

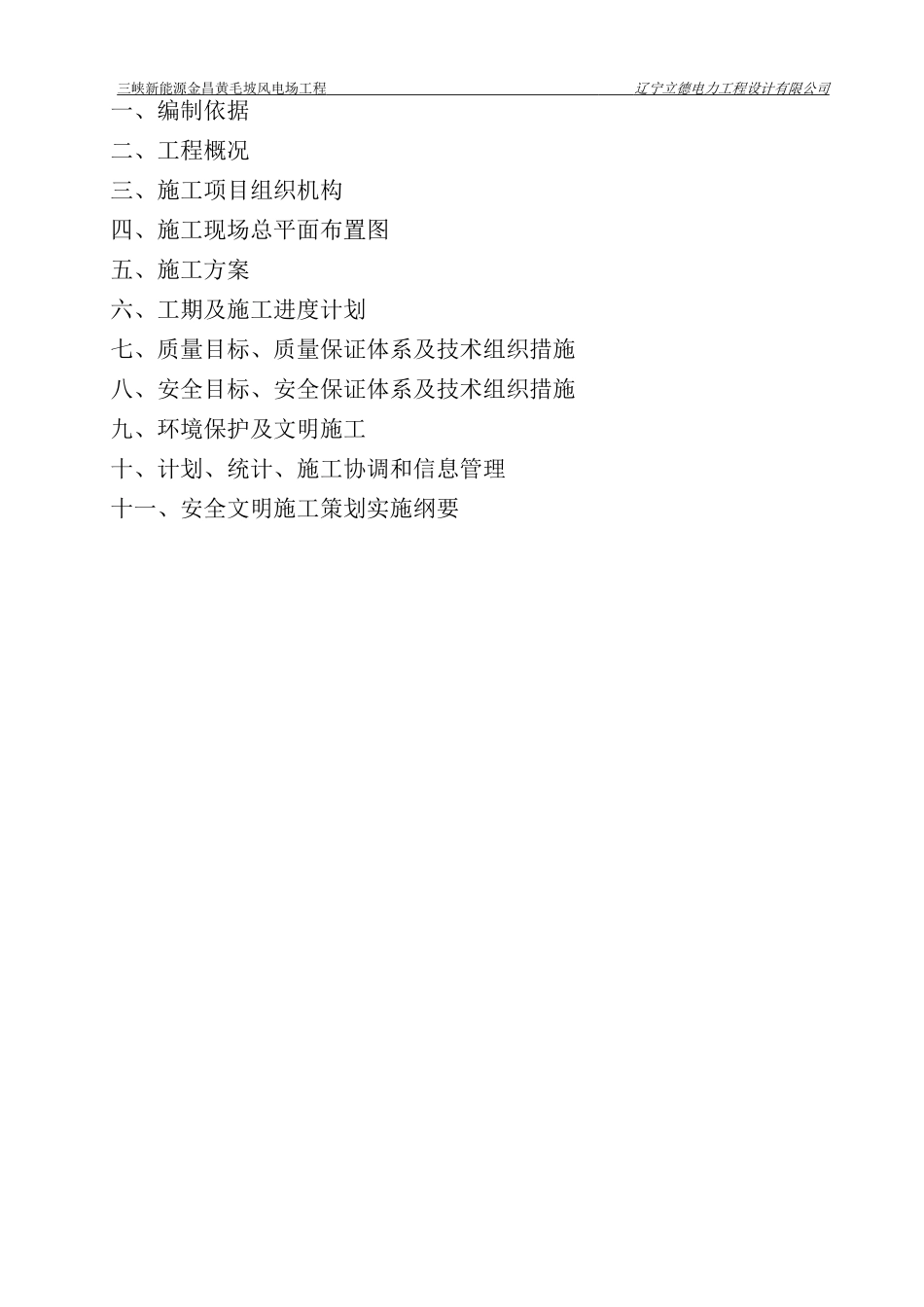

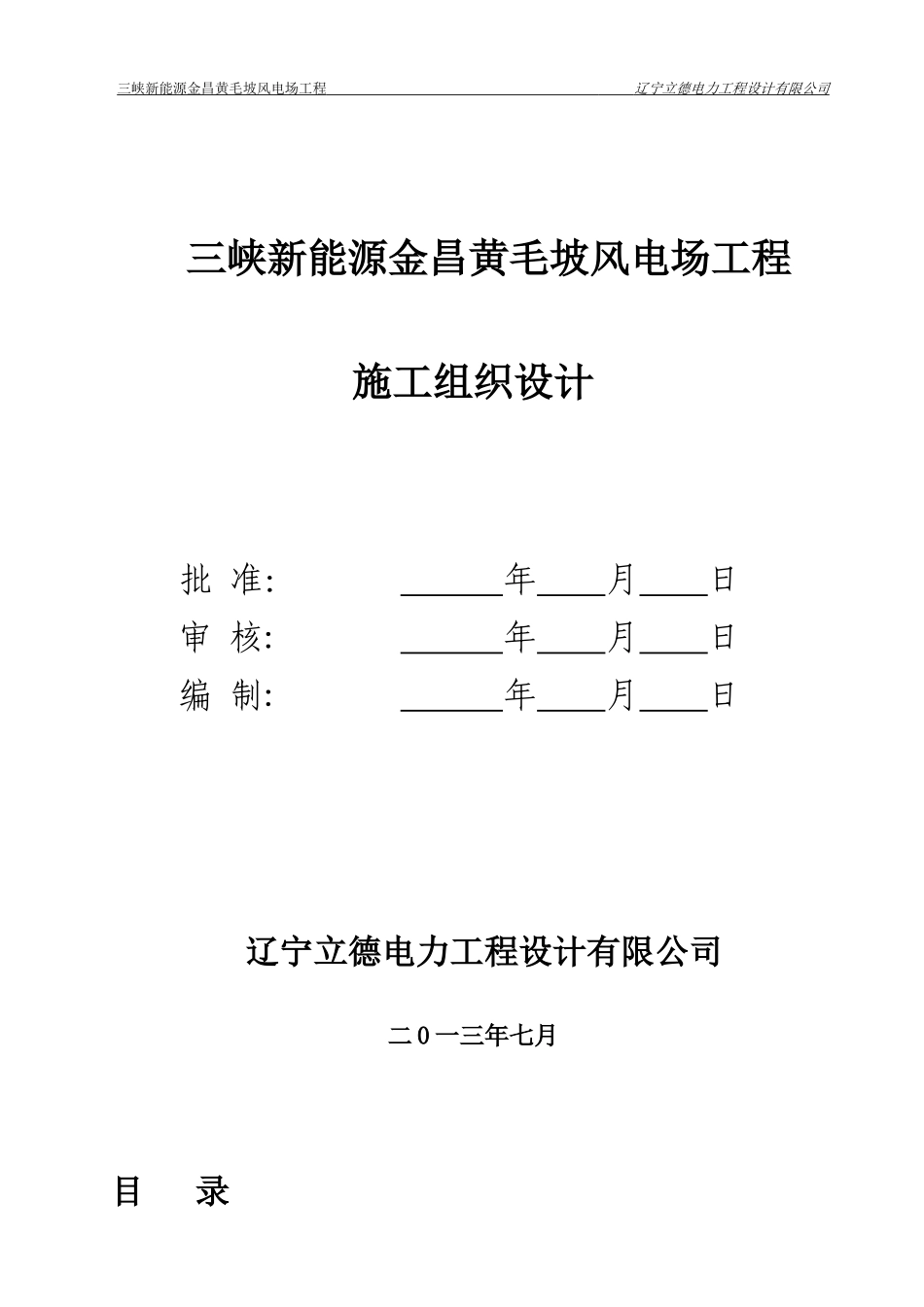

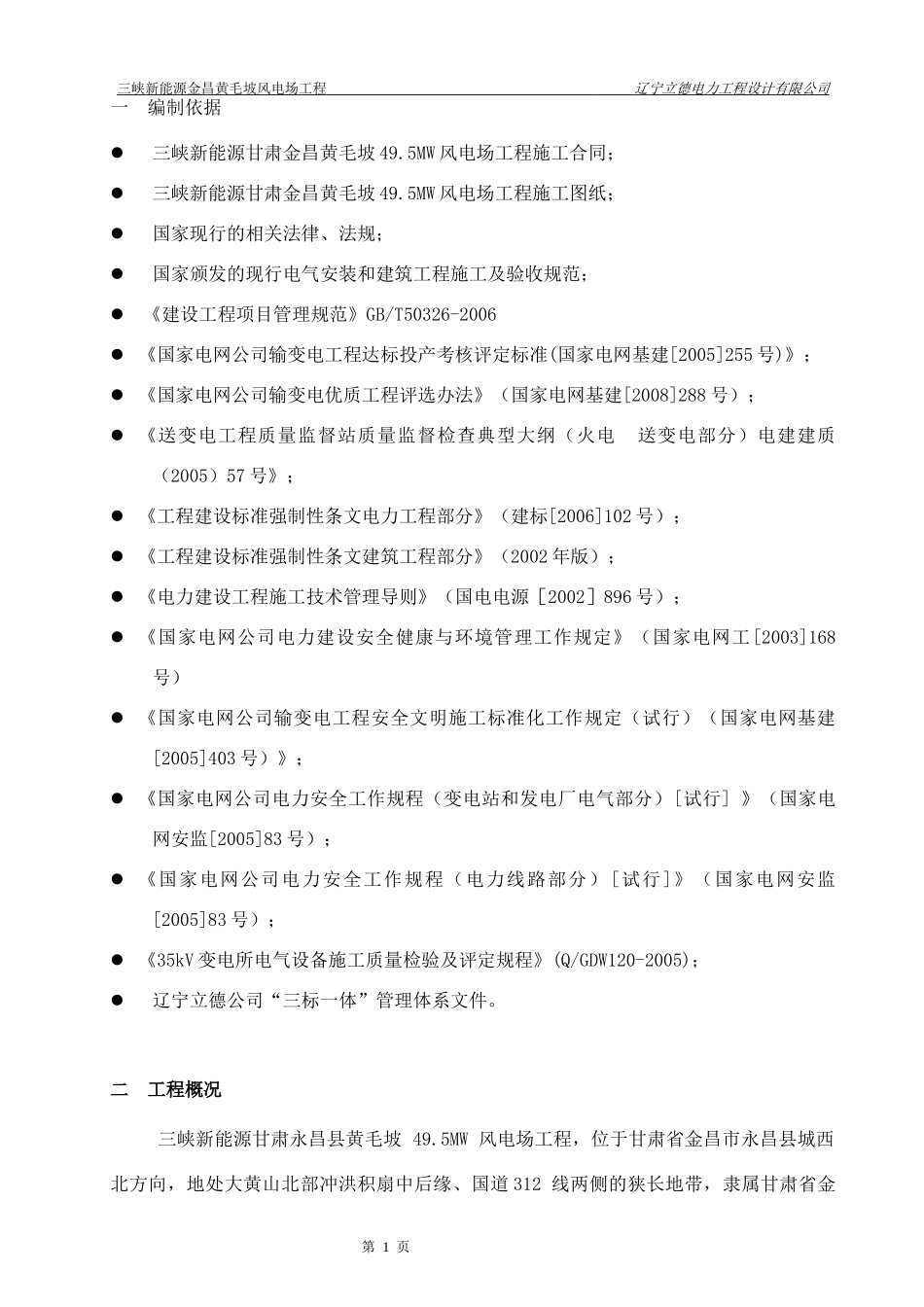

三峡新能源金昌黄毛坡风电场工程辽宁立德电力工程设计有限公司三峡新能源金昌黄毛坡风电场工程施工组织设计批准：年月日审核:年月日编制:年月日辽宁立德电力工程设计有限公司二0一三年七月目录三峡新能源金昌黄毛坡风电场工程辽宁立德电力工程设计有限公司一、编制依据二、工程概况三、施工项目组织机构四、施工现场总平面布置图五、施工方案六、工期及施工进度计划七、质量目标、质量保证体系及技术组织措施八、安全目标、安全保证体系及技术组织措施九、环境保护及文明施工十、计划、统计、施工协调和信息管理十一、安全文明施工策划实施纲要第1页三峡新能源金昌黄毛坡风电场工程辽宁立德电力工程设计有限公司一编制依据三峡新能源甘肃金昌黄毛坡49.5MW风电场工程施工合同；三峡新能源甘肃金昌黄毛坡49.5MW风电场工程施工图纸；国家现行的相关法律、法规；国家颁发的现行电气安装和建筑工程施工及验收规范；《建设工程项目管理规范》GB/T50326-2006《国家电网公司输变电工程达标投产考核评定标准(国家电网基建[2005]255号)》；《国家电网公司输变电优质工程评选办法》（国家电网基建[2008]288号）；《送变电工程质量监督站质量监督检查典型大纲（火电送变电部分）电建建质（2005）57号》；《工程建设标准强制性条文电力工程部分》（建标[2006]102号）；《工程建设标准强制性条文建筑工程部分》（2002年版）；《电力建设工程施工技术管理导则》（国电电源［2002］896号）；《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号）《国家电网公司输变电工程安全文明施工标准化工作规定（试行）（国家电网基建[2005]403号）》；《国家电网公司电力安全工作规程（变电站和发电厂电气部分）[试行]》（国家电网安监[2005]83号）；《国家电网公司电力安全工作规程（电力线路部分）[试行]》（国家电网安监[2005]83号）；《35kV变电所电气设备施工质量检验及评定规程》(Q/GDW120-2005)；辽宁立德公司“三标一体”管理体系文件。二工程概况三峡新能源甘肃永昌县黄毛坡49.5MW风电场工程，位于甘肃省金昌市永昌县城西北方向，地处大黄山北部冲洪积扇中后缘、国道312线两侧的狭长地带，隶属甘肃省金第2页第1页三峡新能源金昌黄毛坡风电场工程辽宁立德电力工程设计有限公司昌市永昌县行政辖区，距永昌县城公路里程约38km，地理坐标东经101°33′45″～101°38′41″，北纬38°23′04″～38°25′05″之间，场址区海拔高度在2400m～2700m之间。本工程为水泉子风电场二期工程，计划安装24台单机容量2.0MW的风力发电机组和1台单机容量1.5MW的风力发电机，总装机容量49.5MW，与水泉子风电场一期工程共用1座110kV升压站和1条送出线路。本工程项目法人：三峡新能源金昌风电有限公司；本工程项目建设管理单位：三峡新能源金昌风电有限公司；本工程设计单位：甘肃省水利水电勘测设计研究院；本工程监理单位：北京吉北电力工程咨询有限公司；本工程施工单位：辽宁立德电力工程设计有限公司；本工程计划工期：计划2013年07月26日开工，2013年12月31日竣工；本工程施工承包方式：综合单价与总价承包相结合。2.1.1工程规模建筑部分：本工程在原三峡新能源甘肃永昌县黄毛坡49.5MW风电场内进行扩建，在原有预留场地内新建升压站、相应的电缆沟、进线设备基础；主变区主变压器基础三座，以及相应的主变进线构架及基础，主变防火墙，独立避雷针基础及56米高独立避雷针等。2.1.2地质地貌及气象条件a）地质地貌：永昌县地形复杂，山峦起伏，河渠纵横，川原山峰相间，戈壁绿洲相连。境南祁连山层峦叠嶂，境北龙首山巍峨绵延，大黄山、武当山夹居其间，形成县境内3个隆起带、两个狭长走廊平原和一块残丘戈壁荒漠区。地势走向西南高东北低。西南部冷龙岭主峰海拔4442米，为县内最高峰；东部戈壁沙漠区的张家坑海拔1327米，为县内最低处。县城所在地海拔1978米。1、南部中、高山山地包括县境南的大黄山和祁连山冷龙岭、北松林、盖掌大坂等一系列的平缓山脉和山间盆地，海拔在2500—4000米以上。阴坡有成片天然乔、灌林覆盖，阳坡为山地草场，为该县主要的林...
