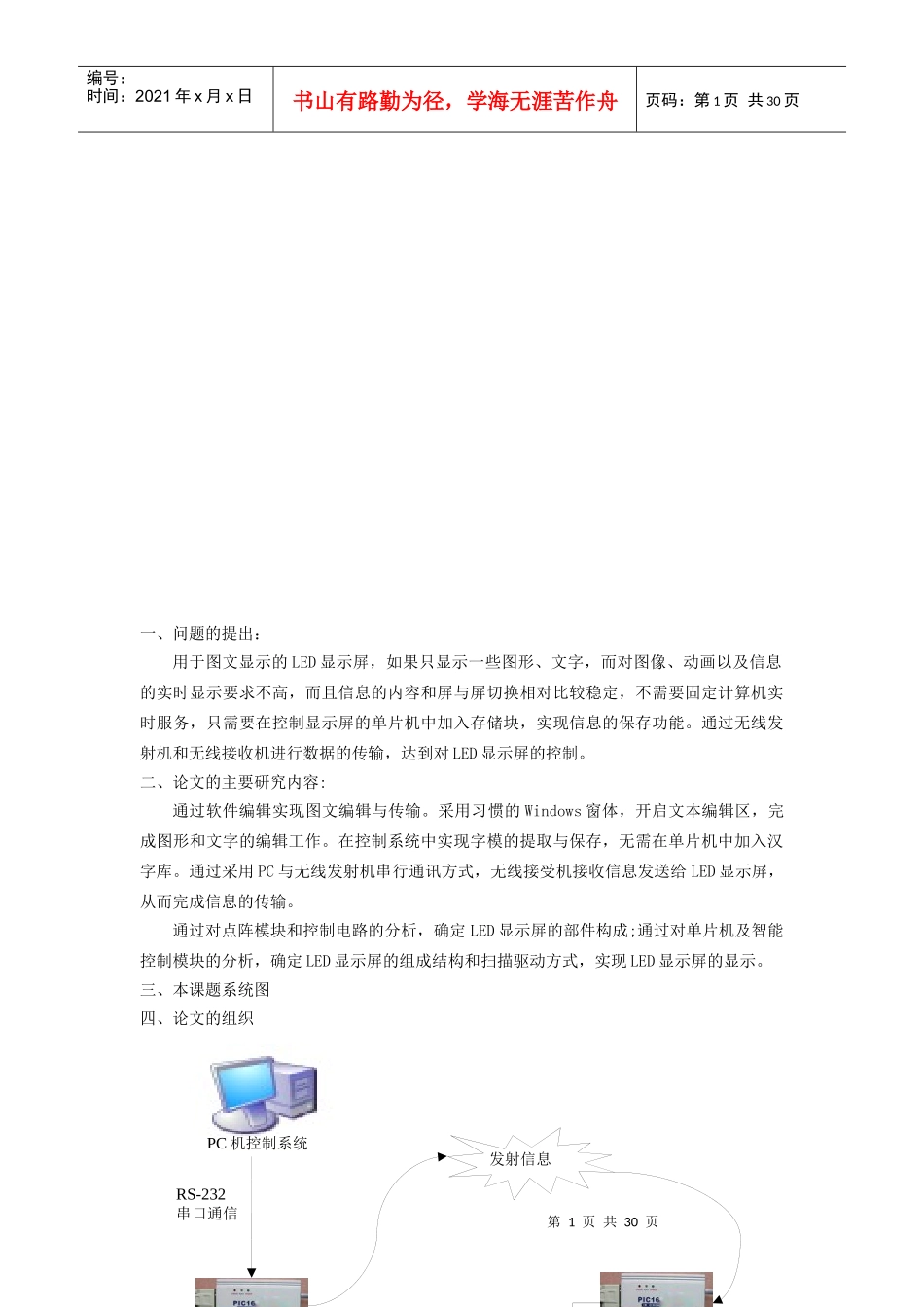

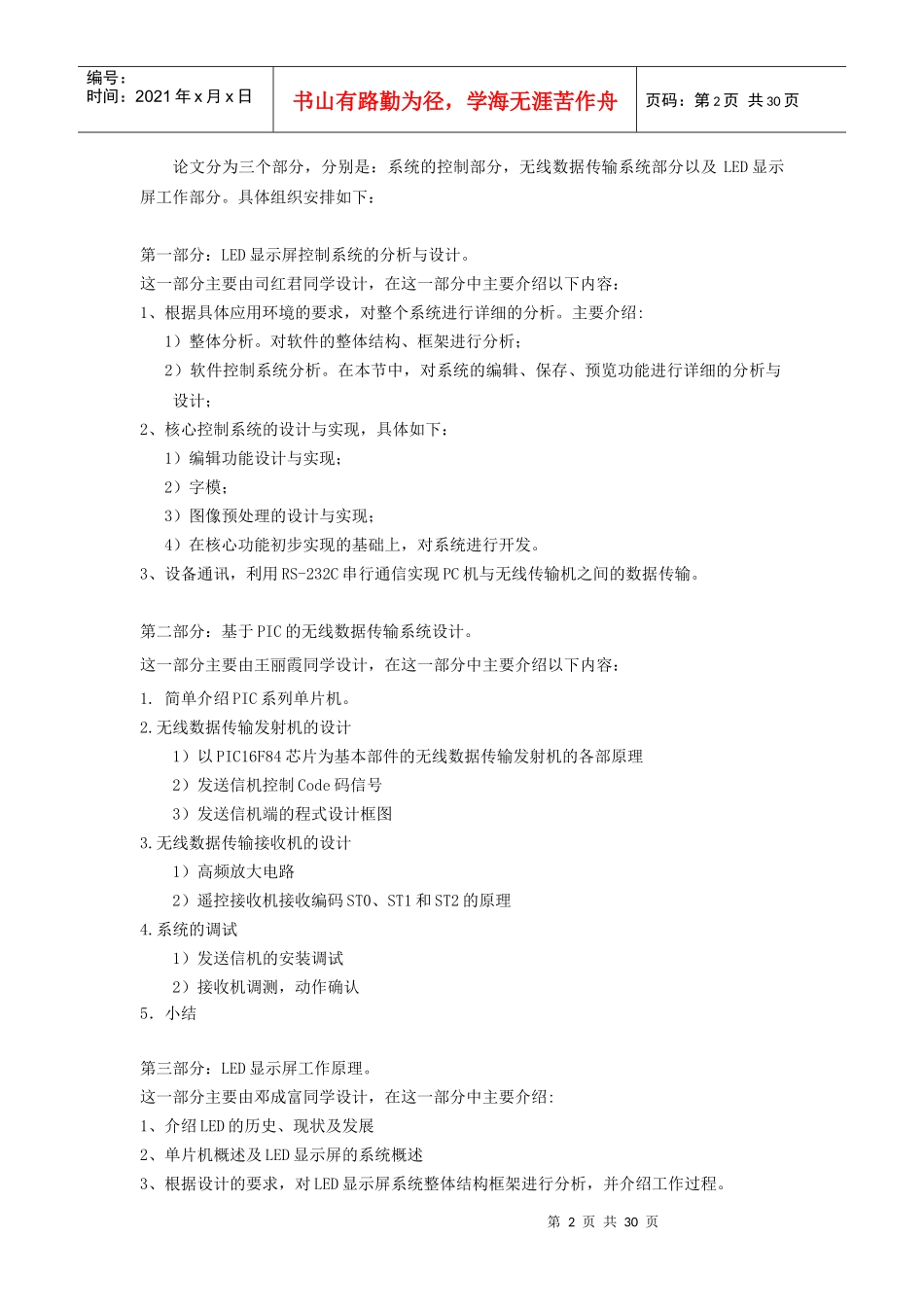

毕业论文(设计)题目LED显示屏控制系统的分析与设计第1页共30页RS-232串口通信发射信息PC机控制系统编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页一、问题的提出：用于图文显示的LED显示屏，如果只显示一些图形、文字，而对图像、动画以及信息的实时显示要求不高，而且信息的内容和屏与屏切换相对比较稳定，不需要固定计算机实时服务，只需要在控制显示屏的单片机中加入存储块，实现信息的保存功能。通过无线发射机和无线接收机进行数据的传输，达到对LED显示屏的控制。二、论文的主要研究内容:通过软件编辑实现图文编辑与传输。采用习惯的Windows窗体，开启文本编辑区，完成图形和文字的编辑工作。在控制系统中实现字模的提取与保存，无需在单片机中加入汉字库。通过采用PC与无线发射机串行通讯方式，无线接受机接收信息发送给LED显示屏，从而完成信息的传输。通过对点阵模块和控制电路的分析，确定LED显示屏的部件构成;通过对单片机及智能控制模块的分析，确定LED显示屏的组成结构和扫描驱动方式，实现LED显示屏的显示。三、本课题系统图四、论文的组织第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页论文分为三个部分，分别是：系统的控制部分，无线数据传输系统部分以及LED显示屏工作部分。具体组织安排如下：第一部分：LED显示屏控制系统的分析与设计。这一部分主要由司红君同学设计，在这一部分中主要介绍以下内容：1、根据具体应用环境的要求，对整个系统进行详细的分析。主要介绍:1）整体分析。对软件的整体结构、框架进行分析；2）软件控制系统分析。在本节中，对系统的编辑、保存、预览功能进行详细的分析与设计；2、核心控制系统的设计与实现，具体如下：1）编辑功能设计与实现；2）字模；3）图像预处理的设计与实现；4）在核心功能初步实现的基础上，对系统进行开发。3、设备通讯，利用RS-232C串行通信实现PC机与无线传输机之间的数据传输。第二部分：基于PIC的无线数据传输系统设计。这一部分主要由王丽霞同学设计，在这一部分中主要介绍以下内容：1.简单介绍PIC系列单片机。2.无线数据传输发射机的设计1）以PIC16F84芯片为基本部件的无线数据传输发射机的各部原理2）发送信机控制Code码信号3）发送信机端的程式设计框图3.无线数据传输接收机的设计1）高频放大电路2）遥控接收机接收编码ST0、ST1和ST2的原理4.系统的调试1）发送信机的安装调试2）接收机调测，动作确认5．小结第三部分：LED显示屏工作原理。这一部分主要由邓成富同学设计，在这一部分中主要介绍:1、介绍LED的历史、现状及发展2、单片机概述及LED显示屏的系统概述3、根据设计的要求，对LED显示屏系统整体结构框架进行分析，并介绍工作过程。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页1、硬件设计。主要完成LED显示屏的驱动任务，采用MCS51系列单片机控制，单片机主要负责与上位机间的通讯接收文件信息并保存，通过行列驱动器控制完成LED点阵的驱动和控制信号。2、软件设计。主要介绍LED点阵汉字的显示原理，并通过字模提取软件将16×16点阵的汉字字模转换成8×32的编码，进行编辑语言输入。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页目录前言摘要第1章绪论1.1LED显示屏的研究背景及意义1.2软件开发工具C++概述第2章LED显示屏控制系统的系统分析2.1整体分析2.2计算机软件模块分析与设计第3章串行接口3.1串行通信的工作原理3.2RS-232C串行通信简介3.3RS-232C引脚及使用3.4MAX-232介绍第4章软件控制系统设计与实现4.1编辑功能设计与实现4.2字模提取4.3效果添加与预览功能的设计与实现4.4控制系统软件设计第5章总结参考文献致谢Abstract第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页LED显示屏控制系统的研究与设计司红君南京信息工程大学电子与信息工程学院，南京210044摘要：本文根据LED图文显示屏系统的具体要求，通过查阅资料，分析并归纳出具体设计方案。...
