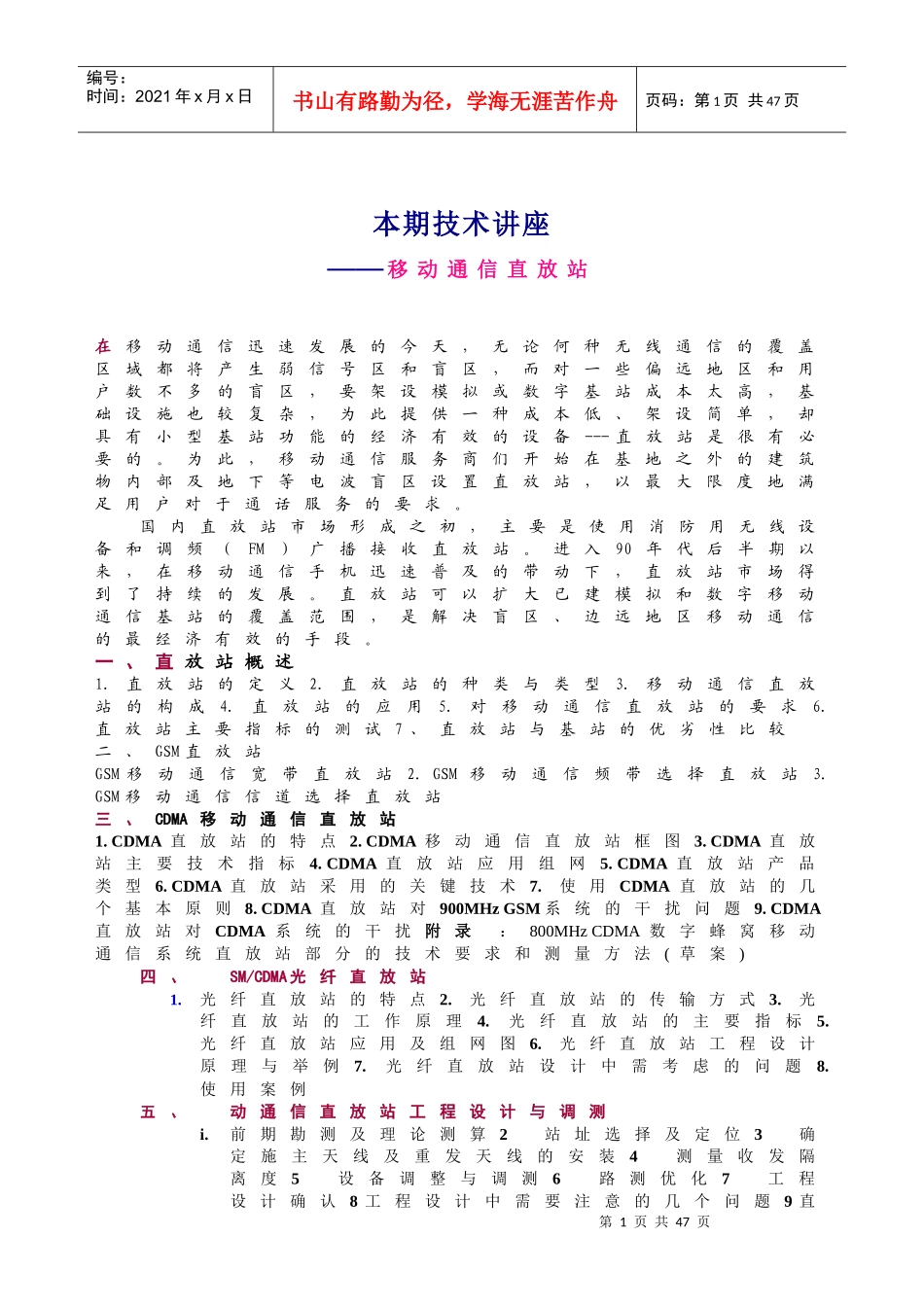

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页本期技术讲座——移动通信直放站在移动通信迅速发展的今天，无论何种无线通信的覆盖区域都将产生弱信号区和盲区，而对一些偏远地区和用户数不多的盲区，要架设模拟或数字基站成本太高，基础设施也较复杂，为此提供一种成本低、架设简单，却具有小型基站功能的经济有效的设备---直放站是很有必要的。为此，移动通信服务商们开始在基地之外的建筑物内部及地下等电波盲区设置直放站，以最大限度地满足用户对于通话服务的要求。国内直放站市场形成之初，主要是使用消防用无线设备和调频（FM）广播接收直放站。进入90年代后半期以来，在移动通信手机迅速普及的带动下，直放站市场得到了持续的发展。直放站可以扩大已建模拟和数字移动通信基站的覆盖范围，是解决盲区、边远地区移动通信的最经济有效的手段。一、直放站概述1.直放站的定义2.直放站的种类与类型3.移动通信直放站的构成4.直放站的应用5.对移动通信直放站的要求6.直放站主要指标的测试7、直放站与基站的优劣性比较二、GSM直放站GSM移动通信宽带直放站2.GSM移动通信频带选择直放站3.GSM移动通信信道选择直放站三、CDMA移动通信直放站1.CDMA直放站的特点2.CDMA移动通信直放站框图3.CDMA直放站主要技术指标4.CDMA直放站应用组网5.CDMA直放站产品类型6.CDMA直放站采用的关键技术7.使用CDMA直放站的几个基本原则8.CDMA直放站对900MHzGSM系统的干扰问题9.CDMA直放站对CDMA系统的干扰附录：800MHzCDMA数字蜂窝移动通信系统直放站部分的技术要求和测量方法(草案)四、SM/CDMA光纤直放站1.光纤直放站的特点2.光纤直放站的传输方式3.光纤直放站的工作原理4.光纤直放站的主要指标5.光纤直放站应用及组网图6.光纤直放站工程设计原理与举例7.光纤直放站设计中需考虑的问题8.使用案例五、动通信直放站工程设计与调测i.前期勘测及理论测算2站址选择及定位3确定施主天线及重发天线的安装4测量收发隔离度5设备调整与调测6路测优化7工程设计确认8工程设计中需要注意的几个问题9直第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页放站上下行平衡的说明六、移动通信直放站的选型与工程安装1.直放站选型时需要注意的问题2、安装直放站时需要注意的几个问题3、直放站要充分发挥其性能需具备的条件4、直放站的工程服务七、直放站工程安装时常见问题解答正文一、直放站概述1.直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。2.直放站的种类与类型(1)移动通信直放站的种类---从传输信号分有GSM直放站和CDMA直放站;---从安装场所来分有室外型机和室内型机;---从传输带宽来分有宽带直放站和选频（选信道）直放站;---从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。?(2)移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。通过架设直放站不...
