TD-SCDMA直放站ALC控制方案研究

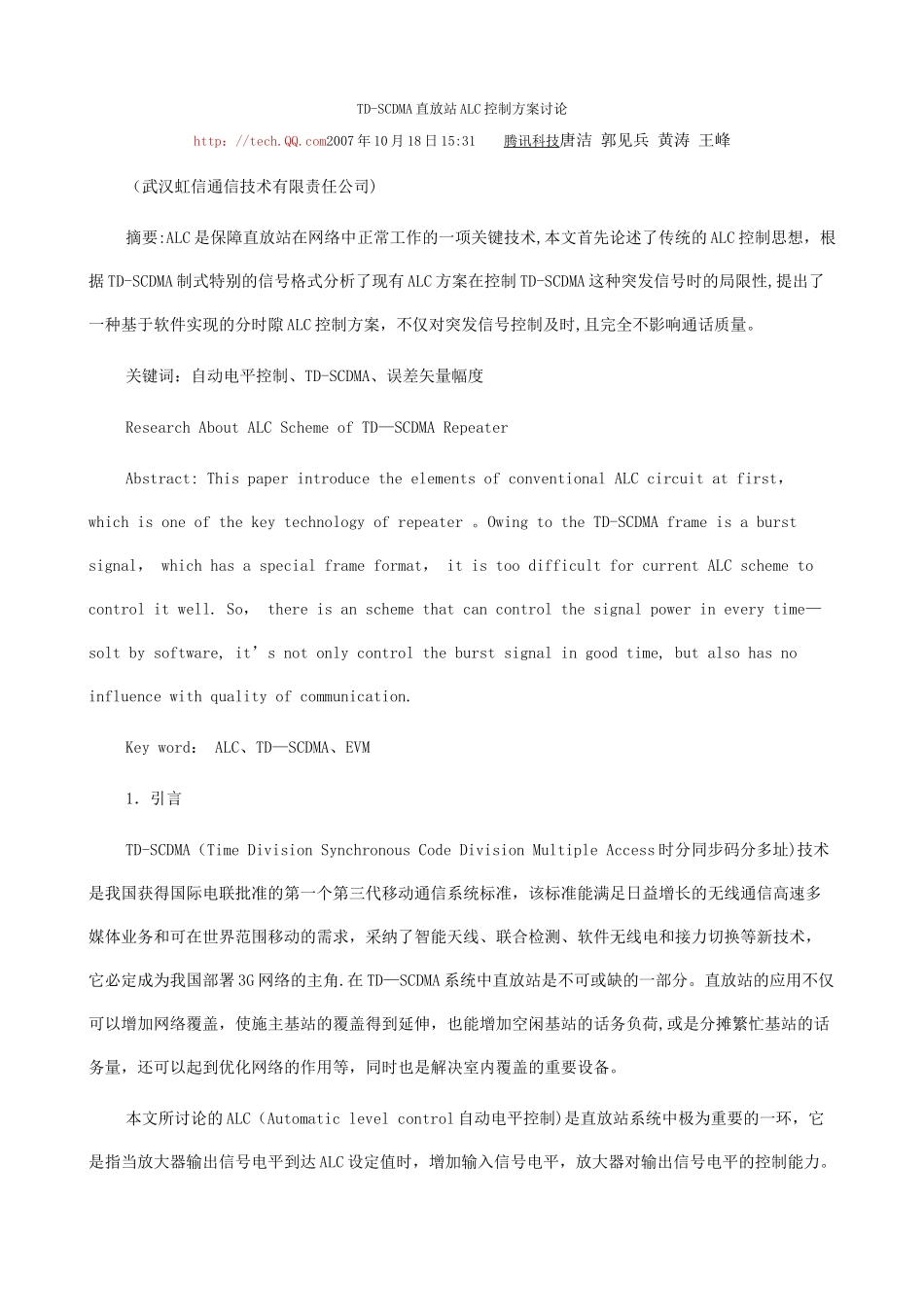

TD-SCDMA 直放站 ALC 控制方案讨论http：//tech.QQ.com2007 年 10 月 18 日 15:31 腾讯科技唐洁 郭见兵 黄涛 王峰 （武汉虹信通信技术有限责任公司) 摘要:ALC 是保障直放站在网络中正常工作的一项关键技术,本文首先论述了传统的 ALC 控制思想，根据 TD-SCDMA 制式特别的信号格式分析了现有 ALC 方案在控制 TD-SCDMA 这种突发信号时的局限性,提出了一种基于软件实现的分时隙 ALC 控制方案，不仅对突发信号控制及时,且完全不影响通话质量。 关键词：自动电平控制、TD-SCDMA、误差矢量幅度 Research About ALC Scheme of TD—SCDMA Repeater Abstract: This paper introduce the elements of conventional ALC circuit at first， which is one of the key technology of repeater 。Owing to the TD-SCDMA frame is a burst signal， which has a special frame format， it is too difficult for current ALC scheme to control it well. So， there is an scheme that can control the signal power in every time—solt by software, it’s not only control the burst signal in good time, but also has no influence with quality of communication.Key word： ALC、TD—SCDMA、EVM 1．引言 TD-SCDMA（Time Division Synchronous Code Division Multiple Access 时分同步码分多址)技术是我国获得国际电联批准的第一个第三代移动通信系统标准，该标准能满足日益增长的无线通信高速多媒体业务和可在世界范围移动的需求，采纳了智能天线、联合检测、软件无线电和接力切换等新技术，它必定成为我国部署 3G 网络的主角.在 TD—SCDMA 系统中直放站是不可或缺的一部分。直放站的应用不仅可以增加网络覆盖，使施主基站的覆盖得到延伸，也能增加空闲基站的话务负荷,或是分摊繁忙基站的话务量，还可以起到优化网络的作用等，同时也是解决室内覆盖的重要设备。 本文所讨论的 ALC（Automatic level control 自动电平控制)是直放站系统中极为重要的一环，它是指当放大器输出信号电平到达 ALC 设定值时，增加输入信号电平，放大器对输出信号电平的控制能力。对于直放站来说,ALC 技术所实现的功能就是一方面控制输出电平保证功放器件不会工作在过功率状态下,另一方面控制直放站的输出功率在覆盖允许范围内,既...
