池州市煤矿安全（瓦斯）监控系统验收标准（试行）VIP专享VIP免费

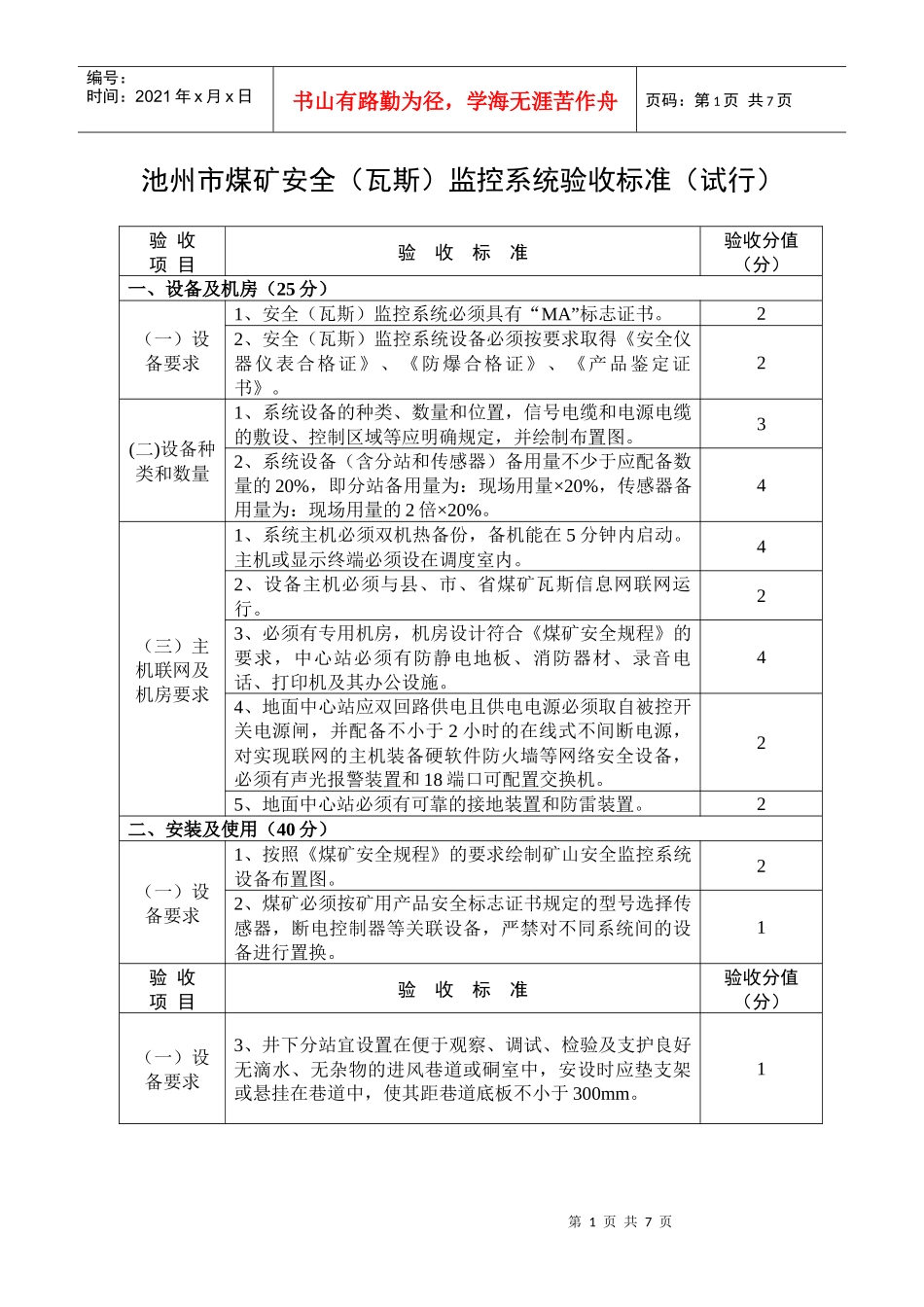

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页池州市煤矿安全（瓦斯）监控系统验收标准（试行）验收项目验收标准验收分值（分）一、设备及机房（25分）（一）设备要求1、安全（瓦斯）监控系统必须具有“MA”标志证书。22、安全（瓦斯）监控系统设备必须按要求取得《安全仪器仪表合格证》、《防爆合格证》、《产品鉴定证书》。2(二)设备种类和数量1、系统设备的种类、数量和位置，信号电缆和电源电缆的敷设、控制区域等应明确规定，并绘制布置图。32、系统设备（含分站和传感器）备用量不少于应配备数量的20%，即分站备用量为：现场用量×20%，传感器备用量为：现场用量的2倍×20%。4（三）主机联网及机房要求1、系统主机必须双机热备份，备机能在5分钟内启动。主机或显示终端必须设在调度室内。42、设备主机必须与县、市、省煤矿瓦斯信息网联网运行。23、必须有专用机房，机房设计符合《煤矿安全规程》的要求，中心站必须有防静电地板、消防器材、录音电话、打印机及其办公设施。44、地面中心站应双回路供电且供电电源必须取自被控开关电源闸，并配备不小于2小时的在线式不间断电源，对实现联网的主机装备硬软件防火墙等网络安全设备，必须有声光报警装置和18端口可配置交换机。25、地面中心站必须有可靠的接地装置和防雷装置。2二、安装及使用（40分）（一）设备要求1、按照《煤矿安全规程》的要求绘制矿山安全监控系统设备布置图。22、煤矿必须按矿用产品安全标志证书规定的型号选择传感器，断电控制器等关联设备，严禁对不同系统间的设备进行置换。1验收项目验收标准验收分值（分）（一）设备要求3、井下分站宜设置在便于观察、调试、检验及支护良好无滴水、无杂物的进风巷道或硐室中，安设时应垫支架或悬挂在巷道中，使其距巷道底板不小于300mm。1第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页4、甲烷、一氧化碳及温度传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并安装维护方便，不影响行人和行车。15、安全监控设备之间必须使用阻燃电缆连接，严禁与调度电话电线和动力电缆等共用。16、低瓦斯矿井采煤工作面及回风巷必须设置甲烷传感器。17、采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器。18、矿井的煤巷、半煤岩巷掘进工作面必须在工作面设置甲烷传感器。19、掘进工作面采用串联通风时必须在被串掘进工作面的局部通风机前设置甲烷传感器。110、设在回风流中的机电设备硐室的进风侧必须设置甲烷传感器。111、每个采区回风巷、一翼回风巷及总回风巷测风站应设置风速传感器及甲烷传感器，上述地点内临时施工的电气设备上风10-15米处应设置甲烷传感器。当风速低于或超过《煤矿安全规程》的规定值时应发出声光报警信号。112、主要通风机的风硐内应设置风压传感器。主要通风机、局部通风机必须设置设备开停传感器。113、矿井和采区主要进回风巷道中的主要风门处必须设置风门开关传感器，当两道风门同时打开时发出声光报警信号。114、为监测被控设备瓦斯超限及监控设备故障是否断电，被近代开关的负荷侧必须设置馈电传感器。1验收项目验收标准验收分值（分）第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（二）传感器的设置各类传感器的设置位置及报警浓度、断电浓度、复电浓度和断电范围的定义必须符合国家安全标准《煤矿安全监控系统及检测仪器使用管理范围》（AQ1029-2007）的要求。4（三）调校与故障处理1、安全监控设备必须按《煤矿安全规程》162条规定定期（一个月至少一次）调试。22、甲烷传感器必须按规定定期调校并建立调校记录备案。13、安全监控设备发生故障时必须及时处理，在出现故障期间必须有安全措施，并建立故障记录。1（四）系统各项控制功能1、声光报警及断电/复电控制①甲烷浓度达到或超过报警浓度时系统能实现声光报警。1②甲烷浓度达到或超过断电浓度时系统能切断被控设备电源并闭锁；甲烷浓度低于复电浓度时系统能自动解锁。1③与闭锁控制有关的设...
