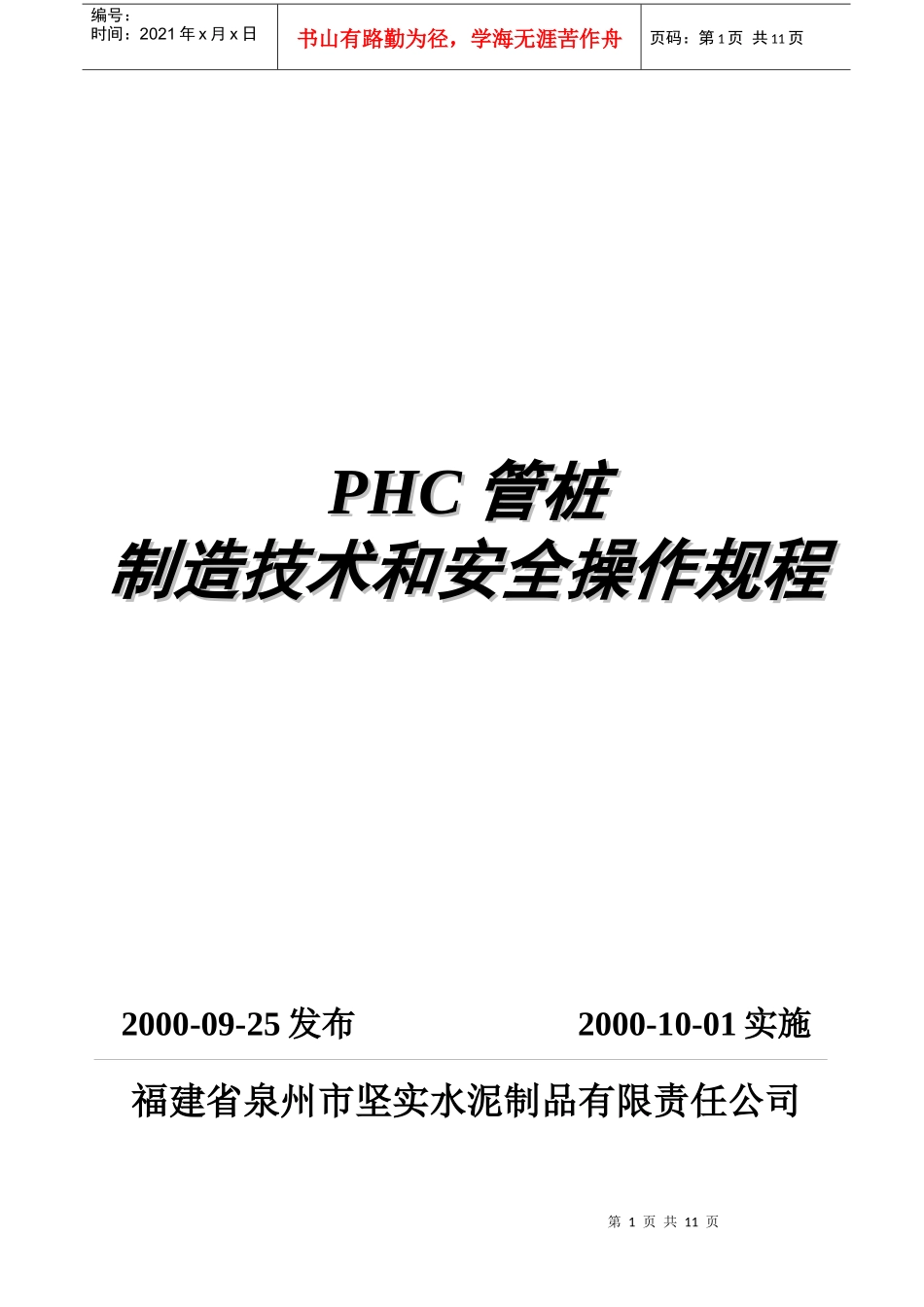

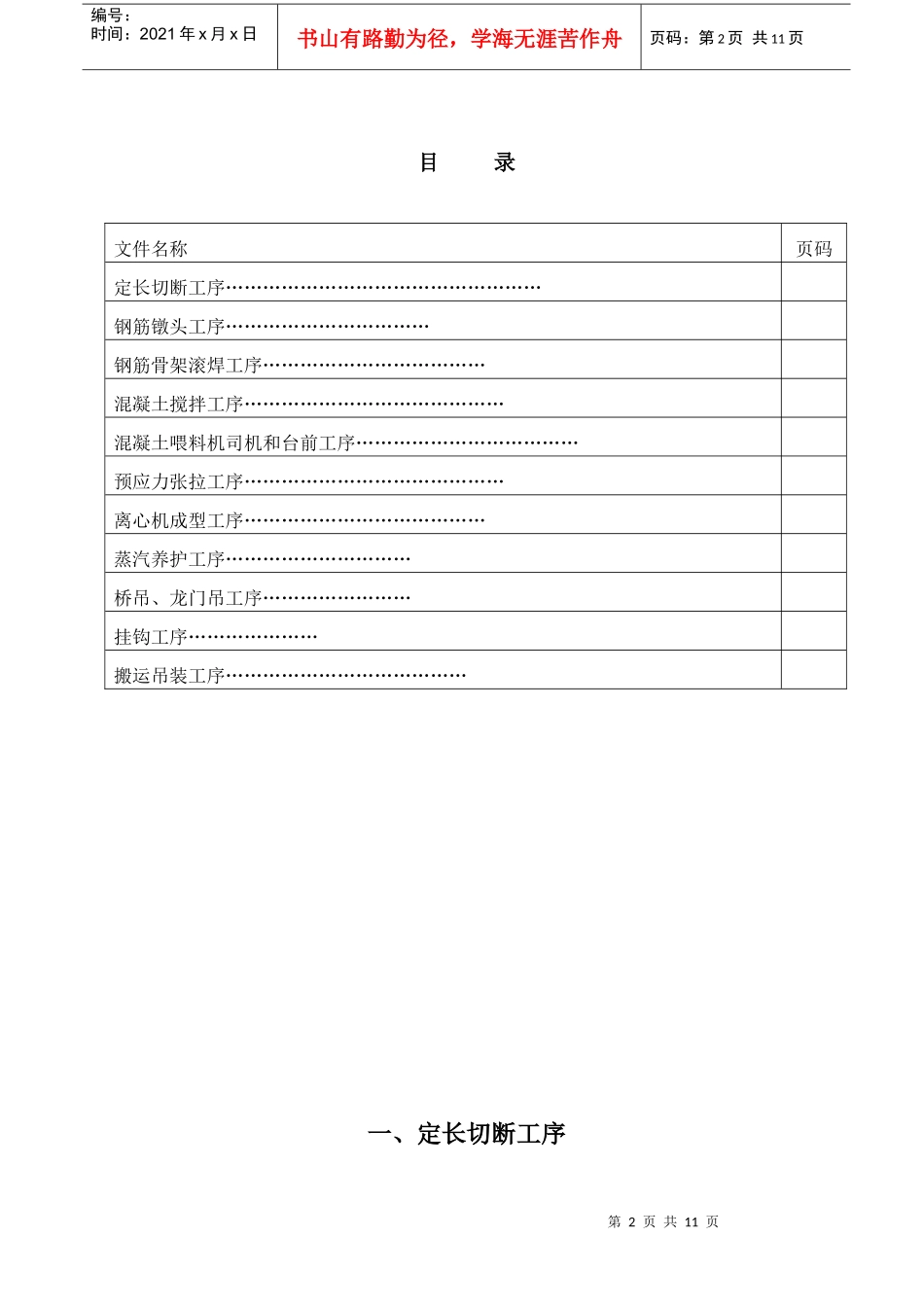

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页PHCPHC管桩管桩制造技术和安全操作规程制造技术和安全操作规程2000-09-25发布2000-10-01实施福建省泉州市坚实水泥制品有限责任公司第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页目录文件名称页码定长切断工序……………………………………………钢筋镦头工序……………………………钢筋骨架滚焊工序………………………………混凝土搅拌工序……………………………………混凝土喂料机司机和台前工序………………………………预应力张拉工序……………………………………离心机成型工序…………………………………蒸汽养护工序…………………………桥吊、龙门吊工序……………………挂钩工序…………………搬运吊装工序…………………………………一、定长切断工序第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1、根据管桩的长度规格来切断预应力主筋，称为定长切断。开工前应检查放线盘、送线滚轮、高速砂轮切断机的电源开关是否正常：各润滑点是否缺油。确定正常后，把定位器固定在需要的尺寸上。2、把盘状高强钢筋放进线盘，并把线头引出，放进送滚轮夹紧，带进线槽内，即可开机。3、当钢筋被送到定长定位器时，会触动微动开关，放线盘和滚轮的电机会自动断电停止。4、摇动砂轮切断机上的手柄把钢筋夹紧，并把切断机小车再往前送，顶紧定长定位器，确认到位准确后，即可开机切断。就可把钢筋卸下。再如此重复操作即可。5、本工段的质量要求：单根管桩同束钢筋中，下料长度的相对误差值不得大于L/5000；切断端面应平整，不得歪斜或有毛边；也不应有局部弯曲。二、钢筋镦头工序1、接通外部电源及机内电气柜的漏电开关及空气开关。观察电压表的电压是否达到380V。电压应在399~361V之间。如超出允许范围应报告设备主管人。2、检查夹具的规格与钢筋的直径是否相符。3、接通压缩空气，打开进气阀，观察三联通上的压力表读数。气压必须达到0.69Mpa（即7kgf/cm2）左右，才可进行下一步的操作。4、把钢筋放进紧贴固定夹具的凹面，并将钢筋端头顶在镦头柱上。5、用脚踏一下脚踏开关，随即将脚移开。夹紧、加温、顶镦等十个程序便开始自动完成。加工完成后，限位开关动作及电机两部分均恢复初始状态。6、取出镦好头的钢筋。7、本工段的质量要求：单根管桩同束钢筋镦头后，其有效长度的相对误差值不应大于L/4000，而且镦头强度不得低于该材料标准强度的90%。头部不得歪斜，也不得有横向或纵向裂纹。镦头的尺寸应符合下图要求：8、工作台上不准堆放工具及其它物件。工作完毕必须将整机灰尘和污物清扫干净，关闭电源和压缩空气进气阀。三、钢筋骨架滚焊工序D第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1、不得使用锈蚀严重的钢筋进行滚焊，以防滚焊不牢而脱焊。如有铁锈，应进行除锈处理后才能使用。2、工作前应检查电器线路，张拉车架的行程开关：电控箱开关等是否完好，所有按钮是否灵敏可靠。应经常检查滚筒电刷磨损情况，当磨损量达1/2时应更换。3、检查牵引车情况，并试空转，一切正常后方可进行生产操作。4、打开冷却水阀门，查看是否通水，如水路不通严禁操作。5、检查电极铜盘附近的人员应离开，以防止导线臂伤人。6、开机时先原地空绕2~3圈不点焊，随即开机通电滚焊。滚焊结束时也断电不点焊原地空绕2~3圈。操作时应全神观注线盘的放线情况，控制好放线速度，不能太快，也不能太慢。8、停车后，由于惯性原因线盘仍然转动，此时可启动倒车按钮，使线盘立即停止。9、线盘运转时，闲杂人员不准靠近，防止点焊火花灼伤人。10、严禁带手套操作滚焊机（包括按电钮）。11、钢筋骨架的吊运及堆放时应做到以下几点：（1）钢筋骨架严禁从高处抛下，亦不准将骨架在地面拖拉。（2）吊运时，吊钩的受力点应放在主筋与螺旋筋交叉点处，严禁吊钩直接钩在螺旋筋上而导致钢筋骨吊架脱焊。（3）把制作好的钢筋骨架按不同规格堆放整齐，层数不宜太高。12...
