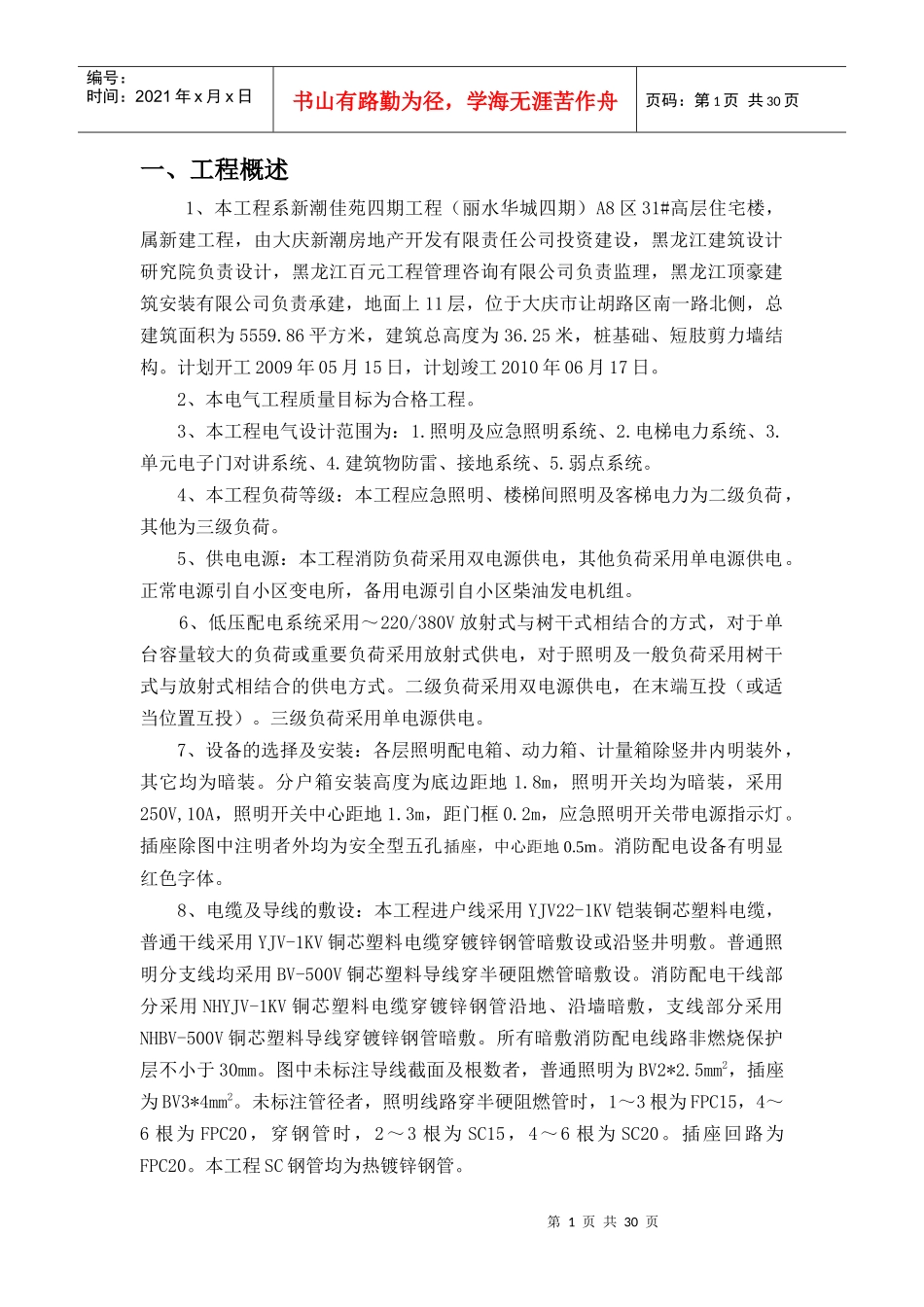

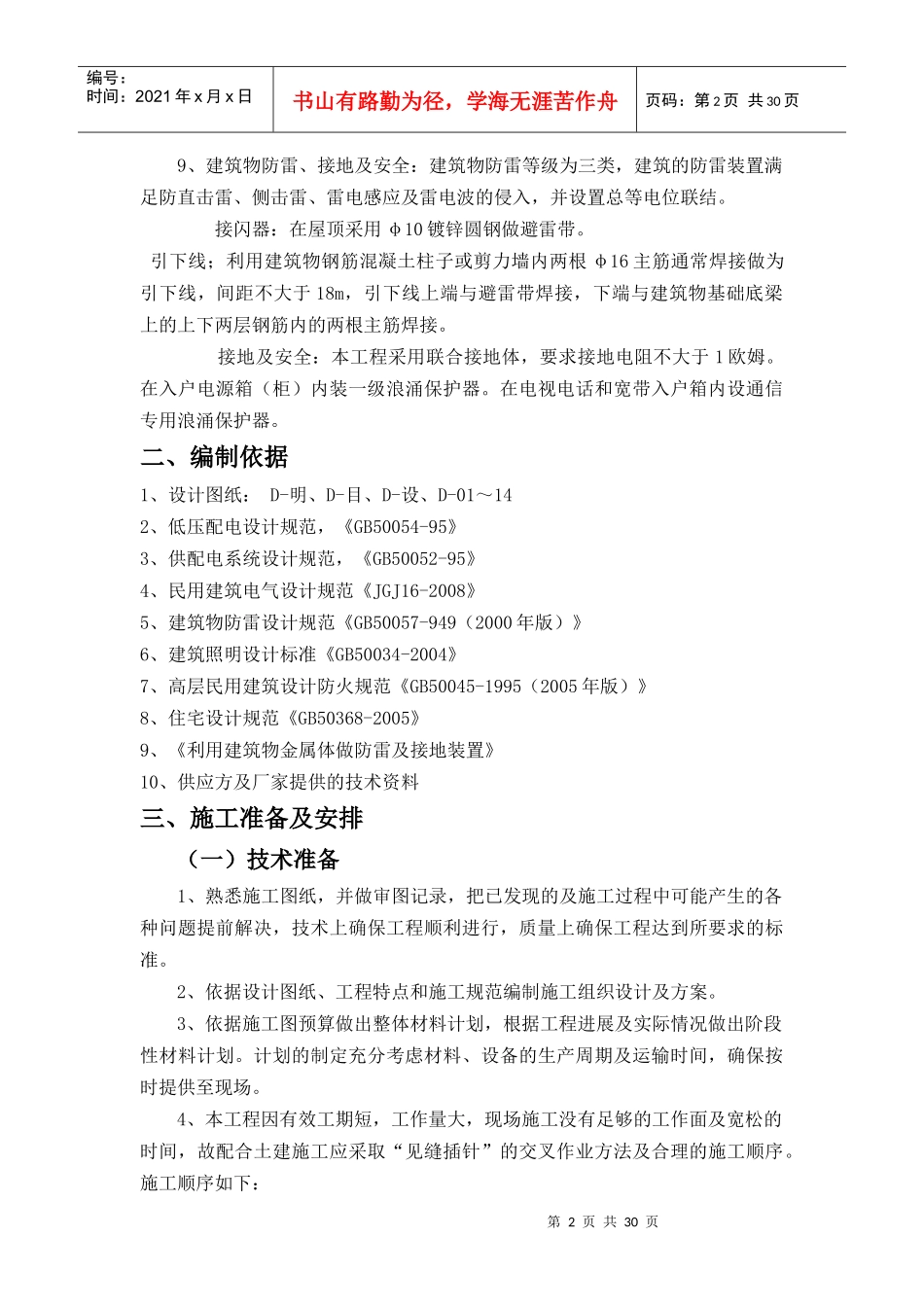

第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页一、工程概述1、本工程系新潮佳苑四期工程(丽水华城四期)A8区31#高层住宅楼,属新建工程,由大庆新潮房地产开发有限责任公司投资建设,黑龙江建筑设计研究院负责设计,黑龙江百元工程管理咨询有限公司负责监理,黑龙江顶豪建筑安装有限公司负责承建,地面上11层,位于大庆市让胡路区南一路北侧,总建筑面积为5559.86平方米,建筑总高度为36.25米,桩基础、短肢剪力墙结构。计划开工2009年05月15日,计划竣工2010年06月17日。2、本电气工程质量目标为合格工程。3、本工程电气设计范围为:1.照明及应急照明系统、2.电梯电力系统、3.单元电子门对讲系统、4.建筑物防雷、接地系统、5.弱点系统。4、本工程负荷等级:本工程应急照明、楼梯间照明及客梯电力为二级负荷,其他为三级负荷。5、供电电源:本工程消防负荷采用双电源供电,其他负荷采用单电源供电。正常电源引自小区变电所,备用电源引自小区柴油发电机组。6、低压配电系统采用~220/380V放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采用放射式供电,对于照明及一般负荷采用树干式与放射式相结合的供电方式。二级负荷采用双电源供电,在末端互投(或适当位置互投)。三级负荷采用单电源供电。7、设备的选择及安装:各层照明配电箱、动力箱、计量箱除竖井内明装外,其它均为暗装。分户箱安装高度为底边距地1.8m,照明开关均为暗装,采用250V,10A,照明开关中心距地1.3m,距门框0.2m,应急照明开关带电源指示灯。插座除图中注明者外均为安全型五孔插座,中心距地0.5m。消防配电设备有明显红色字体。8、电缆及导线的敷设:本工程进户线采用YJV22-1KV铠装铜芯塑料电缆,普通干线采用YJV-1KV铜芯塑料电缆穿镀锌钢管暗敷设或沿竖井明敷。普通照明分支线均采用BV-500V铜芯塑料导线穿半硬阻燃管暗敷设。消防配电干线部分采用NHYJV-1KV铜芯塑料电缆穿镀锌钢管沿地、沿墙暗敷,支线部分采用NHBV-500V铜芯塑料导线穿镀锌钢管暗敷。所有暗敷消防配电线路非燃烧保护层不小于30mm。图中未标注导线截面及根数者,普通照明为BV2*2.5mm2,插座为BV3*4mm2。未标注管径者,照明线路穿半硬阻燃管时,1~3根为FPC15,4~6根为FPC20,穿钢管时,2~3根为SC15,4~6根为SC20。插座回路为FPC20。本工程SC钢管均为热镀锌钢管。第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页9、建筑物防雷、接地及安全:建筑物防雷等级为三类,建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入,并设置总等电位联结。接闪器:在屋顶采用φ10镀锌圆钢做避雷带。引下线;利用建筑物钢筋混凝土柱子或剪力墙内两根φ16主筋通常焊接做为引下线,间距不大于18m,引下线上端与避雷带焊接,下端与建筑物基础底梁上的上下两层钢筋内的两根主筋焊接。接地及安全:本工程采用联合接地体,要求接地电阻不大于1欧姆。在入户电源箱(柜)内装一级浪涌保护器。在电视电话和宽带入户箱内设通信专用浪涌保护器。二、编制依据1、设计图纸:D-明、D-目、D-设、D-01~142、低压配电设计规范,《GB50054-95》3、供配电系统设计规范,《GB50052-95》4、民用建筑电气设计规范《JGJ16-2008》5、建筑物防雷设计规范《GB50057-949(2000年版)》6、建筑照明设计标准《GB50034-2004》7、高层民用建筑设计防火规范《GB50045-1995(2005年版)》8、住宅设计规范《GB50368-2005》9、《利用建筑物金属体做防雷及接地装置》10、供应方及厂家提供的技术资料三、施工准备及安排(一)技术准备1、熟悉施工图纸,并做审图记录,把已发现的及施工过程中可能产生的各种问题提前解决,技术上确保工程顺利进行,质量上确保工程达到所要求的标准。2、依据设计图纸、工程特点和施工规范编制施工组织设计及方案。3、依据施工图预算做出整体材料计划,根据工程进展及实际情况做出阶段性材料计划。计划的制定充分考虑材料、设备的生产周期及运输时间,确保按时提供至现场。4、本工程因有效工期短,工作量大,现场施工没有足够的工作面及宽松的时...
