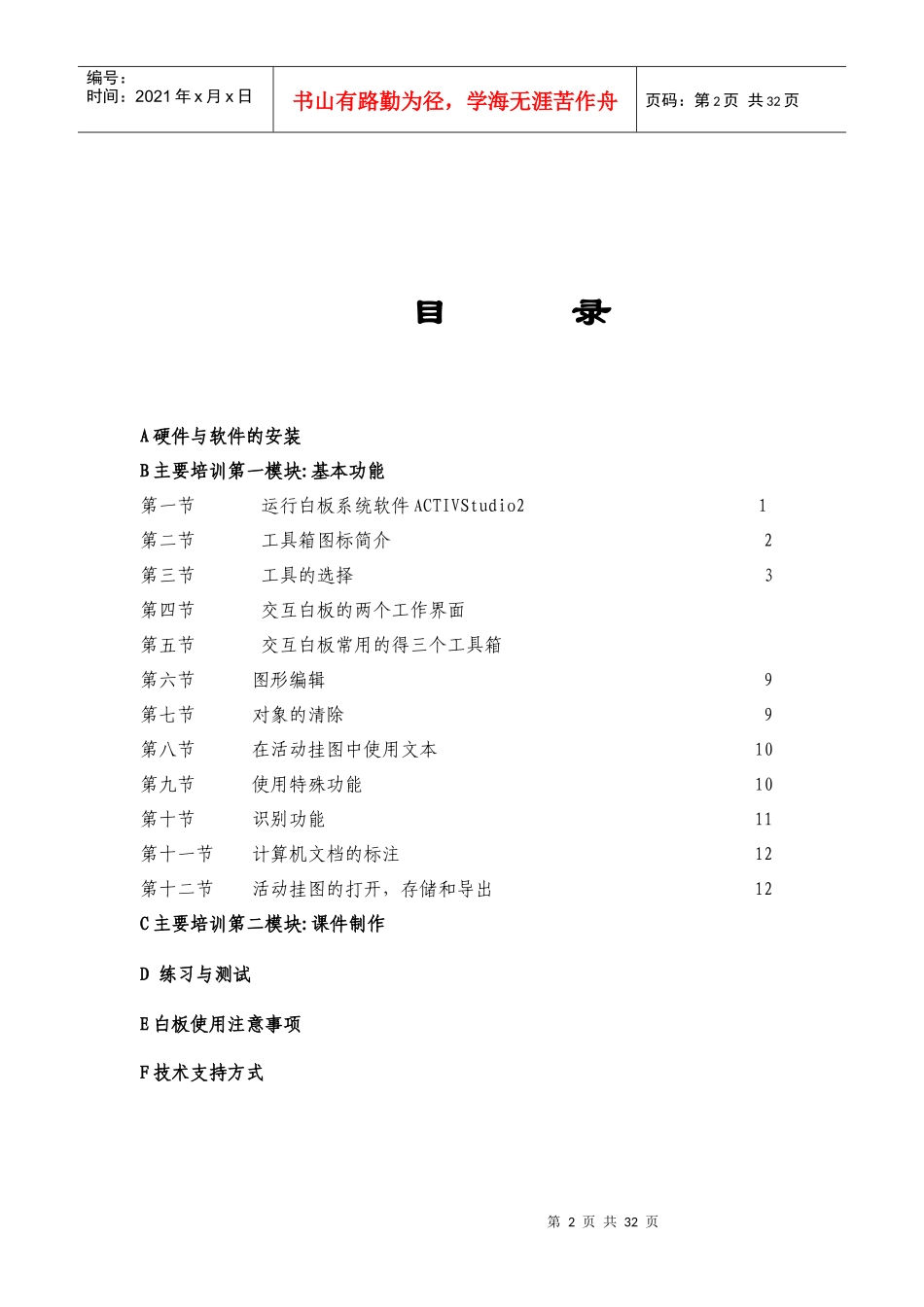

普罗米修斯(PROMETHEAN)国际公司ACTIVBoard交互式电子白板用户培训手册(中国大陆地区)(2007版)第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页目录A硬件与软件的安装B主要培训第一模块:基本功能第一节运行白板系统软件ACTIVStudio21第二节工具箱图标简介2第三节工具的选择3第四节交互白板的两个工作界面第五节交互白板常用的得三个工具箱第六节图形编辑9第七节对象的清除9第八节在活动挂图中使用文本10第九节使用特殊功能10第十节识别功能11第十一节计算机文档的标注12第十二节活动挂图的打开，存储和导出12C主要培训第二模块:课件制作D练习与测试E白板使用注意事项F技术支持方式第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页A硬件与软件的安装1从支架箱取出移动支架，按说明，可以很容易的安装好。或把白板箱中的一套挂钩（4个挂钩）按安装图纸安装在墙上2从白板包装箱中，取出白板，将白挂在移动支架或墙上的挂钩上3将电源线和USB线与白板相连4将USB的另一头接入所用电脑的某个USB口（注意，以后每次使用白板系统，都要将硬件的USB接在同一个USB口上）5将投影仪安装好，用VGA线把电脑和投影仪连接好6将软件盘按顺序安装到电脑光驱中，顺序为01）ActiveStudio2PE中文02）DirectX903）QuickTime04）Shockwave05）ACTIVstudio全版中文资源安装版06）白板驱动更新07）备课板驱动08）双击桌面ActiveStudio2PE，第一次启动软件，有一个注册过程，把软件光盘盒内的注册码输入即可09）ActiveStudio2PE最新更新2006.117在电脑键盘上将画面切换到投影，将电脑桌面画面打到白板上8调整投影机，使得画面能打到近似满屏第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页B主要培训第一模块:基本功能第一节运行白板系统软件ACTIVStudio21．确定投影仪，白板，计算机正确连接。2．如果第一次使用或上次使用后，投影仪或白板发生位移。请用鼠标右键点击快捷启动图标中的然后选中Configure就可进入5点的笔尖校正。3．电子笔的使用功能如下图4．双击桌面上的图标启动交互白板系统软件。成功后会出现主工具箱图标，如下图1所示第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页第二节工具箱图标简介图1在绝大多数场合下（放大、聚光和揭幕等状态下除外），无论在计算机工作界面还是活动挂图工作界面，软件工具箱图标总是悬浮在页面的最上层，以便于用户使用。1．菜单按钮：点击可以进入软件的主功能界面（进入高级设定和保存打开活动挂图）。2．活动挂图按钮：点击可以显示或隐藏移动挂图界面，同时切换在电脑界面和活动挂图界面。3．笔色按钮：单击左键可选择不同颜色作注释。单击右键可选择更多颜色。4．标题栏：按住笔尖在标题栏上可以拖动工具箱到屏幕上的任何位置5．滚动按钮：可以显示和隐藏快捷栏6.桌面标记：在计算机界面上做标记7.笔宽控制按钮：滑轨滑动可选择笔划粗细。固定笔宽按钮：可提供四种不同的固定笔宽。单击右键有更多笔宽选择。第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页8工具栏：软件工具箱由许多工具组成，每个工具都有各自不同的功能。每一次操作之前必须按笔尖（相当于单击鼠标左键）选择对应的工具按钮，使其突出或凹陷。工具栏有如下按钮对象选择按钮：选择要操作的对象。书写笔按钮：可用来书写、绘画等，书写时笔尖触及（不可脱离）白板稍微用力即可。高亮度笔按钮：提供不同粗细透明色来标注选定的对象。板擦按钮：擦除器，可擦除注释。文本按钮：在活动挂图界面添加标题，标签或文本。板擦控制按钮：滑轨滑动可选择板擦大小。清除注释层按钮：可将注释层所有注释一次性清除。撤消按钮：每左击一下，可取消上一次操作，直至取消完毕。恢复按钮：每左击一下，可还原上一次操作，直至还原完毕。快照按钮：可全屏或对选择的区域进行快照。聚光灯按钮：可拖动显示计算机屏幕或电子白板任何页面上的部分聚光内容。放大镜按钮...
