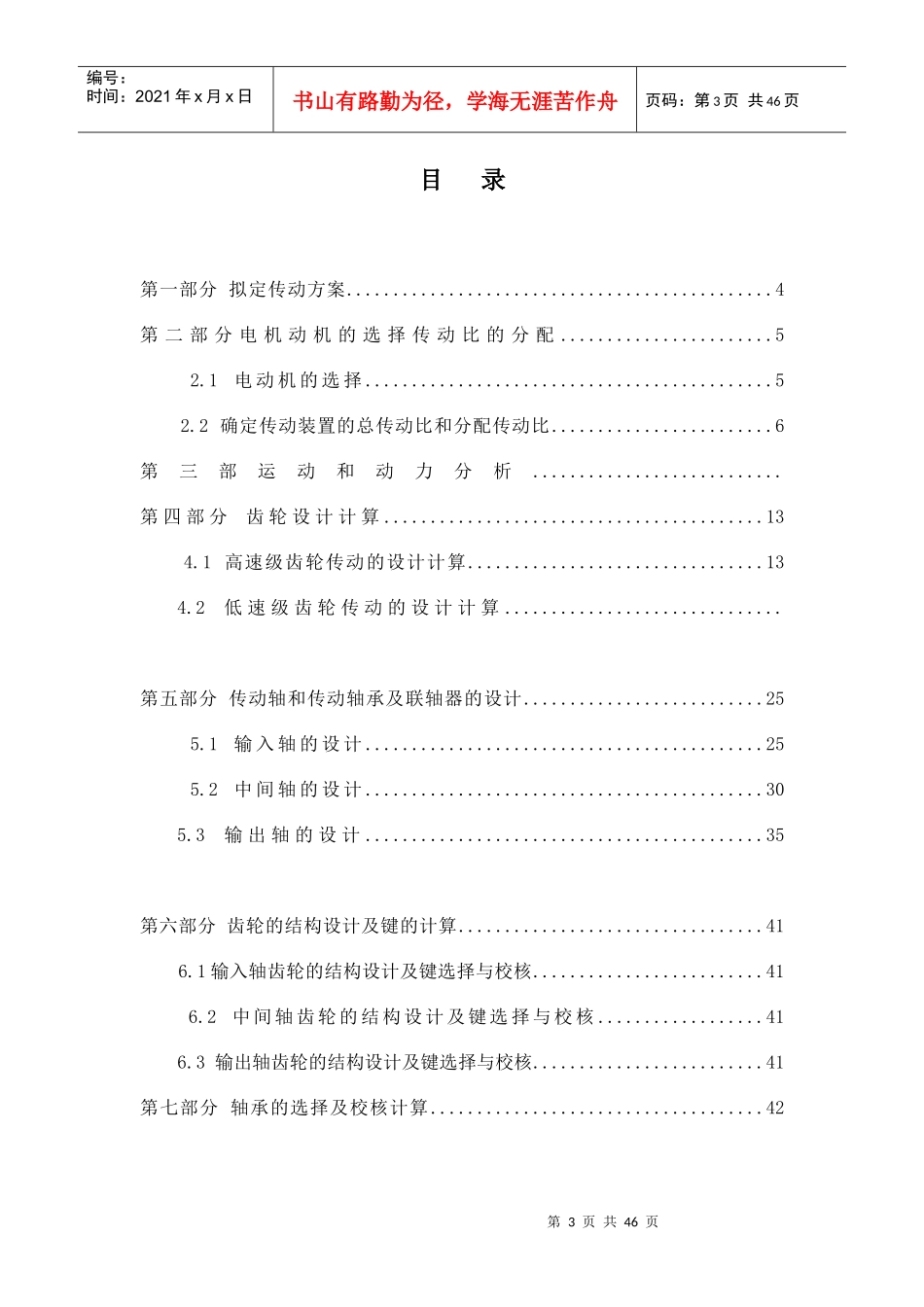

机械设计减速器设计说明书系别：专业：学生姓名：学号：指导教师：职称：第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页目录第一部分拟定传动方案..............................................4第二部分电机动机的选择传动比的分配.......................52.1电动机的选择............................................52.2确定传动装置的总传动比和分配传动比........................6第三部运动和动力分析...........................第四部分齿轮设计计算.........................................134.1高速级齿轮传动的设计计算................................134.2低速级齿轮传动的设计计算..............................第五部分传动轴和传动轴承及联轴器的设计..........................255.1输入轴的设计...........................................255.2中间轴的设计...........................................305.3输出轴的设计...........................................35第六部分齿轮的结构设计及键的计算.................................416.1输入轴齿轮的结构设计及键选择与校核.........................416.2中间轴齿轮的结构设计及键选择与校核..................416.3输出轴齿轮的结构设计及键选择与校核.........................41第七部分轴承的选择及校核计算....................................42第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页7.3输出轴的轴承计算与校核...................................43设计小结.......................................................49参考文献.......................................................50第一部分拟定传动方案1.1．初始数据1.工作要求；设计一带式运输机上的传动装置，工作中有轻微振动，经常满载工作，空载启动，单向运转，单班制工作（每天8小时）运输带运输带容许误差为5%。减速器为小批量生产，使用年限为5年。2.工况数据：F=2000ND=300mmV=1m/s第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页1.2.传动方案特点1.组成：传动装置由电机、减速器、工作机组成。2.特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有一定的刚度。3.确定传动方案：考虑到电机转速较高采用二级直齿圆柱齿轮减速器，。备选方案方案一：对场地空间有较大要求，操作较为便捷方案二：第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页对场地要求较小，操作不便1.3方案分析方案一的场地空间有着较大要求，操作较为便捷。方案二对场地要求较小，但操作不便。由设计要求可知场地不收限制，故选择方案一。第二部分电动机的选择及传动比的分配2.1电机的选择第7页共46页第6页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共46页1.带轮的转速：2.工作机的功率3.计算传动装置总效率电机功率：4.电机的选择查电机类型适用Y型电机，同步转速为1000/min，满载转速为940r/min，功率为2.2kw的电机型号为Y112M-6.2.2传动比的分配第8页共46页第7页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共46页1.总传动比的计算:2.传动比的分配结合课程设计指导书推荐公式：，此处取1.4计算，可算得，符合齿轮单级传动比的规定。第三部分运动及动力分析经计算可得各轴的速度与受力：轴号功率P/KW转矩T/N·m转速传动比i效率电机轴2.221.011000高速轴2.1620.65100010.903中间轴2.0766.41298.53.350.96低速轴1.9929963.654.690.96工作轴1.9629963.6510.983第9页共46页第8页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共46页第四部分齿轮传动的设计4.1高速级齿轮传动的设计计算1.齿面接触疲劳强度计算初选齿数：小齿轮数z1=19大齿数z2=19×3.35=63.65取64压力角=20°初选螺旋角β=14°按齿面接触疲劳强度计算:试选载荷...
