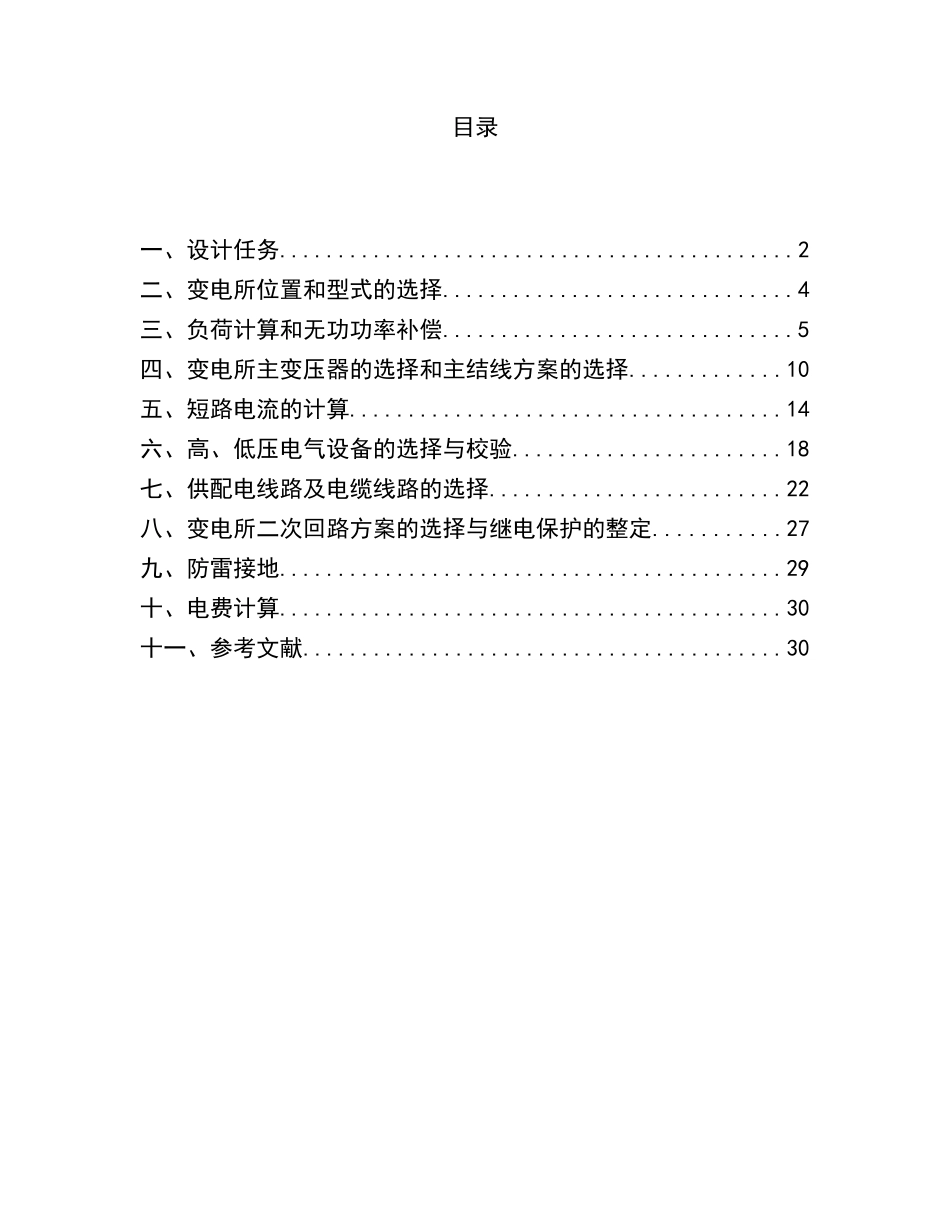

题目：某机械厂供配电系统设计姓名：段石磊学号：130123096专业：电气工程及其自动化指导老师：孟鹏设计时间：2016年12月供配电设计论文目录一、设计任务............................................2二、变电所位置和型式的选择..............................4三、负荷计算和无功功率补偿..............................5四、变电所主变压器的选择和主结线方案的选择.............10五、短路电流的计算.....................................14六、高、低压电气设备的选择与校验.......................18七、供配电线路及电缆线路的选择.........................22八、变电所二次回路方案的选择与继电保护的整定...........27九、防雷接地...........................................29十、电费计算...........................................30十一、参考文献.........................................30第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页一、设计任务1.1设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。1.2设计原始资料.工厂总平面图图1工厂平面图1.3工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。本厂的负荷统计资料如表1.1所示。厂房编号厂房名称负荷类别设备容量/kW需要系数功率因数1铸造车间动力3000．30．7照明50．81．02锻压车间动力3500．30．65照明80．71．07金工车间动力4000．20．65照明100．81．06工具车间动力3600．30．6照明70．91．04电镀车间动力2500．50．8照明50．81．03热处理车间动力1500．60．8第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页照明50．81．09装配车间动力1800．30．7照明60．81．010机修车间动力1600．20．65照明40．81．08锅炉车间动力500．70．8照明10．81．05仓库动力200．40．8照明10．81．0生活区照明3500．70．9表1.1工厂负荷统计资料1.4供电电源情况按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为1.7s。为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25km。1.5气象资料本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-9℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8米处平均气温为25℃。当地主导风向为东北风，年雷暴日数为20。1.6地质水文资料本厂所在地区平均海拔500m，地层以砂粘土为主，地下水位为2m。1.7电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量为18元/kVA，动力电费为0.9元/Kw.h，照明电费为0.5元/Kw.h。工厂最大负荷时的功率因数不得低于0.9，此外，电力用户需按新装变压器容量计算，一次性向供电部门交纳供电贴费：6~10VA为800/kVA。二、变电所位置和型式的选择变电所的位置应尽量接近工厂的负荷中心.工厂的负荷中心按负荷功率矩法来确定.即在工厂平面图的下边和左侧,任作一直角坐标的X轴和Y轴,测出各车间和宿舍区负荷点的坐标位置,例如P1(x1,y1)、P2(x2,y2)、P3(x3,y3)等.而工厂的负荷中心设在P(x,y),P为P1+P2+P3+…=∑Pi.第3页共34页编号：时间：2021年x月x日书山有...
