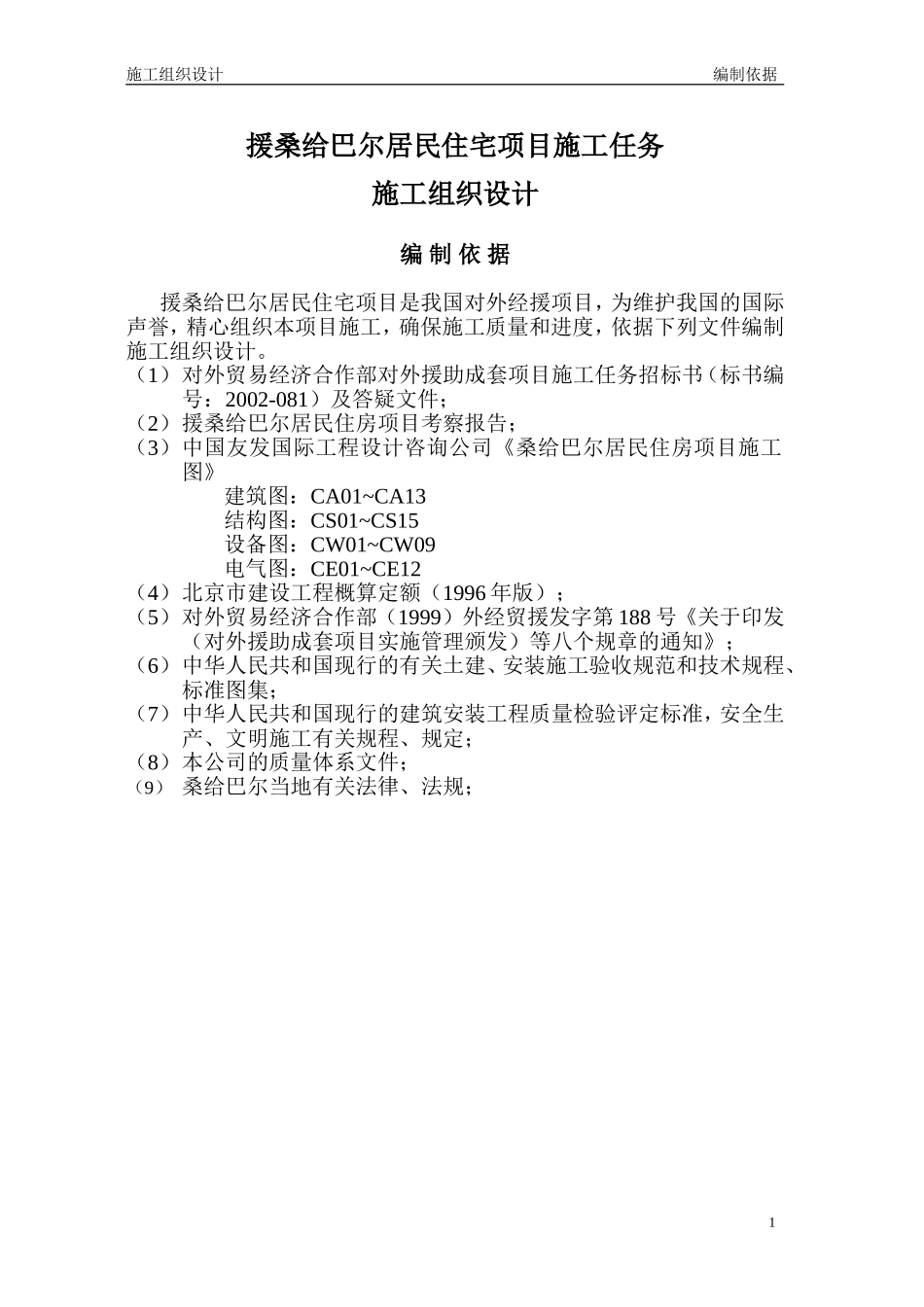

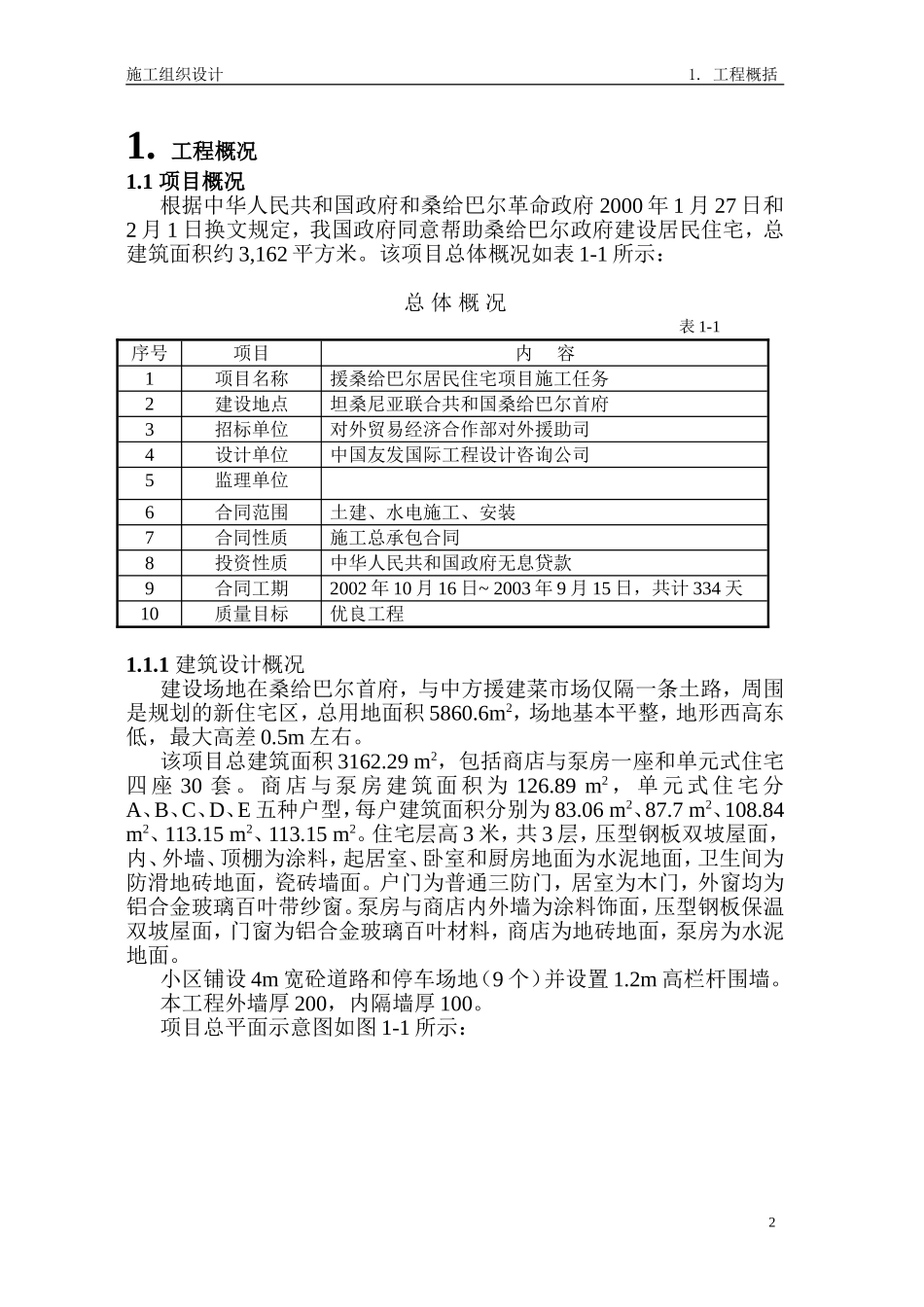

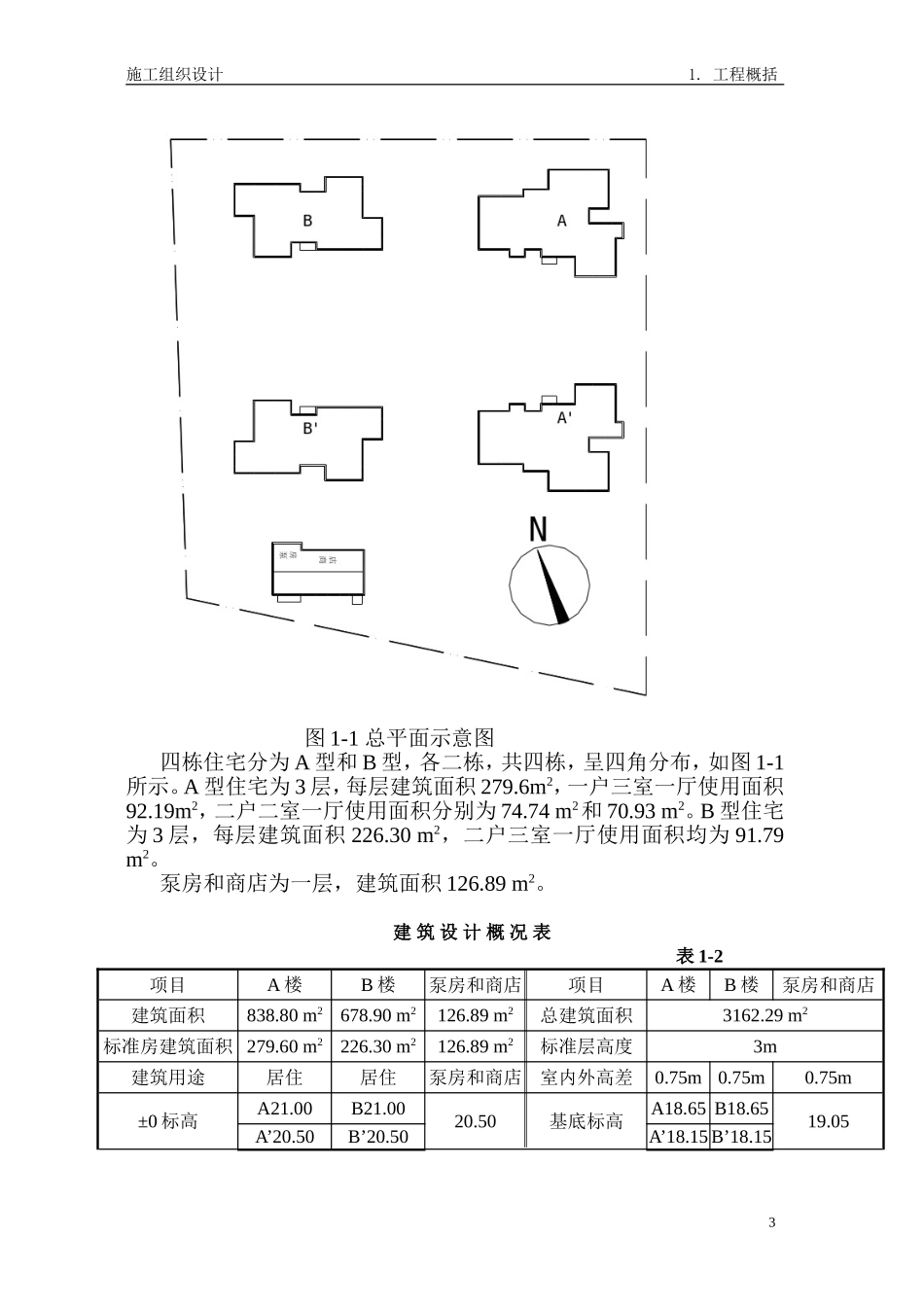

施工组织设计编制依据援桑给巴尔居民住宅项目施工任务施工组织设计编制依据援桑给巴尔居民住宅项目是我国对外经援项目，为维护我国的国际声誉，精心组织本项目施工，确保施工质量和进度，依据下列文件编制施工组织设计。（1）对外贸易经济合作部对外援助成套项目施工任务招标书（标书编号：2002-081）及答疑文件；（2）援桑给巴尔居民住房项目考察报告；（3）中国友发国际工程设计咨询公司《桑给巴尔居民住房项目施工图》建筑图：CA01~CA13结构图：CS01~CS15设备图：CW01~CW09电气图：CE01~CE12（4）北京市建设工程概算定额（1996年版）；（5）对外贸易经济合作部（1999）外经贸援发字第188号《关于印发（对外援助成套项目实施管理颁发）等八个规章的通知》；（6）中华人民共和国现行的有关土建、安装施工验收规范和技术规程、标准图集；（7）中华人民共和国现行的建筑安装工程质量检验评定标准，安全生产、文明施工有关规程、规定；（8）本公司的质量体系文件；（9）桑给巴尔当地有关法律、法规；1施工组织设计1.工程概括1.工程概况1.1项目概况根据中华人民共和国政府和桑给巴尔革命政府2000年1月27日和2月1日换文规定，我国政府同意帮助桑给巴尔政府建设居民住宅，总建筑面积约3,162平方米。该项目总体概况如表1-1所示：总体概况表1-1序号项目内容1项目名称援桑给巴尔居民住宅项目施工任务2建设地点坦桑尼亚联合共和国桑给巴尔首府3招标单位对外贸易经济合作部对外援助司4设计单位中国友发国际工程设计咨询公司5监理单位6合同范围土建、水电施工、安装7合同性质施工总承包合同8投资性质中华人民共和国政府无息贷款9合同工期2002年10月16日~2003年9月15日，共计334天10质量目标优良工程1.1.1建筑设计概况建设场地在桑给巴尔首府，与中方援建菜市场仅隔一条土路，周围是规划的新住宅区，总用地面积5860.6m2，场地基本平整，地形西高东低，最大高差0.5m左右。该项目总建筑面积3162.29m2，包括商店与泵房一座和单元式住宅四座30套。商店与泵房建筑面积为126.89m2，单元式住宅分A、B、C、D、E五种户型，每户建筑面积分别为83.06m2、87.7m2、108.84m2、113.15m2、113.15m2。住宅层高3米，共3层，压型钢板双坡屋面，内、外墙、顶棚为涂料，起居室、卧室和厨房地面为水泥地面，卫生间为防滑地砖地面，瓷砖墙面。户门为普通三防门，居室为木门，外窗均为铝合金玻璃百叶带纱窗。泵房与商店内外墙为涂料饰面，压型钢板保温双坡屋面，门窗为铝合金玻璃百叶材料，商店为地砖地面，泵房为水泥地面。小区铺设4m宽砼道路和停车场地（9个）并设置1.2m高栏杆围墙。本工程外墙厚200，内隔墙厚100。项目总平面示意图如图1-1所示：2施工组织设计1.工程概括图1-1总平面示意图四栋住宅分为A型和B型，各二栋，共四栋，呈四角分布，如图1-1所示。A型住宅为3层，每层建筑面积279.6m2，一户三室一厅使用面积92.19m2，二户二室一厅使用面积分别为74.74m2和70.93m2。B型住宅为3层，每层建筑面积226.30m2，二户三室一厅使用面积均为91.79m2。泵房和商店为一层，建筑面积126.89m2。建筑设计概况表表1-2项目A楼B楼泵房和商店项目A楼B楼泵房和商店建筑面积838.80m2678.90m2126.89m2总建筑面积3162.29m2标准房建筑面积279.60m2226.30m2126.89m2标准层高度3m建筑用途居住居住泵房和商店室内外高差0.75m0.75m0.75m±0标高A21.00B21.0020.50基底标高A18.65B18.6519.05A’20.50B’20.50A’18.15B’18.153施工组织设计1.工程概括项目内容结构形式砌体结构屋面耐腐蚀彩色压型钢板檐沟防水SBS楼地面水泥地面，彩色釉面地砖地面，防滑地砖地面天棚板底刮腻子喷涂顶棚内粉刷刮腻子喷涂墙面，乳胶漆墙面，釉面砖墙面外粉刷喷丙烯酸外用乳胶漆墙面门窗铝合金提拉窗，铝合金玻璃百叶窗，砼花饰透气窗，木夹板门，普通三防门，平半开玻璃门道路现浇砼路面120mm厚C25渗井井径φ5000，井深2.3m，砖砌1座化粪池砼结构，有盖室外排水1.1.2结构设计概况本工程均采用砌体结构形式，砌筑材料为混凝土小型空心砌块。基本风压为Wo=0.25kN/m2，不考虑地震设防。根据中国的荷载规范，楼面活载为1.5KN/m2；屋面活载为0.7KN/m2；挑出阳台活载为...
