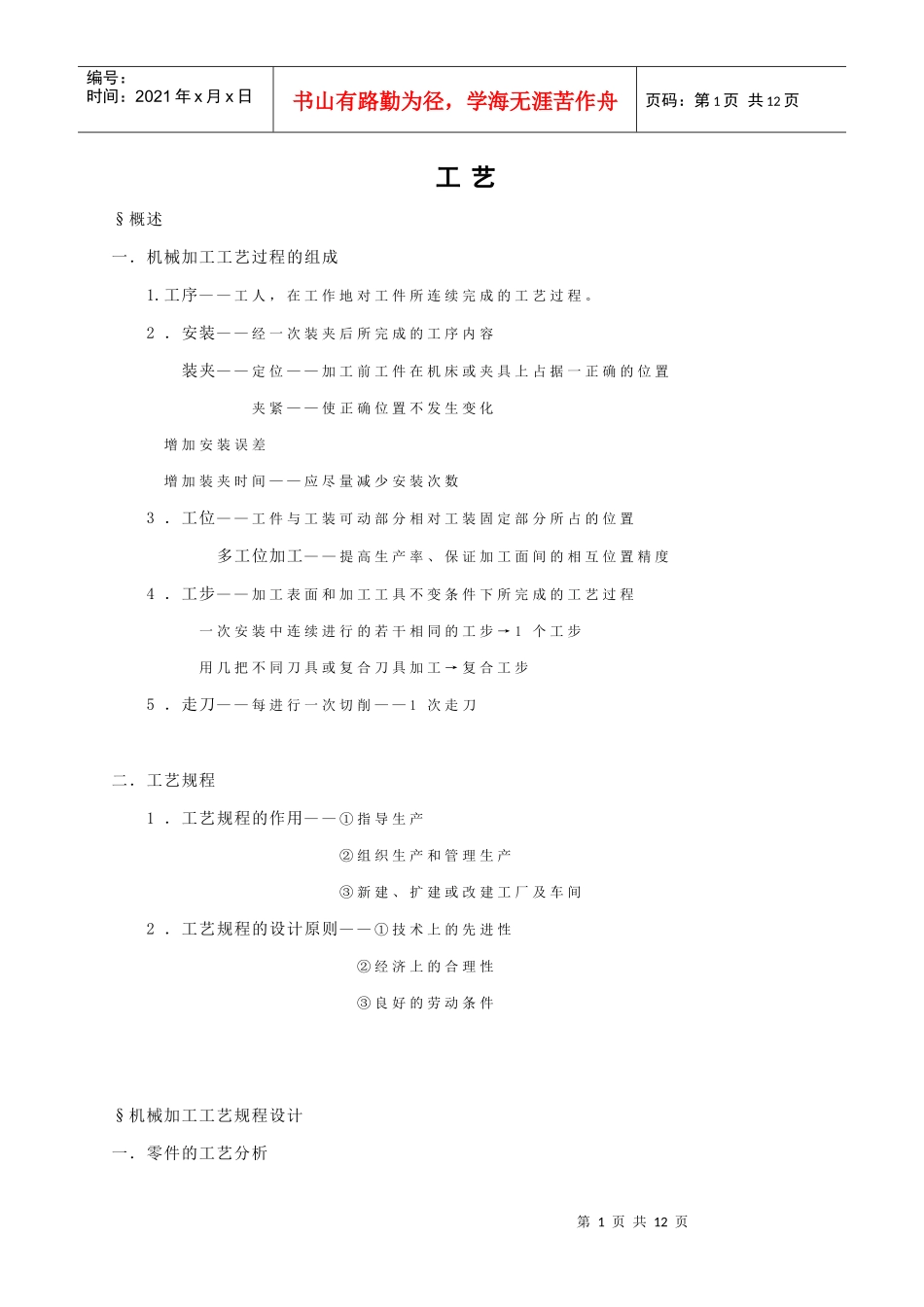

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页工艺§概述一．机械加工工艺过程的组成1.工序——工人，在工作地对工件所连续完成的工艺过程。2．安装——经一次装夹后所完成的工序内容装夹——定位——加工前工件在机床或夹具上占据一正确的位置夹紧——使正确位置不发生变化增加安装误差增加装夹时间——应尽量减少安装次数3．工位——工件与工装可动部分相对工装固定部分所占的位置多工位加工——提高生产率、保证加工面间的相互位置精度4．工步——加工表面和加工工具不变条件下所完成的工艺过程一次安装中连续进行的若干相同的工步→1个工步用几把不同刀具或复合刀具加工→复合工步5．走刀——每进行一次切削——1次走刀二．工艺规程1．工艺规程的作用——①指导生产②组织生产和管理生产③新建、扩建或改建工厂及车间2．工艺规程的设计原则——①技术上的先进性②经济上的合理性③良好的劳动条件§机械加工工艺规程设计一．零件的工艺分析第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1．零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要加工表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其他要求⑤热处理要求及其它技术要求（如动平衡等）。1）零件的视图、技术要求是否齐全——主要技术要求和加工关键2）零件图所规定的加工要求是否合理3）零件的选材是否恰当，热处理要求是否合理2．零件结构及其工艺性分析①结构组成——内外圆柱面、圆锥面、平面、螺旋面、齿形面、成形面②结构组合——轴类、套筒类、盘环类、叉架类、箱体类★分析刚度及其方向③结构工艺性——保证使用要求的前提下，能否以高生产率和低成本制造二．毛坯的选择1．毛坯种类的选择铸件、锻件、焊接件、型材、冲压件、粉末冶金件和工程塑料件2．确定毛坯的形状和尺寸——尽量与零件接近毛坯加工余量——毛坯制造尺寸与零件相应尺寸的差值——加工总余量毛坯公差——毛坯制造尺寸的公差①为工件安装稳定，有些毛坯需工艺凸台②为加工方便，一些零件作整体毛坯——半圆形零件→合成整圆小零件（垫圈）→合成1件3．选择毛坯时应考虑的问题①零件的材料及力学性能要求——铸铁、有色金属→铸重要件→锻②零件的结构形状与尺寸——复杂件→铸第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页小台阶轴→棒料，大台阶轴→锻③生产纲领的大小——大批量→先进方法④现有生产条件⑤采用新工艺、新技术、新材料三．定位基准选择1．基准的概念——确定其他点、线、面的位置所依据的点、线、面(1)设计基准——零件图上的基准——尺寸→尺寸线的起点相互位置→基准符号(2)工艺基准——工艺中用的基准——①工序基准②定位基准③测量基准④装配基准2.定位基准的选择——毛坯面定位→粗基准已加工面定位→精基准(1)精基准的选择——可靠保证主要加工表面间的相互位置精度1）基准重合原则——选设计基准为定位基准2）基准统一原则——尽可能在多数工序中用一组精基准定位3）定位稳定准确，简单方便的原则——选面大、精度高的面为精基准4）互为基准原则——为加工余量均匀，位置精度高——反复加工5）自为基准原则——要求余量小而均匀——选加工面本身为精基准●辅助基准——人为制造的基准——工艺需要而作的工艺凸台、中心孔提高精度——一面两孔定位(2)粗基准选择——可靠方便地加工精基准1）保证不加工面与加工面间的位置关系——选择不加工面作粗基准2）定位稳定可靠，简单方便——选大面、平整面，无缺陷3）合理分配各面加工余量——①应保证各加工面有足够的余量②某些重要面使其加工余量均匀4）同一方向上的粗基准原则上只允许使用一次第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页●基准选择——具体情况具体分析，综合考虑，灵活运用，正确选择【例】选择支架零件的精基准和粗基准◆零件分析——加工面——底面、顶面、φ16H7孔、2-φ10孔、直槽、圆弧槽主要加工要求——φ16...
