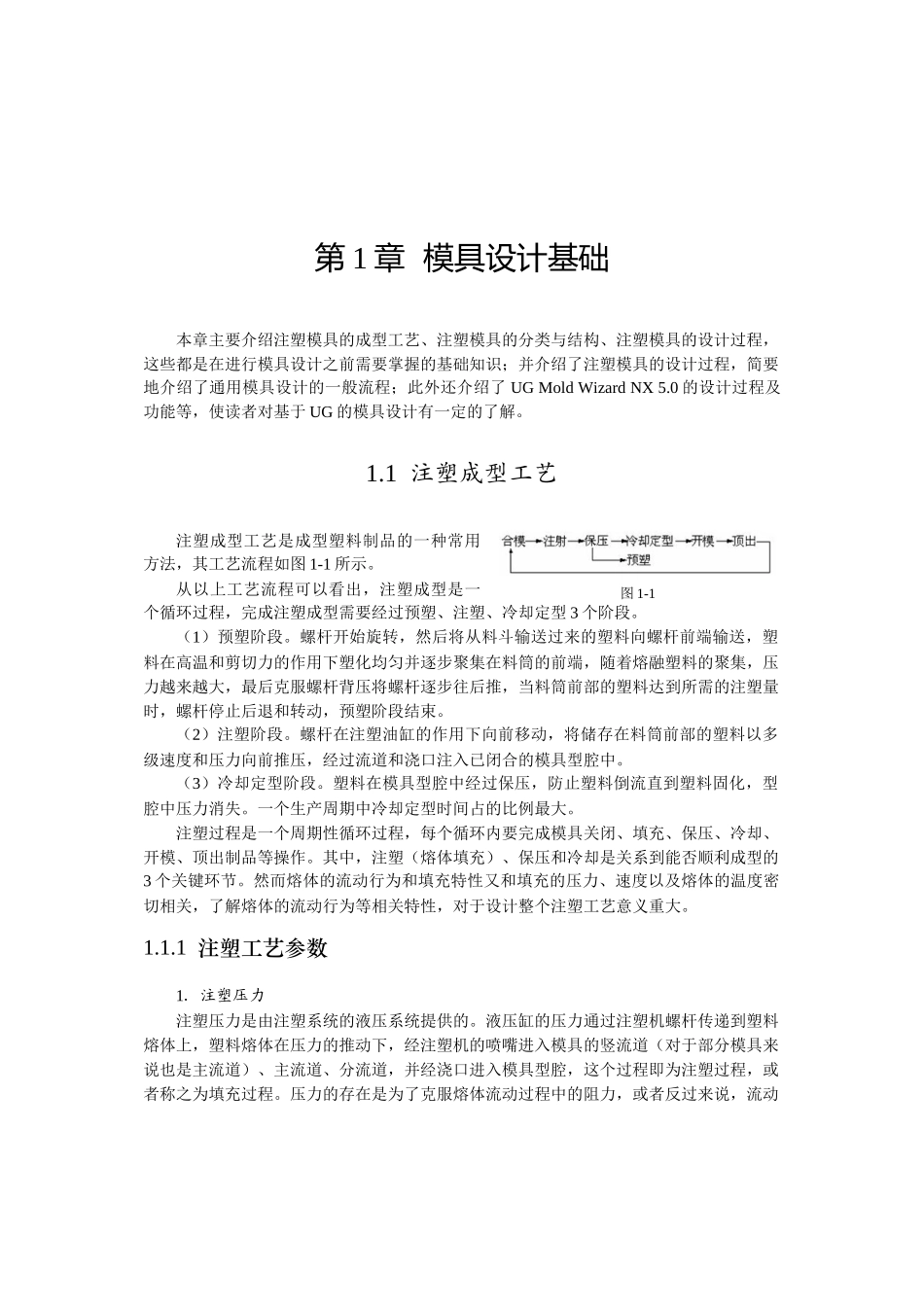

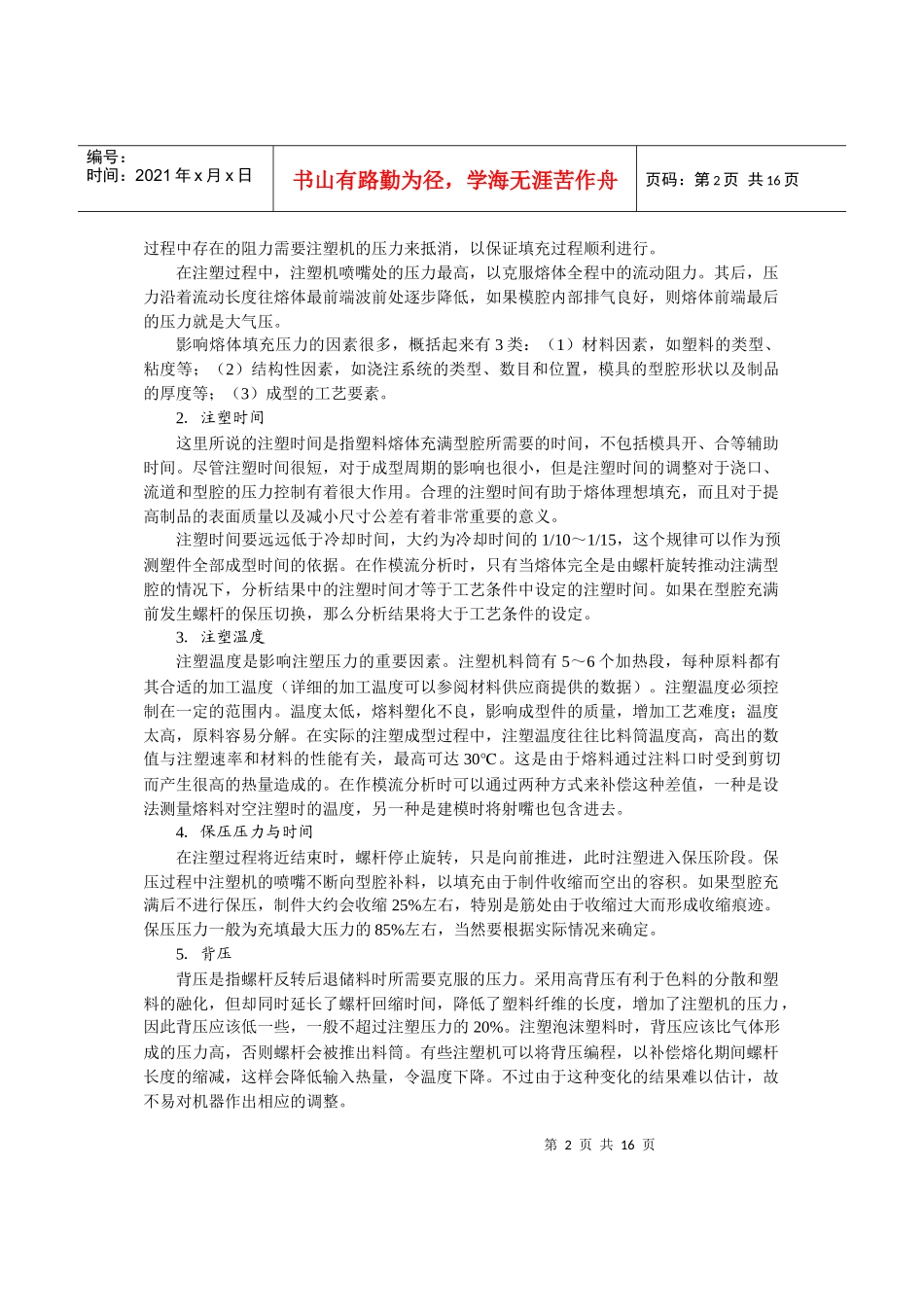

第1章模具设计基础本章主要介绍注塑模具的成型工艺、注塑模具的分类与结构、注塑模具的设计过程，这些都是在进行模具设计之前需要掌握的基础知识；并介绍了注塑模具的设计过程，简要地介绍了通用模具设计的一般流程；此外还介绍了UGMoldWizardNX5.0的设计过程及功能等，使读者对基于UG的模具设计有一定的了解。1.1注塑成型工艺注塑成型工艺是成型塑料制品的一种常用方法，其工艺流程如图1-1所示。从以上工艺流程可以看出，注塑成型是一个循环过程，完成注塑成型需要经过预塑、注塑、冷却定型3个阶段。（1）预塑阶段。螺杆开始旋转，然后将从料斗输送过来的塑料向螺杆前端输送，塑料在高温和剪切力的作用下塑化均匀并逐步聚集在料筒的前端，随着熔融塑料的聚集，压力越来越大，最后克服螺杆背压将螺杆逐步往后推，当料筒前部的塑料达到所需的注塑量时，螺杆停止后退和转动，预塑阶段结束。（2）注塑阶段。螺杆在注塑油缸的作用下向前移动，将储存在料筒前部的塑料以多级速度和压力向前推压，经过流道和浇口注入已闭合的模具型腔中。（3）冷却定型阶段。塑料在模具型腔中经过保压，防止塑料倒流直到塑料固化，型腔中压力消失。一个生产周期中冷却定型时间占的比例最大。注塑过程是一个周期性循环过程，每个循环内要完成模具关闭、填充、保压、冷却、开模、顶出制品等操作。其中，注塑（熔体填充）、保压和冷却是关系到能否顺利成型的3个关键环节。然而熔体的流动行为和填充特性又和填充的压力、速度以及熔体的温度密切相关，了解熔体的流动行为等相关特性，对于设计整个注塑工艺意义重大。1.1.1注塑工艺参数1．注塑压力注塑压力是由注塑系统的液压系统提供的。液压缸的压力通过注塑机螺杆传递到塑料熔体上，塑料熔体在压力的推动下，经注塑机的喷嘴进入模具的竖流道（对于部分模具来说也是主流道）、主流道、分流道，并经浇口进入模具型腔，这个过程即为注塑过程，或者称之为填充过程。压力的存在是为了克服熔体流动过程中的阻力，或者反过来说，流动图1-1第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页过程中存在的阻力需要注塑机的压力来抵消，以保证填充过程顺利进行。在注塑过程中，注塑机喷嘴处的压力最高，以克服熔体全程中的流动阻力。其后，压力沿着流动长度往熔体最前端波前处逐步降低，如果模腔内部排气良好，则熔体前端最后的压力就是大气压。影响熔体填充压力的因素很多，概括起来有3类：（1）材料因素，如塑料的类型、粘度等；（2）结构性因素，如浇注系统的类型、数目和位置，模具的型腔形状以及制品的厚度等；（3）成型的工艺要素。2．注塑时间这里所说的注塑时间是指塑料熔体充满型腔所需要的时间，不包括模具开、合等辅助时间。尽管注塑时间很短，对于成型周期的影响也很小，但是注塑时间的调整对于浇口、流道和型腔的压力控制有着很大作用。合理的注塑时间有助于熔体理想填充，而且对于提高制品的表面质量以及减小尺寸公差有着非常重要的意义。注塑时间要远远低于冷却时间，大约为冷却时间的1/10～1/15，这个规律可以作为预测塑件全部成型时间的依据。在作模流分析时，只有当熔体完全是由螺杆旋转推动注满型腔的情况下，分析结果中的注塑时间才等于工艺条件中设定的注塑时间。如果在型腔充满前发生螺杆的保压切换，那么分析结果将大于工艺条件的设定。3．注塑温度注塑温度是影响注塑压力的重要因素。注塑机料筒有5～6个加热段，每种原料都有其合适的加工温度（详细的加工温度可以参阅材料供应商提供的数据）。注塑温度必须控制在一定的范围内。温度太低，熔料塑化不良，影响成型件的质量，增加工艺难度；温度太高，原料容易分解。在实际的注塑成型过程中，注塑温度往往比料筒温度高，高出的数值与注塑速率和材料的性能有关，最高可达30℃。这是由于熔料通过注料口时受到剪切而产生很高的热量造成的。在作模流分析时可以通过两种方式来补偿这种差值，一种是设法测量熔料对空注塑时的温度，另一种是建模时将射嘴也包含进去。4．保压压力与时间在注塑过程将近结束时，螺杆停止旋转，只是向前推进，此时注塑进入保压阶段。保压...
