某小区4#楼钢筋工程施工方案VIP免费

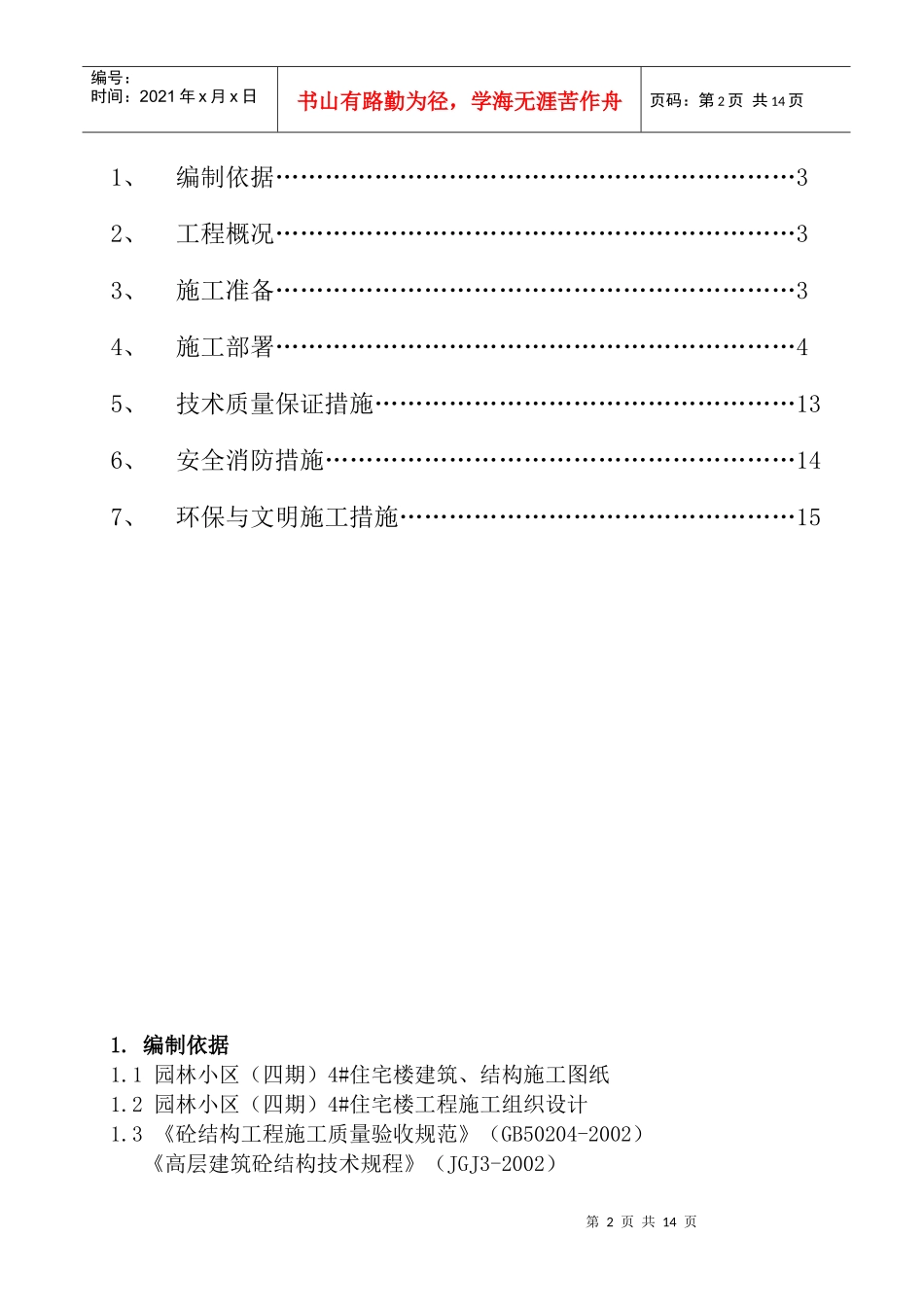

园林小区（四期）4#住宅楼钢筋工程施工方案编制：审核：审批：XXX建设集团有限公司2010年3月10日目录第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1、编制依据………………………………………………………32、工程概况………………………………………………………33、施工准备………………………………………………………34、施工部署………………………………………………………45、技术质量保证措施……………………………………………136、安全消防措施…………………………………………………147、环保与文明施工措施…………………………………………151.编制依据1.1园林小区（四期）4#住宅楼建筑、结构施工图纸1.2园林小区（四期）4#住宅楼工程施工组织设计1.3《砼结构工程施工质量验收规范》（GB50204-2002）《高层建筑砼结构技术规程》（JGJ3-2002）第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页2.工程概况2.1工程概况园林小区（四期）4#住宅楼工程位于XXX市XXX大街以南，公园东街以东，建筑面积14904m2。地下一层为储藏室，地上十七层为住宅楼，地下一层结构高度5.73m，地上一至十六层层高为2.9m，地上十七层层高为2.94m。剪力墙抗震等级为三级。2.2施工条件钢筋原材料和加工场地布置在现场南侧，相关二级配电箱布置到钢筋加工场地。3.施工准备3.1施工准备3.1.1测量准备：根据平面控制网，在防水保护层上放出轴线和基础梁、墙、柱位置线；底板上层钢筋绑扎完成后测量人员放好墙、柱插筋位置线。顶板混凝土浇注完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。3.1.2机具准备：1）闪光对焊机：UN-1001台2）钢筋切断机：GQ40B2台3）钢筋弯曲机：WJ402台4）钢筋调直机：GT4/141台5）电渣压力焊机：LDZ-321台3.2施工手续现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在有效期内）。未经培训的人员严禁操作设备。3.3材料进场计划随工程进度。3.4审图施工前认真查阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决，配筋及施工中重点突出。3.5管理人员及劳务人员培训项目技术部按规定对项目相关部门及施工班组进行方案、措施交底（包括书面和口头），由项目部工长向钢筋班组进行方案、措施交底（包第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页括书面和口头），并由项目技术部和质量部参加。4.施工部署4.1原材采购与供应钢筋主要选用邯钢的热轧、低碳Ⅰ级、Ⅱ级、Ⅲ级钢筋，严格执行ISO9001:2000质量标准和相关程序文件。4.2配筋及相关要求4.2.1受力筋保护层：表1-1部位厚度（mm）备注基础40不小于受力钢筋直径柱地下室外表面35柱其他部位30梁25墙地下室外表面25墙其他部位15板154.2.2钢筋锚固：表1-2受拉钢筋的最小锚固长度抗震等级钢筋种类砼强度等级C20C25C30C35C40三级HPB23533d29d26d24d21dHRB33542d35d32d29d27dHRB40050d42d38d35d32d4.2.3纵向受拉钢筋搭接长度：表1-3纵向钢筋搭接接头面积百分率（%）≤2550100纵向受拉钢筋搭接长度1.2La（LaE）1.4La（LaE）1.6La（LaE）注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。（1）钢筋搭接长度见上表，且≥300mm：（2）接头的末端距钢筋弯折处≥10d，且不得位于构件的最大弯矩处和箍筋加密区。基础梁上筋接头位置：支座或支座两侧1／3范围；下筋接头位置：跨中1／3范围。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页4.3钢筋加工4.3.1钢筋加工：钢筋加工的形状、尺寸必须符合图纸要求。（1）钢筋调直采用钢筋调直机。（2）钢筋弯曲成型1）钢筋的弯钩和弯折：Ⅰ级钢筋末端做1800弯钩，其弯弧内直径2.5d（d为钢筋直径），平直部分长度为5d；Ⅱ、Ⅲ级钢筋末端需作900或1350弯折时，Ⅱ级钢筋的弯曲直径为4d、Ⅲ级钢筋弯曲直径为5d。2）箍筋末端的弯钩：Ⅰ级钢筋弯钩的弯曲直径≥受力钢筋直径或箍筋直径...
