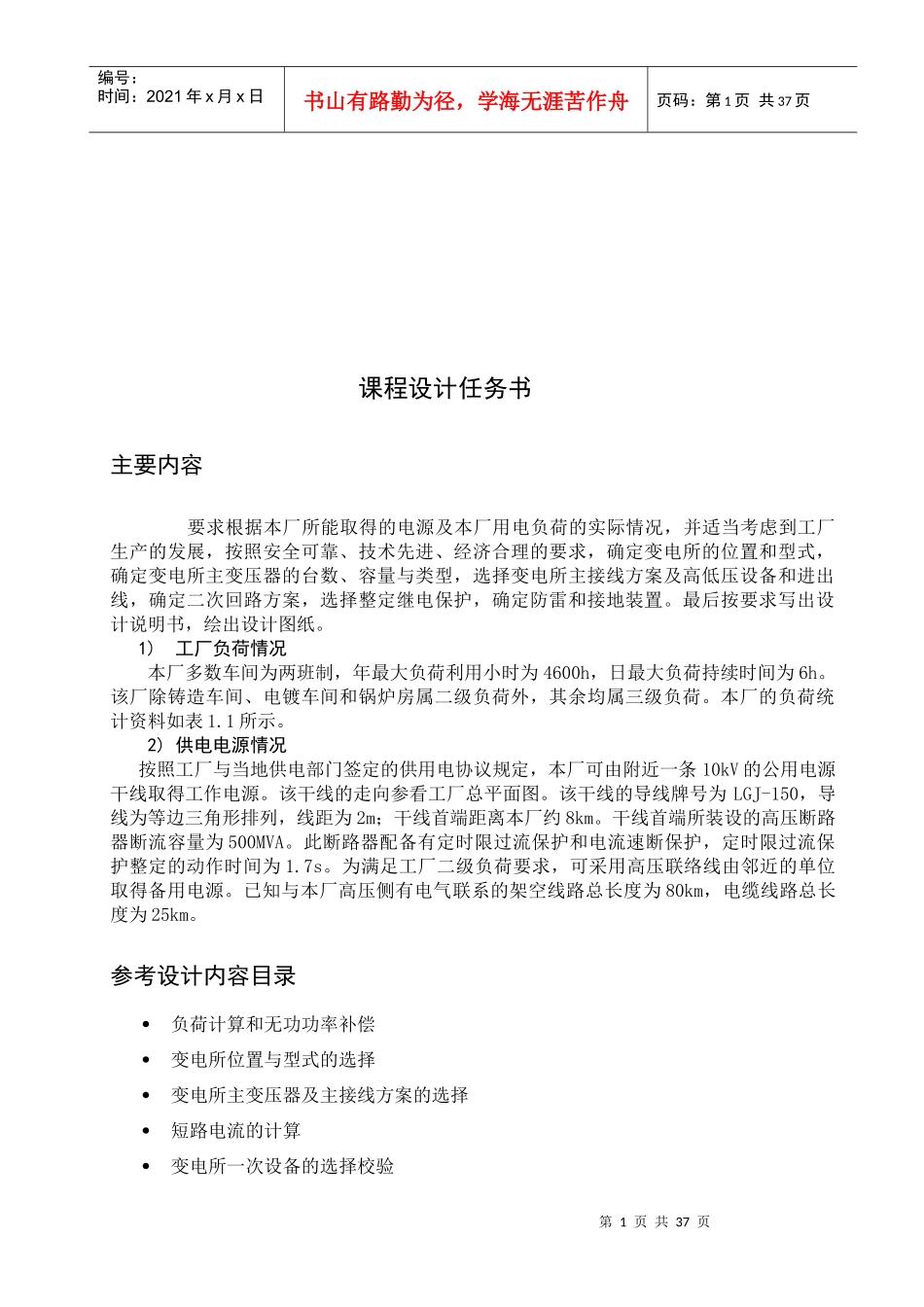

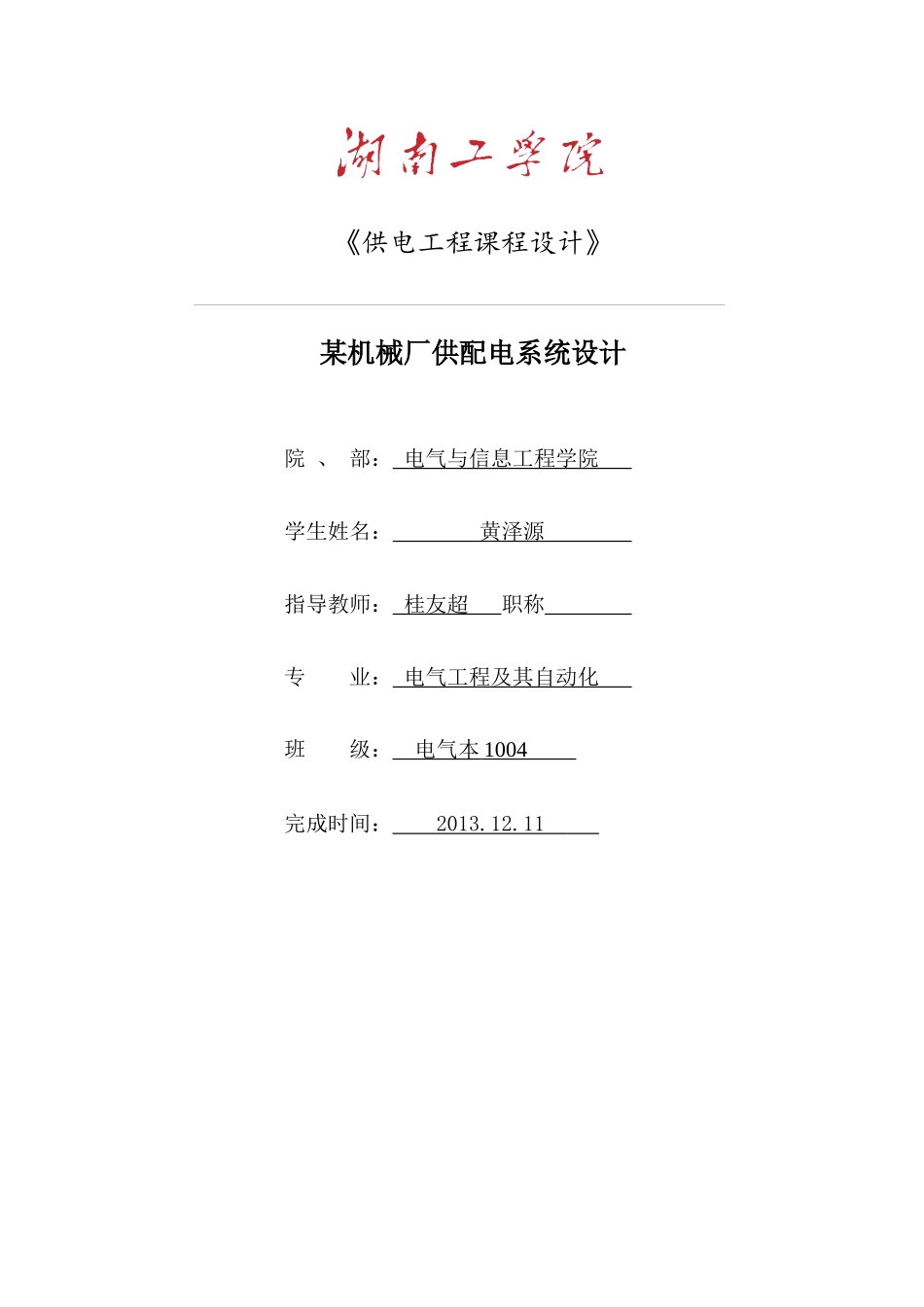

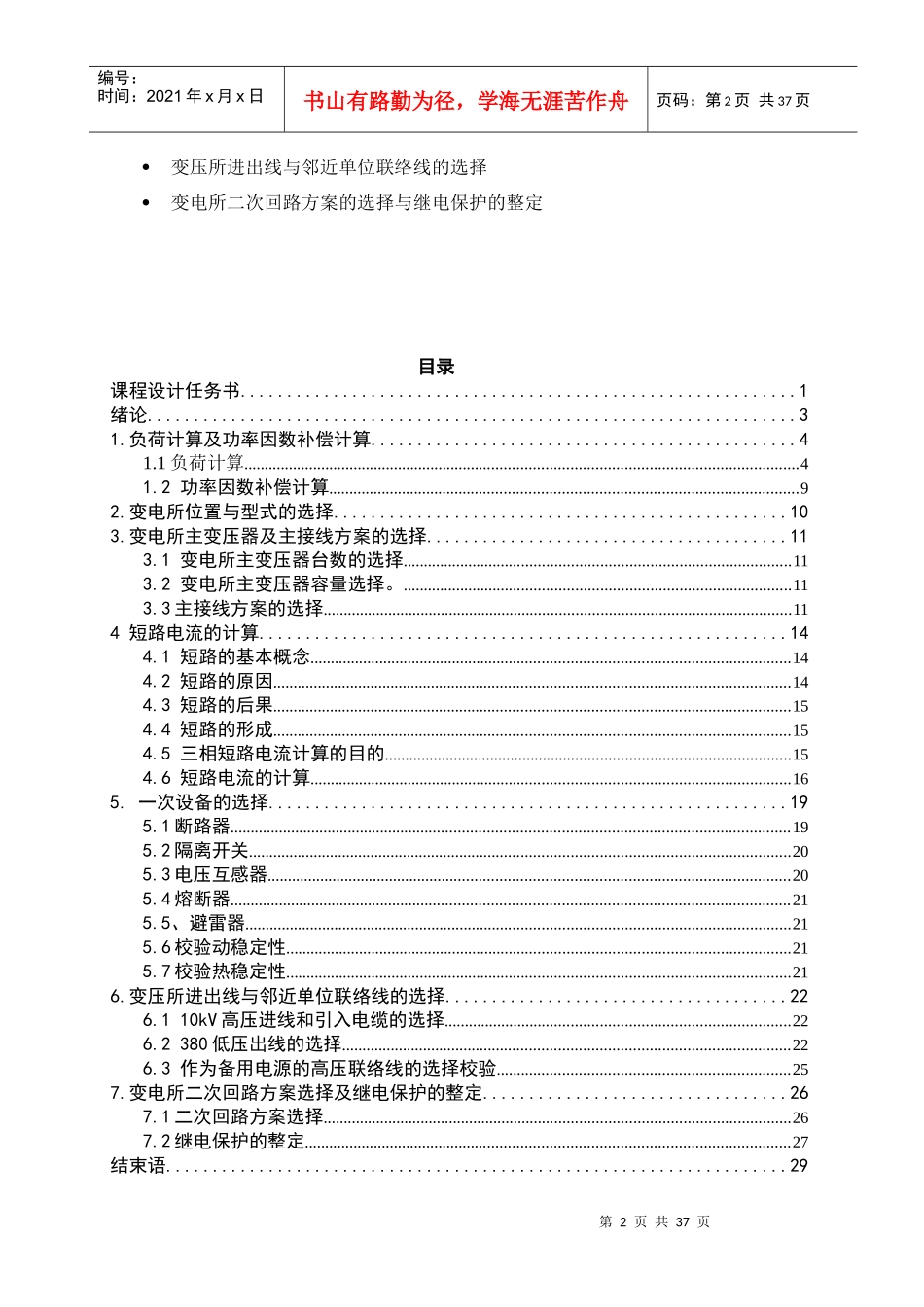

《供电工程课程设计》某机械厂供配电系统设计院、部：电气与信息工程学院学生姓名：黄泽源指导教师：桂友超职称专业：电气工程及其自动化班级：电气本1004完成时间：2013.12.11第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页课程设计任务书主要内容要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。1)工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。本厂的负荷统计资料如表1.1所示。2)供电电源情况按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为1.7s。为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25km。参考设计内容目录负荷计算和无功功率补偿变电所位置与型式的选择变电所主变压器及主接线方案的选择短路电流的计算变电所一次设备的选择校验第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页变压所进出线与邻近单位联络线的选择变电所二次回路方案的选择与继电保护的整定目录课程设计任务书............................................................1绪论......................................................................31.负荷计算及功率因数补偿计算..............................................41.1负荷计算.......................................................................................................................................41.2功率因数补偿计算..................................................................................................................92.变电所位置与型式的选择.................................................103.变电所主变压器及主接线方案的选择.......................................113.1变电所主变压器台数的选择..............................................................................................113.2变电所主变压器容量选择。..............................................................................................113.3主接线方案的选择..................................................................................................................114短路电流的计算.........................................................144.1短路的基本概念.....................................................................................................................144.2短路的原因..............................................................................................................................144.3短路的后果..............................................................................................................................154.4短路的形成..............................................................................................................................154.5三相短路电流计算的目的.........................................................................
