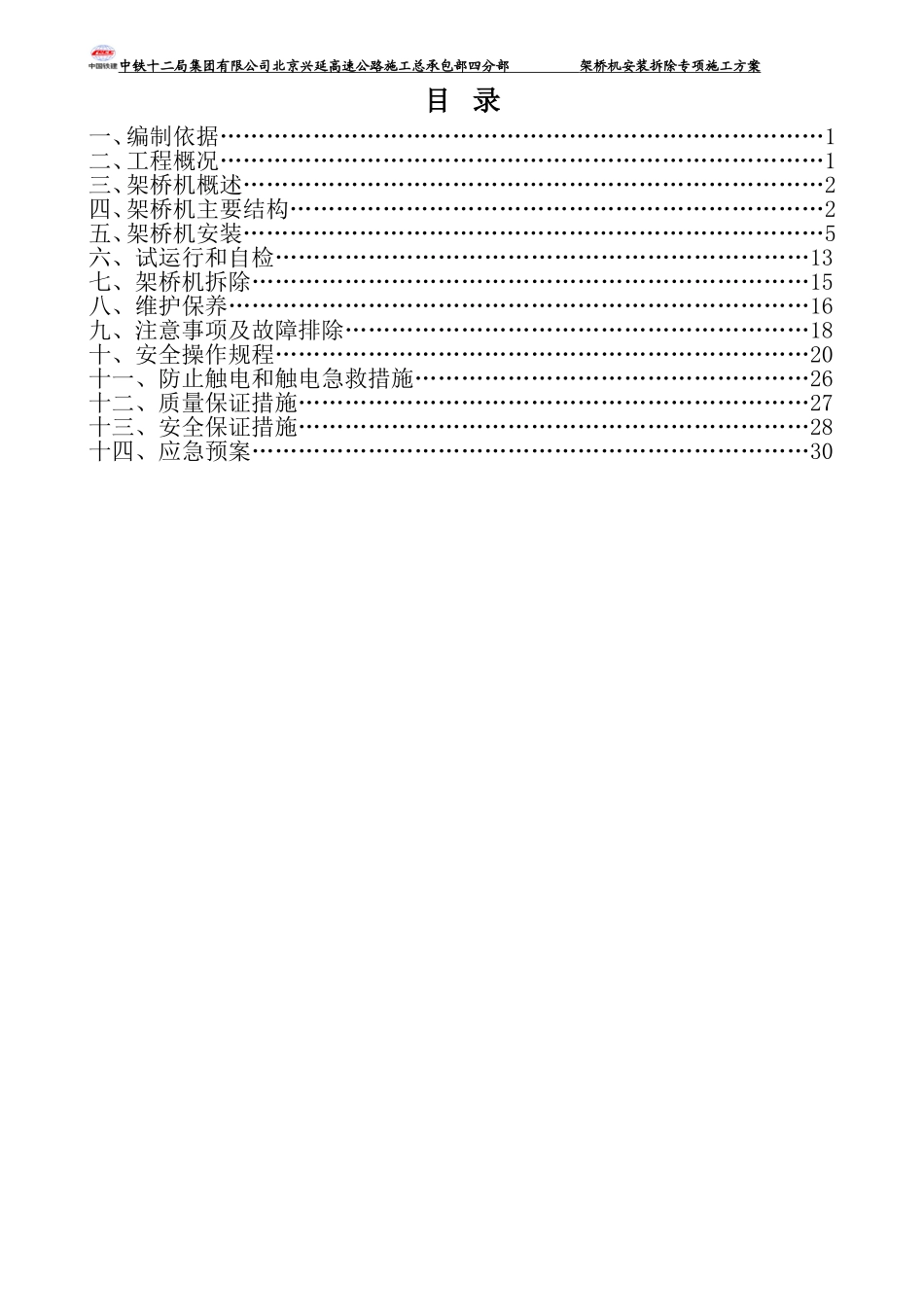

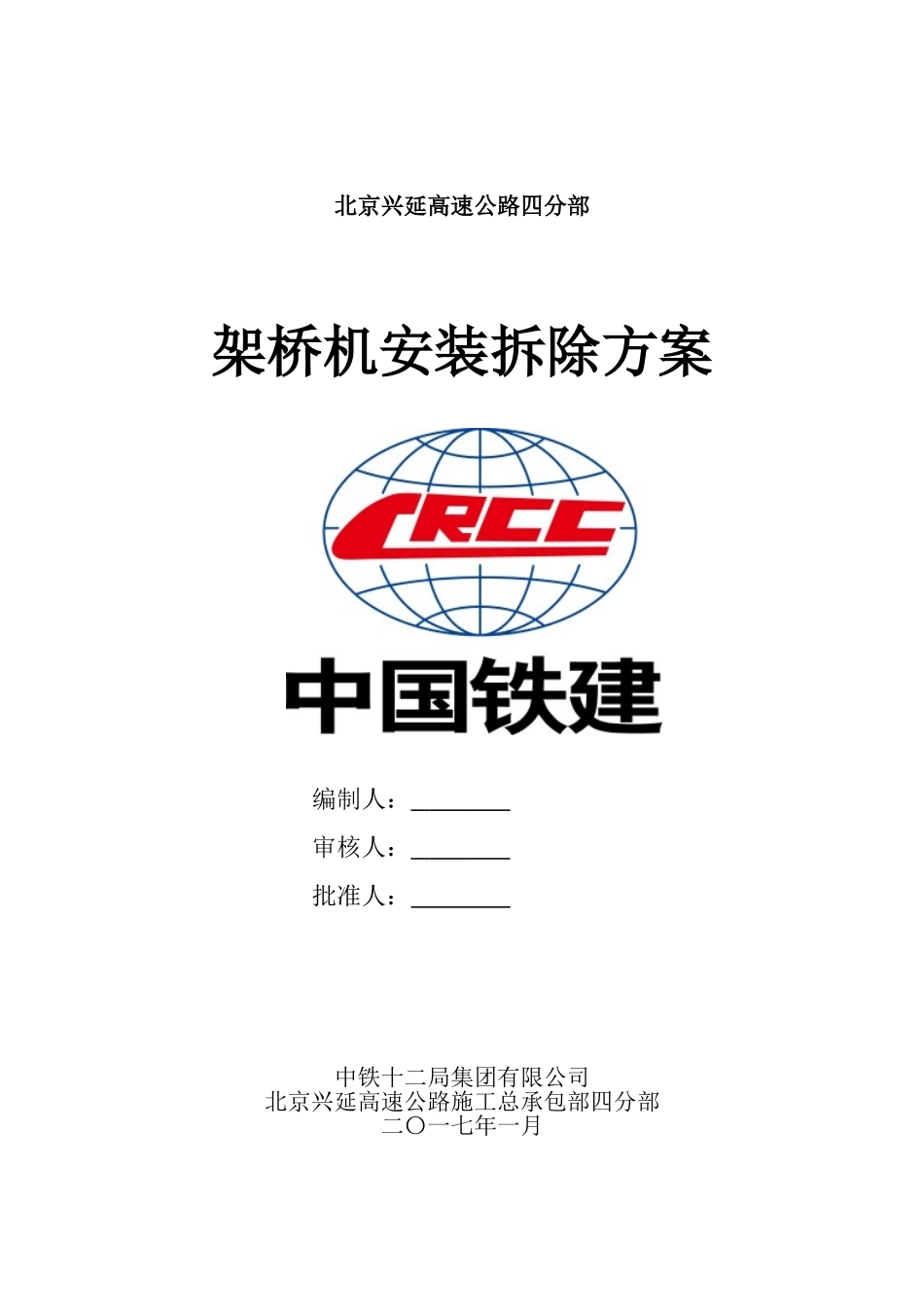

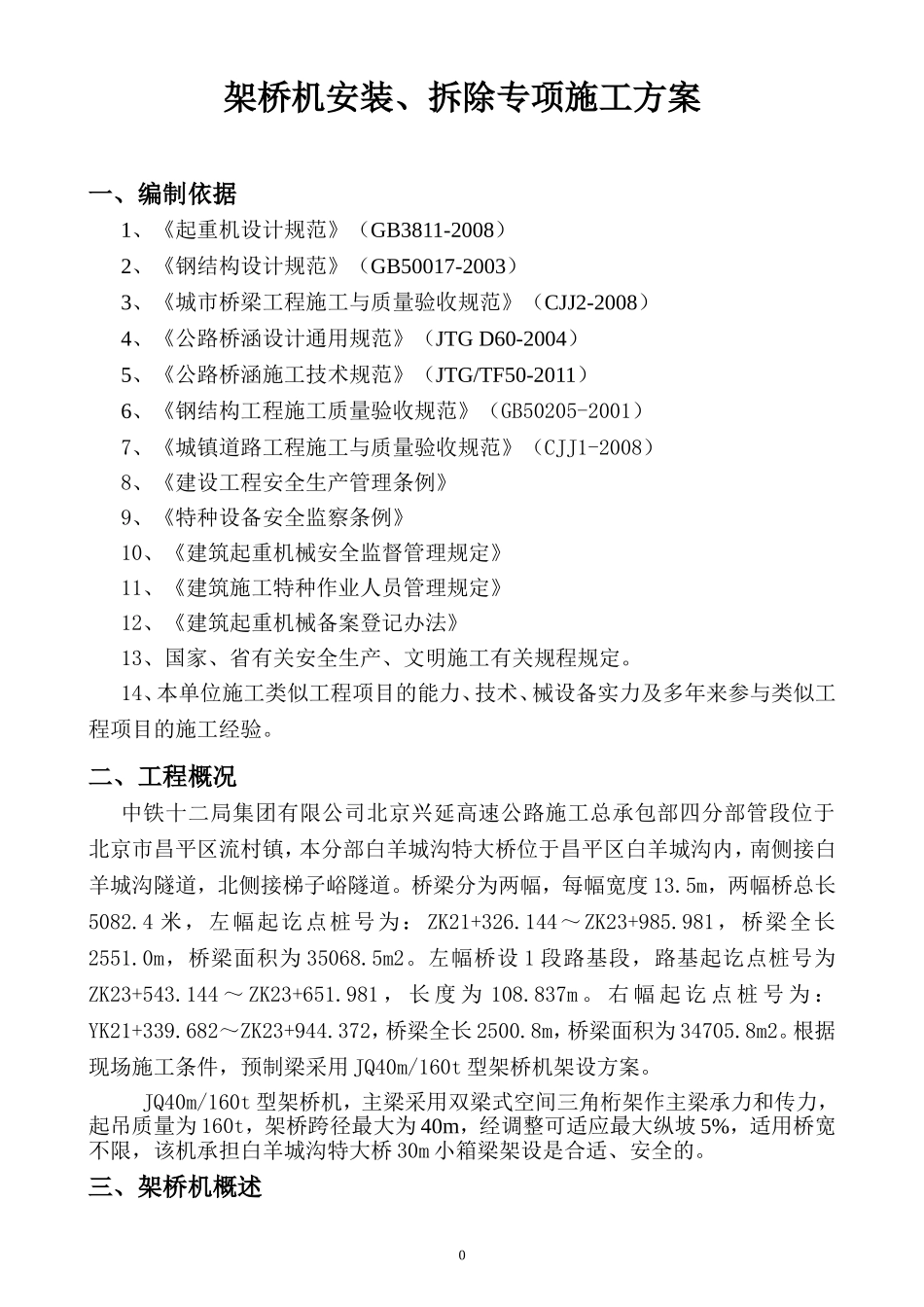

北京兴延高速公路四分部架桥机安装拆除方案编制人：审核人：批准人：中铁十二局集团有限公司北京兴延高速公路施工总承包部四分部二〇一七年一月中铁十二局集团有限公司北京兴延高速公路施工总承包部四分部架桥机安装拆除专项施工方案目录一、编制依据……………………………………………………………………1二、工程概况……………………………………………………………………1三、架桥机概述…………………………………………………………………2四、架桥机主要结构……………………………………………………………2五、架桥机安装…………………………………………………………………5六、试运行和自检……………………………………………………………13七、架桥机拆除………………………………………………………………15八、维护保养…………………………………………………………………16九、注意事项及故障排除……………………………………………………18十、安全操作规程……………………………………………………………20十一、防止触电和触电急救措施……………………………………………26十二、质量保证措施…………………………………………………………27十三、安全保证措施…………………………………………………………28十四、应急预案………………………………………………………………300架桥机安装、拆除专项施工方案一、编制依据1、《起重机设计规范》（GB3811-2008）2、《钢结构设计规范》（GB50017-2003）3、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）4、《公路桥涵设计通用规范》（JTGD60-2004）5、《公路桥涵施工技术规范》（JTG/TF50-2011）6、《钢结构工程施工质量验收规范》（GB50205-2001）7、《城镇道路工程施工与质量验收规范》（CJJ1-2008）8、《建设工程安全生产管理条例》9、《特种设备安全监察条例》10、《建筑起重机械安全监督管理规定》11、《建筑施工特种作业人员管理规定》12、《建筑起重机械备案登记办法》13、国家、省有关安全生产、文明施工有关规程规定。14、本单位施工类似工程项目的能力、技术、械设备实力及多年来参与类似工程项目的施工经验。二、工程概况中铁十二局集团有限公司北京兴延高速公路施工总承包部四分部管段位于北京市昌平区流村镇，本分部白羊城沟特大桥位于昌平区白羊城沟内，南侧接白羊城沟隧道，北侧接梯子峪隧道。桥梁分为两幅，每幅宽度13.5m，两幅桥总长5082.4米，左幅起讫点桩号为：ZK21+326.144～ZK23+985.981，桥梁全长2551.0m，桥梁面积为35068.5m2。左幅桥设1段路基段，路基起讫点桩号为ZK23+543.144～ZK23+651.981，长度为108.837m。右幅起讫点桩号为：YK21+339.682～ZK23+944.372，桥梁全长2500.8m，桥梁面积为34705.8m2。根据现场施工条件，预制梁采用JQ40m/160t型架桥机架设方案。JQ40m/160t型架桥机，主梁采用双梁式空间三角桁架作主梁承力和传力，起吊质量为160t，架桥跨径最大为40m，经调整可适应最大纵坡5%，适用桥宽不限，该机承担白羊城沟特大桥30m小箱梁架设是合适、安全的。三、架桥机概述第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页1、用途介绍架桥机为自平稳新型架桥机，过孔时安全走到位。该架桥机是一种运行工作范围广、性能优良、操作方便、结构安全的钢结构轨道式预制梁吊装架设设备。我分部所在白羊沟自然风景区，无地上地下管线及其它障碍物，施工条件较好。架桥机采用交流380V低压供电，装机总功率为54KW。利用预制梁场的二级配电柜集中供电，各单机构采用十字开关控制，架桥机横移轨道设置接地装置。各项技术参数见架桥机技术参数表。四、架桥机主要结构1、主要结构该架桥机为了运输方便和现场安装，主结构之间采用销轴和法兰连接，其结构见总装示意图。该架桥机在结构上可以分为主梁、前框架、上横梁、提升小车、前、后支腿、托轮、行走轨道、运梁平车、液压和电气等几部分，构成一个完整的结构体系。①、主梁主梁为三角桁架式结构，采用型钢和钢板焊接而成。有结构轻、刚性好、稳定性强、抗风能力大、安装方便、外形美观等优点。...
