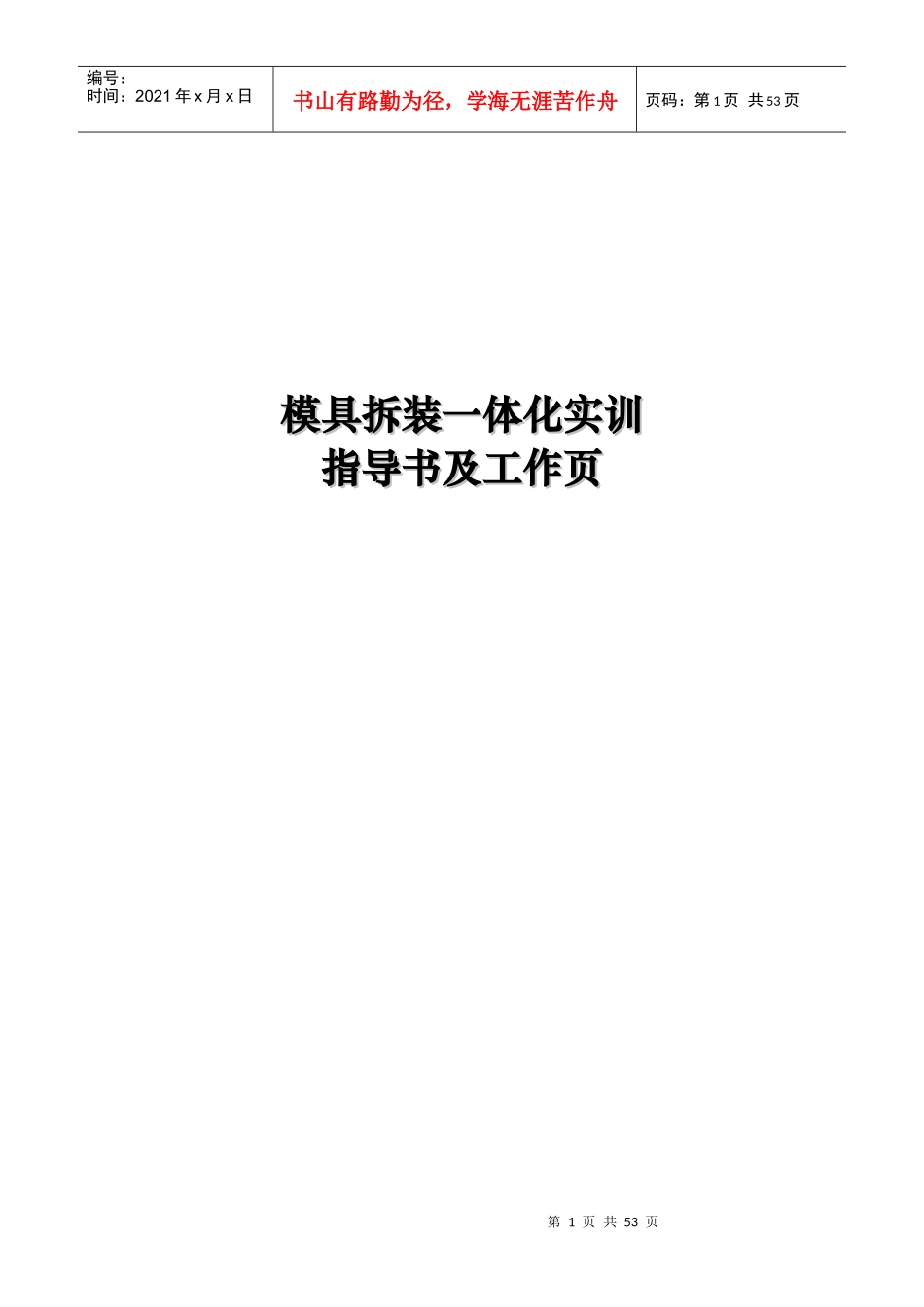

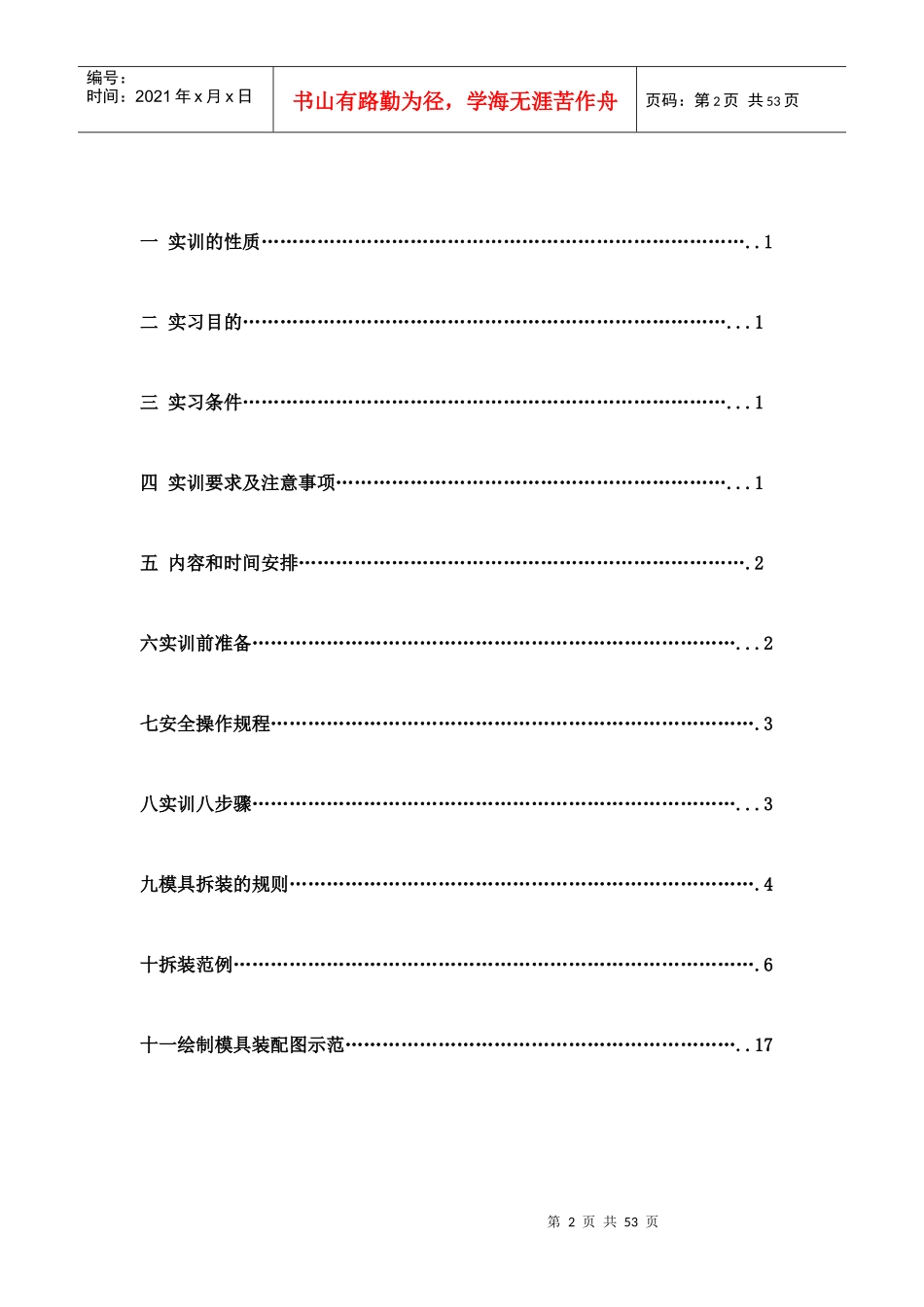

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页模具拆装模具拆装一体化一体化实训实训指导书指导书及工作页及工作页第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页一实训的性质……………………………………………………………………..1二实习目的……………………………………………………………………...1三实习条件……………………………………………………………………...1四实训要求及注意事项………………………………………………………...1五内容和时间安排……………………………………………………………….2六实训前准备……………………………………………………………………...2七安全操作规程…………………………………………………………………….3八实训八步骤……………………………………………………………………...3九模具拆装的规则………………………………………………………………….4十拆装范例………………………………………………………………………….6十一绘制模具装配图示范………………………………………………………..17第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页十二考核方式……………………………………………………………………..20十三模具拆装工作页…………………………………………………………….22十四附录………………………………………………………………………….22第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页一、模具拆装实训的性质模具拆装实训是模具设计与制造专业教学中重要的实践教学环节之一，模具拆装实训是模具设计与制造专业的学生在学习模具结构设计知识之时，在教师的指导下，对生产中使用的冷冲压模具和塑料模具进行拆卸和重新组装的实践教学环节。通过对冷冲压模具和塑料模具的拆装实训，进一步了解模具典型结构及工作原理，了解模具的零部件在模具中的作用，零部件相互间的装配关系，掌握模具的装配过程、方法和各装配工具的使用。二、实习目的通过实习加深学生对模具设计基础知识和基本理论的理解，培养学生设计和实践能力的重要环节和必要手段。其目的是使学生全面了解与掌握冲塑模具的组成、结构、动作原理及其设计、加工的方法与步骤等，并将所学的模具知识、零件设计、制图、工艺、刀具公差与技术测量等知识有机地结合在一起，提高学生对模具零件设计制造、制图、数控编程及测量技术等知识与技能的综合掌握与应用能力，培养其严谨的实验态度和分析解决问题的能力。在冲压模具设计与制造实训中，培养学生认真负责、踏实细致的工作作风和严谨的科学态度，强化质量意识和时间观念，养成良好的职业习惯。三、实习条件1．场地条件：模具拆装实训室2．设备条件：冲、塑模若干套及相应设备3．工具条件：游标卡尺、角尺、塞尺、活动扳手、内六角扳手、台虎钳、锤子、铜棒等常用钳工工具每组一套。四、实训要求及注意事项1.要求每一个学生都能独立并熟练地拆装冲、塑模，熟悉典型冲模和塑模的工作原理、结构特点及拆装方法，熟悉冲模和塑模上各零部件的功用、相互间的配合关系以及加工要求，了解冲模和塑模封闭高度、轮廓尺寸及模柄与压力机以及注塑机技术规格的相互关系第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页能正确地使用模具装配常用的工具和辅具；能正确地草绘模具结构图、部件图和零件图；掌握模具拆装一般步骤和方法；通过观察模具的结构能分析出零件的形状；能对所拆装的模具结构提出自己的改进方案；能正确描述出该模具的动作过程。2.以教材《模具设计基础》和实习指导书为指导，结合模具（结构）拆装实习工作页，使得学生快速掌握冲、塑模的基本结构和拆卸技能，拓宽知识面，提高动手能力和思考能力。3.每个学生独立完成实训报告的撰写和总装图、零件图的绘制。实训报告要求文字通顺、条理清楚、书写工整。4.拆卸和装配模时，首先应仔细观察...
