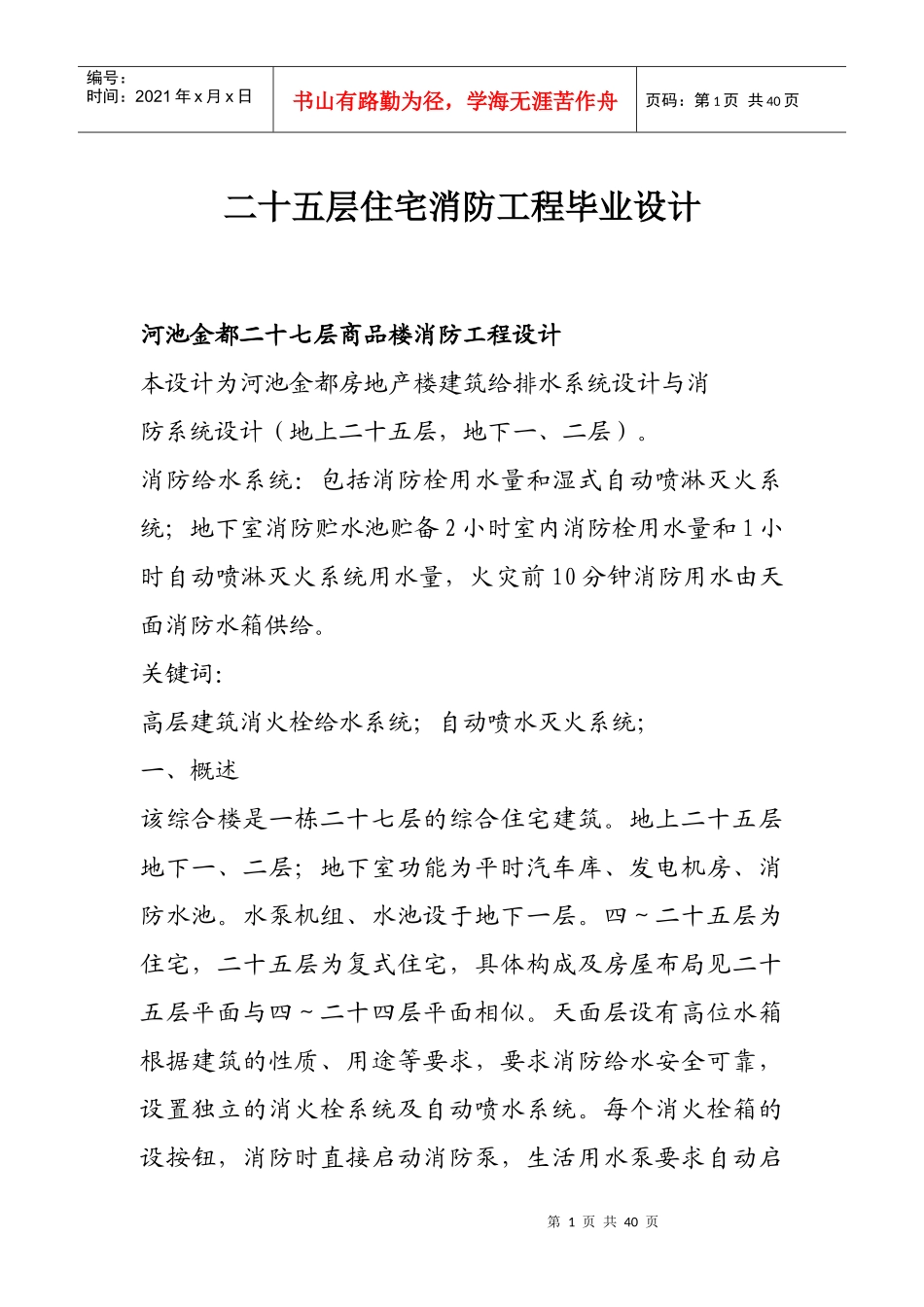

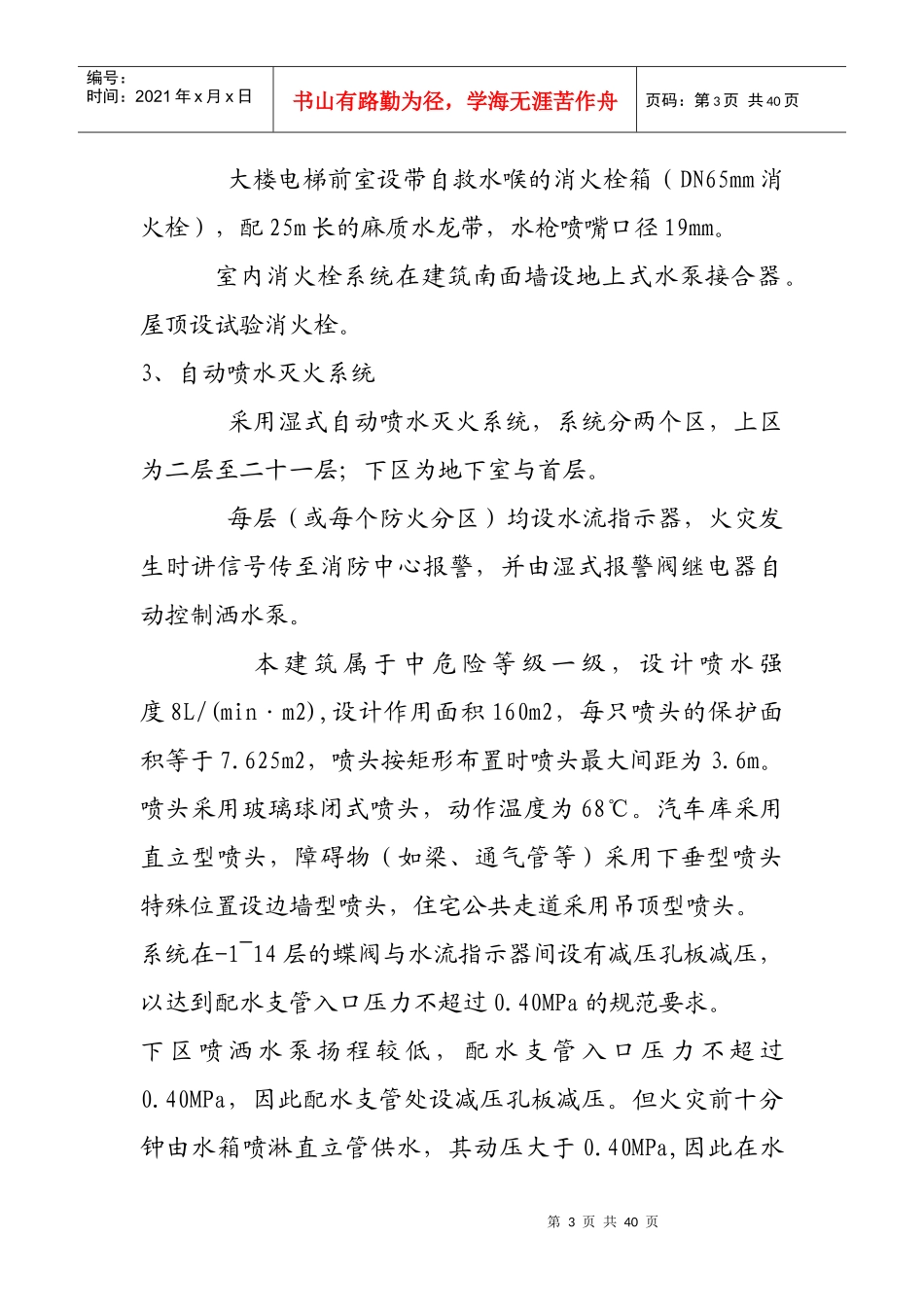

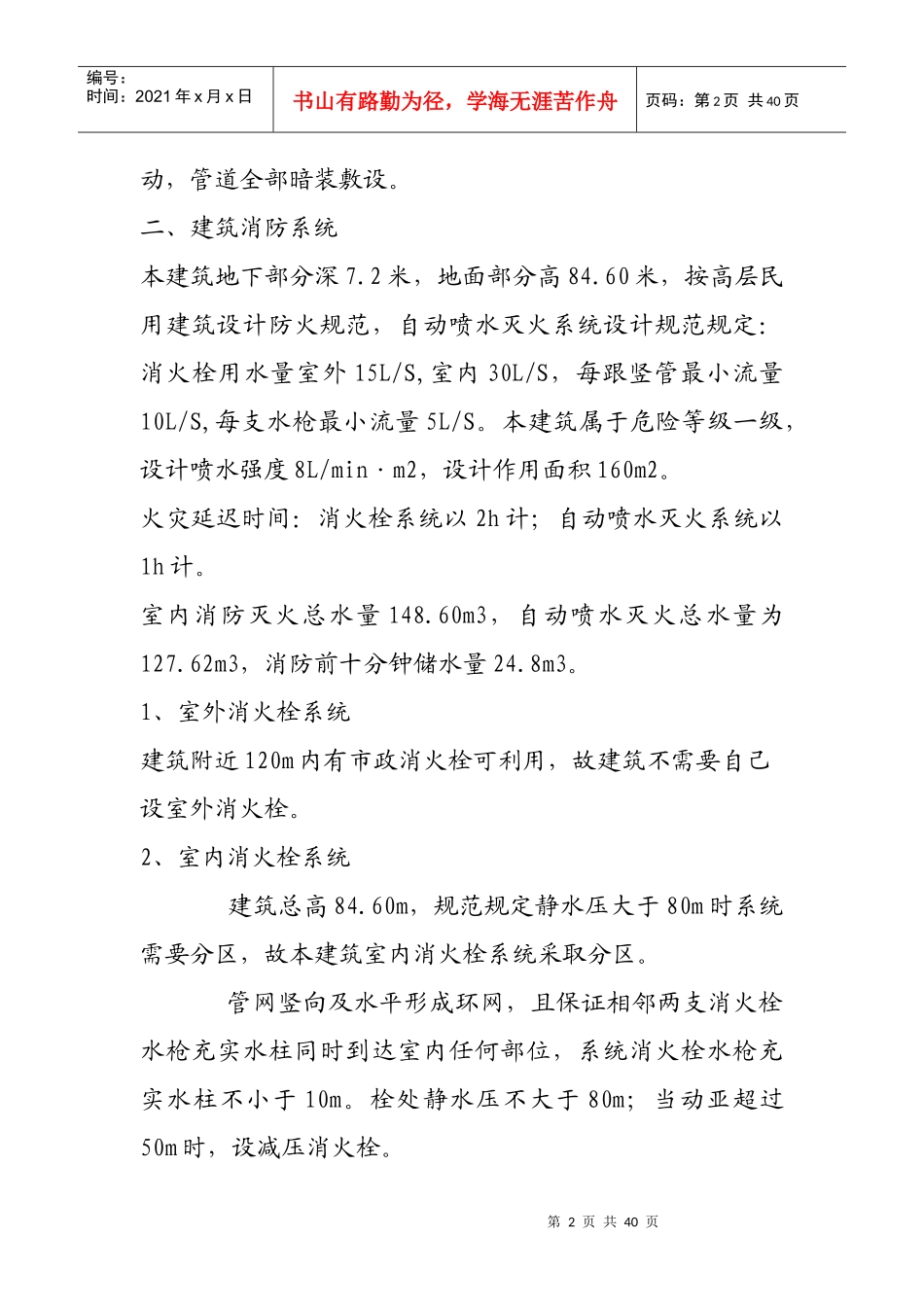

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页二十五层住宅消防工程毕业设计河池金都二十七层商品楼消防工程设计本设计为河池金都房地产楼建筑给排水系统设计与消防系统设计（地上二十五层，地下一、二层）。消防给水系统：包括消防栓用水量和湿式自动喷淋灭火系统；地下室消防贮水池贮备2小时室内消防栓用水量和1小时自动喷淋灭火系统用水量，火灾前10分钟消防用水由天面消防水箱供给。关键词：高层建筑消火栓给水系统；自动喷水灭火系统；一、概述该综合楼是一栋二十七层的综合住宅建筑。地上二十五层地下一、二层；地下室功能为平时汽车库、发电机房、消防水池。水泵机组、水池设于地下一层。四～二十五层为住宅，二十五层为复式住宅，具体构成及房屋布局见二十五层平面与四～二十四层平面相似。天面层设有高位水箱根据建筑的性质、用途等要求，要求消防给水安全可靠，设置独立的消火栓系统及自动喷水系统。每个消火栓箱的设按钮，消防时直接启动消防泵，生活用水泵要求自动启第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页动，管道全部暗装敷设。二、建筑消防系统本建筑地下部分深7.2米，地面部分高84.60米，按高层民用建筑设计防火规范，自动喷水灭火系统设计规范规定：消火栓用水量室外15L/S,室内30L/S，每跟竖管最小流量10L/S,每支水枪最小流量5L/S。本建筑属于危险等级一级，设计喷水强度8L/min·m2，设计作用面积160m2。火灾延迟时间：消火栓系统以2h计；自动喷水灭火系统以1h计。室内消防灭火总水量148.60m3，自动喷水灭火总水量为127.62m3，消防前十分钟储水量24.8m3。1、室外消火栓系统建筑附近120m内有市政消火栓可利用，故建筑不需要自己设室外消火栓。2、室内消火栓系统建筑总高84.60m，规范规定静水压大于80m时系统需要分区，故本建筑室内消火栓系统采取分区。管网竖向及水平形成环网，且保证相邻两支消火栓水枪充实水柱同时到达室内任何部位，系统消火栓水枪充实水柱不小于10m。栓处静水压不大于80m；当动亚超过50m时，设减压消火栓。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页大楼电梯前室设带自救水喉的消火栓箱（DN65mm消火栓），配25m长的麻质水龙带，水枪喷嘴口径19mm。室内消火栓系统在建筑南面墙设地上式水泵接合器。屋顶设试验消火栓。3、自动喷水灭火系统采用湿式自动喷水灭火系统，系统分两个区，上区为二层至二十一层；下区为地下室与首层。每层（或每个防火分区）均设水流指示器，火灾发生时讲信号传至消防中心报警，并由湿式报警阀继电器自动控制洒水泵。本建筑属于中危险等级一级，设计喷水强度8L/(min·m2),设计作用面积160m2，每只喷头的保护面积等于7.625m2，喷头按矩形布置时喷头最大间距为3.6m。喷头采用玻璃球闭式喷头，动作温度为68℃。汽车库采用直立型喷头，障碍物（如梁、通气管等）采用下垂型喷头特殊位置设边墙型喷头，住宅公共走道采用吊顶型喷头。系统在-1~14层的蝶阀与水流指示器间设有减压孔板减压，以达到配水支管入口压力不超过0.40MPa的规范要求。下区喷洒水泵扬程较低，配水支管入口压力不超过0.40MPa，因此配水支管处设减压孔板减压。但火灾前十分钟由水箱喷淋直立管供水，其动压大于0.40MPa,因此在水第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页箱喷淋直立管与该区湿式报警阀间设减压阀减压。消火栓管和喷淋管采用镀锌钢管，DN≤100mm时，丝扣连接；DN＞100mm时焊接。消防水箱给水立管XL采用加厚镀锌钢管。4、前十分钟消防全自动供水设备天面水箱贮水量为18，稳压设施为小流量、低扬程的稳压泵及一个450L的自动补气式气压罐。设于顶层电梯检修间内。水箱补水由生活高区管网供水。选择消火栓泵为XBD11.7/20-DDL型立式多级消防泵两台,一备一用.其设计参数:流量Q=24L/s,扬程Hp=112m,转速n=2950r/min,η=70%，电机功率N=55kW。第2章建筑消防系统2.1室内消火栓给水系统2.1.1方案选择根据建筑物高度、室外管网压力、流量和室...
