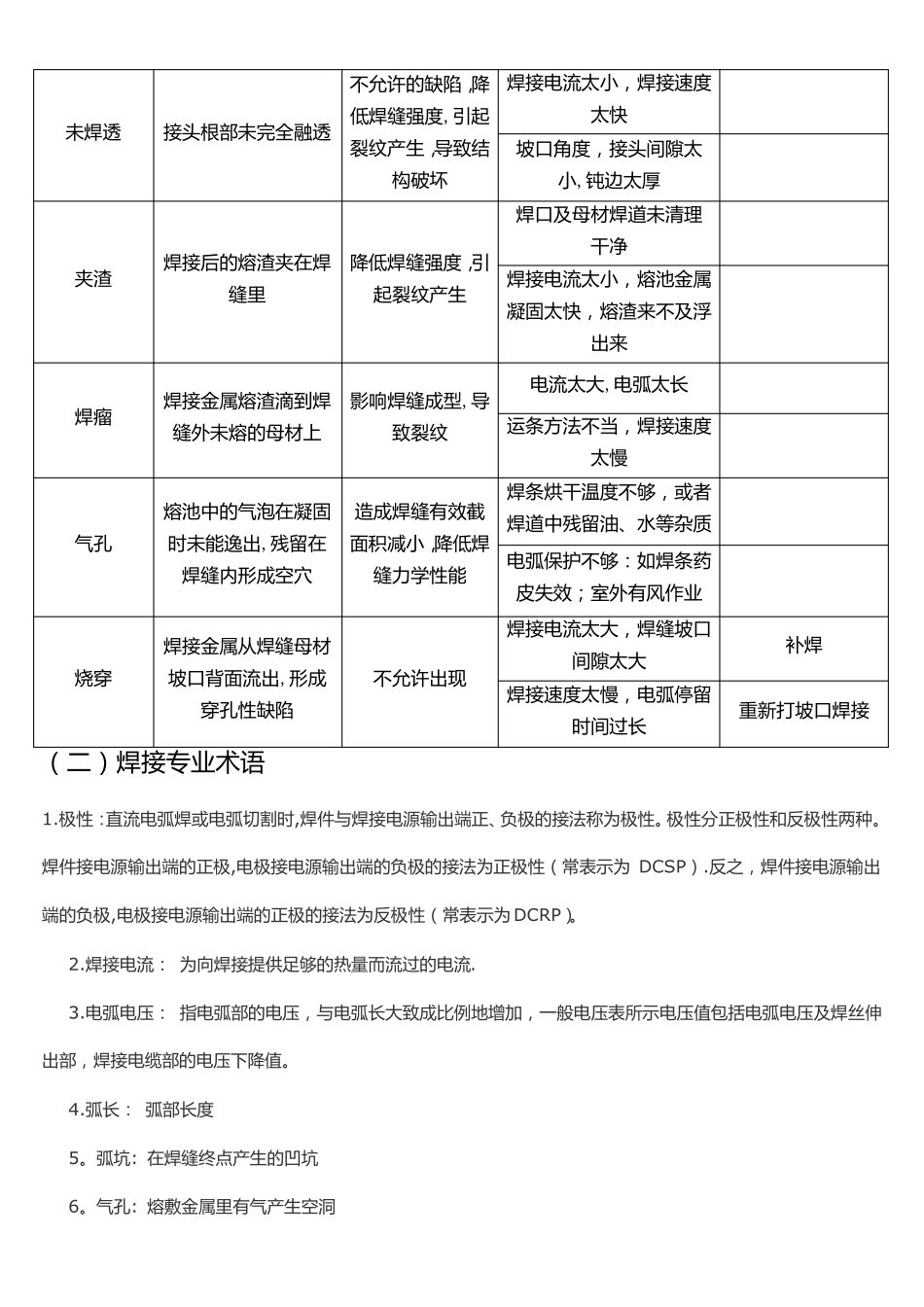

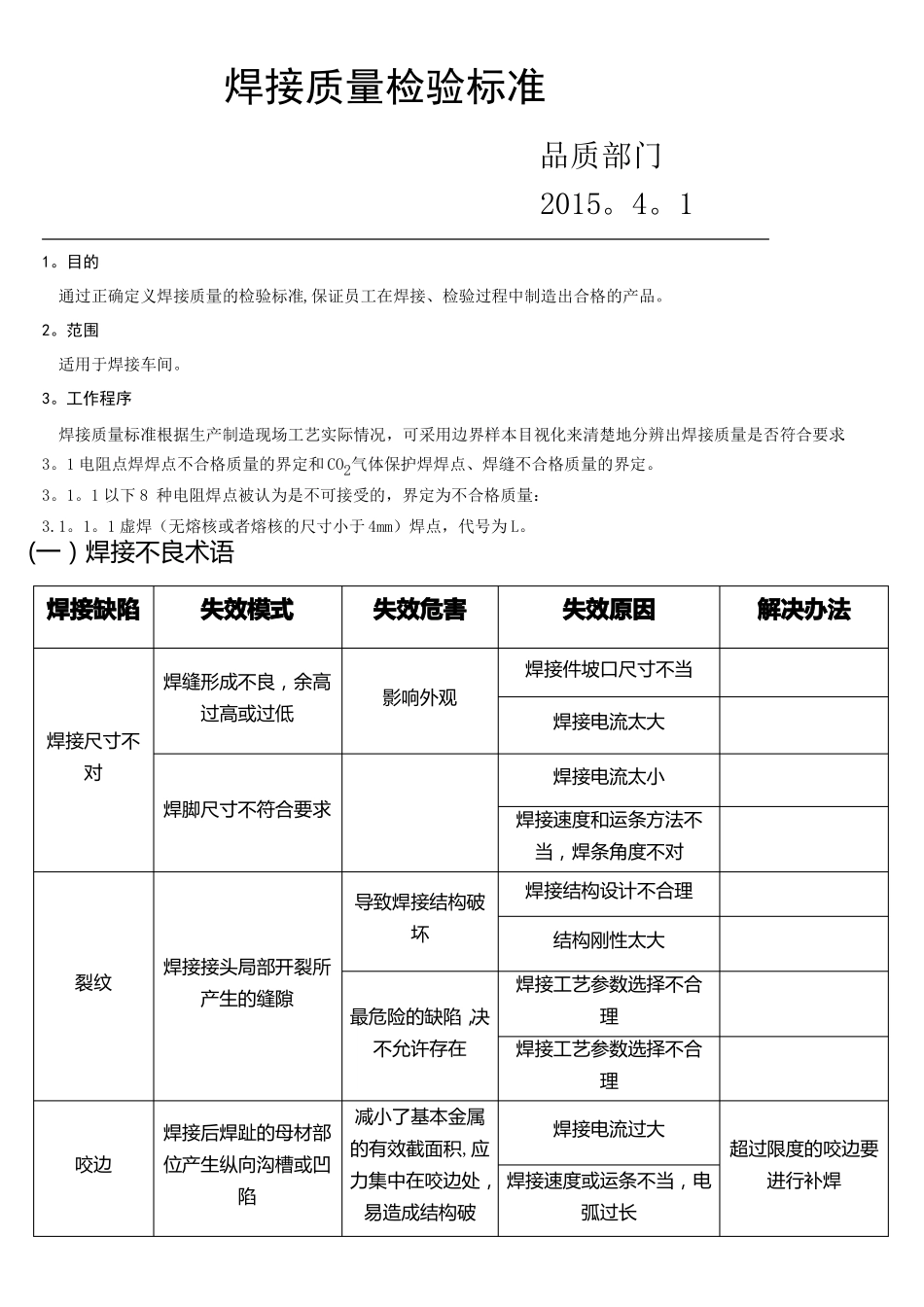

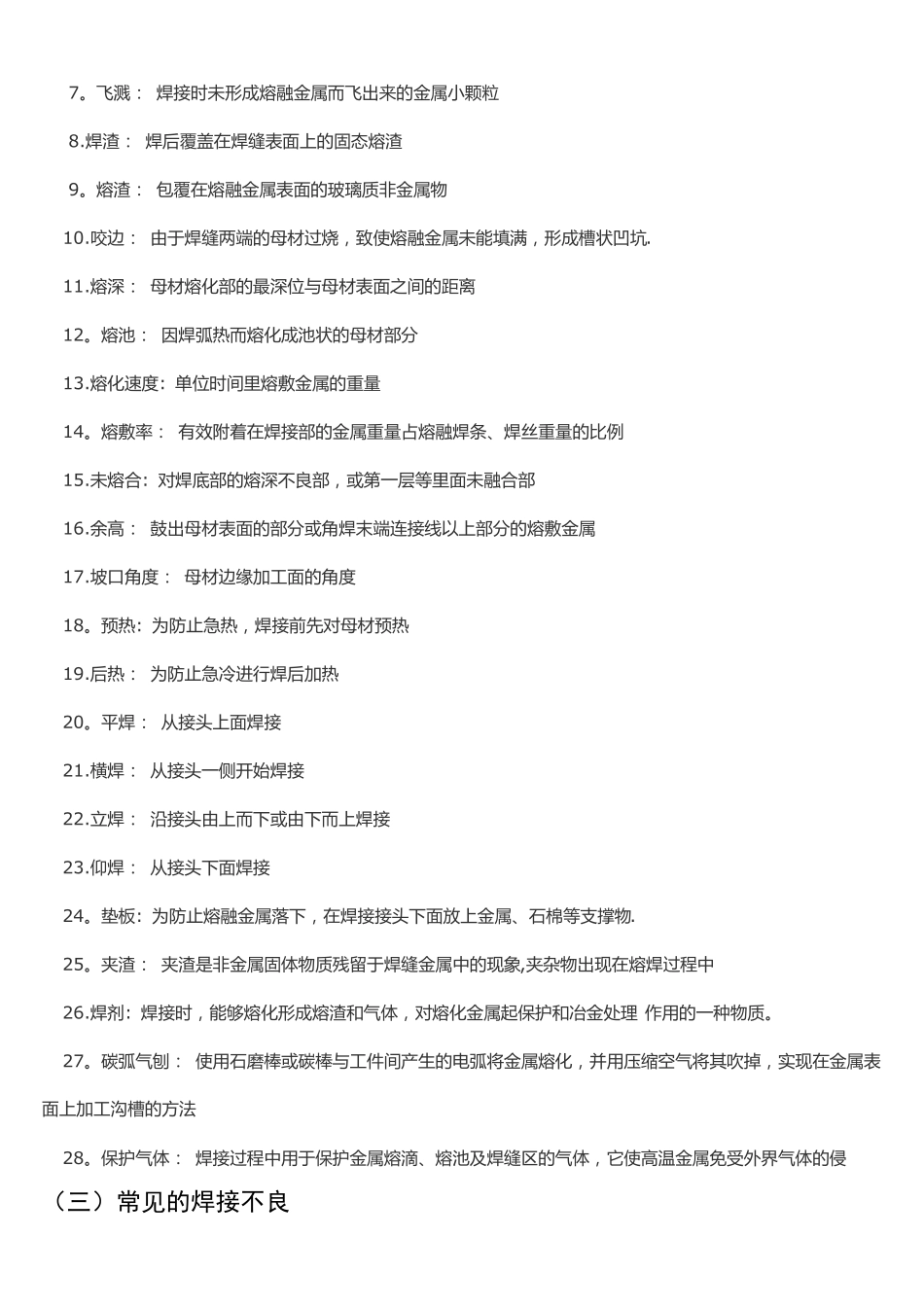

焊接质量检验标准品质部门2015。4。11。目的通过正确定义焊接质量的检验标准,保证员工在焊接、检验过程中制造出合格的产品。2。范围适用于焊接车间。3。工作程序焊接质量标准根据生产制造现场工艺实际情况，可采用边界样本目视化来清楚地分辨出焊接质量是否符合要求.3。1电阻点焊焊点不合格质量的界定和CO2气体保护焊焊点、焊缝不合格质量的界定。3。1。1以下8种电阻焊点被认为是不可接受的，界定为不合格质量：3.1。1。1虚焊（无熔核或者熔核的尺寸小于4mm）焊点，代号为L。(一）焊接不良术语焊接缺陷失效模式焊缝形成不良，余高过高或过低焊接尺寸不对焊脚尺寸不符合要求失效危害影响外观失效原因焊接件坡口尺寸不当焊接电流太大焊接电流太小焊接速度和运条方法不当，焊条角度不对焊接结构设计不合理结构刚性太大焊接工艺参数选择不合解决办法导致焊接结构破坏裂纹焊接接头局部开裂所产生的缝隙最危险的缺陷，决不允许存在减小了基本金属的有效截面积,应易造成结构破理焊接工艺参数选择不合理焊接后焊趾的母材部咬边位产生纵向沟槽或凹陷焊接电流过大超过限度的咬边要进行补焊力集中在咬边处，焊接速度或运条不当，电弧过长不允许的缺陷，降焊接电流太小，焊接速度未焊透接头根部未完全融透低焊缝强度,引起裂纹产生，导致结构破坏太快坡口角度，接头间隙太小,钝边太厚焊口及母材焊道未清理夹渣焊接后的熔渣夹在焊缝里降低焊缝强度，引起裂纹产生干净焊接电流太小，熔池金属凝固太快，熔渣来不及浮出来焊接金属熔渣滴到焊缝外未熔的母材上影响焊缝成型,导致裂纹电流太大,电弧太长运条方法不当，焊接速度太慢熔池中的气泡在凝固气孔时未能逸出,残留在焊缝内形成空穴焊接金属从焊缝母材烧穿坡口背面流出,形成穿孔性缺陷不允许出现造成焊缝有效截面积减小，降低焊缝力学性能焊条烘干温度不够，或者焊道中残留油、水等杂质电弧保护不够：如焊条药皮失效；室外有风作业焊接电流太大，焊缝坡口间隙太大焊接速度太慢，电弧停留时间过长焊瘤补焊重新打坡口焊接（二）焊接专业术语1.极性：直流电弧焊或电弧切割时,焊件与焊接电源输出端正、负极的接法称为极性。极性分正极性和反极性两种。焊件接电源输出端的正极,电极接电源输出端的负极的接法为正极性（常表示为DCSP）.反之，焊件接电源输出端的负极,电极接电源输出端的正极的接法为反极性（常表示为DCRP）。2.焊接电流：为向焊接提供足够的热量而流过的电流.3.电弧电压：指电弧部的电压，与电弧长大致成比例地增加，一般电压表所示电压值包括电弧电压及焊丝伸出部，焊接电缆部的电压下降值。4.弧长：弧部长度5。弧坑:在焊缝终点产生的凹坑6。气孔:熔敷金属里有气产生空洞7。飞溅：焊接时未形成熔融金属而飞出来的金属小颗粒8.焊渣：焊后覆盖在焊缝表面上的固态熔渣9。熔渣：包覆在熔融金属表面的玻璃质非金属物10.咬边：由于焊缝两端的母材过烧，致使熔融金属未能填满，形成槽状凹坑.11.熔深：母材熔化部的最深位与母材表面之间的距离12。熔池：因焊弧热而熔化成池状的母材部分13.熔化速度:单位时间里熔敷金属的重量14。熔敷率：有效附着在焊接部的金属重量占熔融焊条、焊丝重量的比例15.未熔合:对焊底部的熔深不良部，或第一层等里面未融合部16.余高：鼓出母材表面的部分或角焊末端连接线以上部分的熔敷金属17.坡口角度：母材边缘加工面的角度18。预热:为防止急热，焊接前先对母材预热19.后热：为防止急冷进行焊后加热20。平焊：从接头上面焊接21.横焊：从接头一侧开始焊接22.立焊：沿接头由上而下或由下而上焊接23.仰焊：从接头下面焊接24。垫板:为防止熔融金属落下，在焊接接头下面放上金属、石棉等支撑物.25。夹渣：夹渣是非金属固体物质残留于焊缝金属中的现象,夹杂物出现在熔焊过程中26.焊剂:焊接时，能够熔化形成熔渣和气体，对熔化金属起保护和冶金处理作用的一种物质。27。碳弧气刨：使用石磨棒或碳棒与工件间产生的电弧将金属熔化，并用压缩空气将其吹掉，实现在金属表面上加工沟槽的方法28。保护气体：焊接过程中用于保护金属熔滴、熔池及焊缝区的气体，它使高温金属免受外界气体的侵（三）常见的焊接不良以下10种CO2气体保护...
