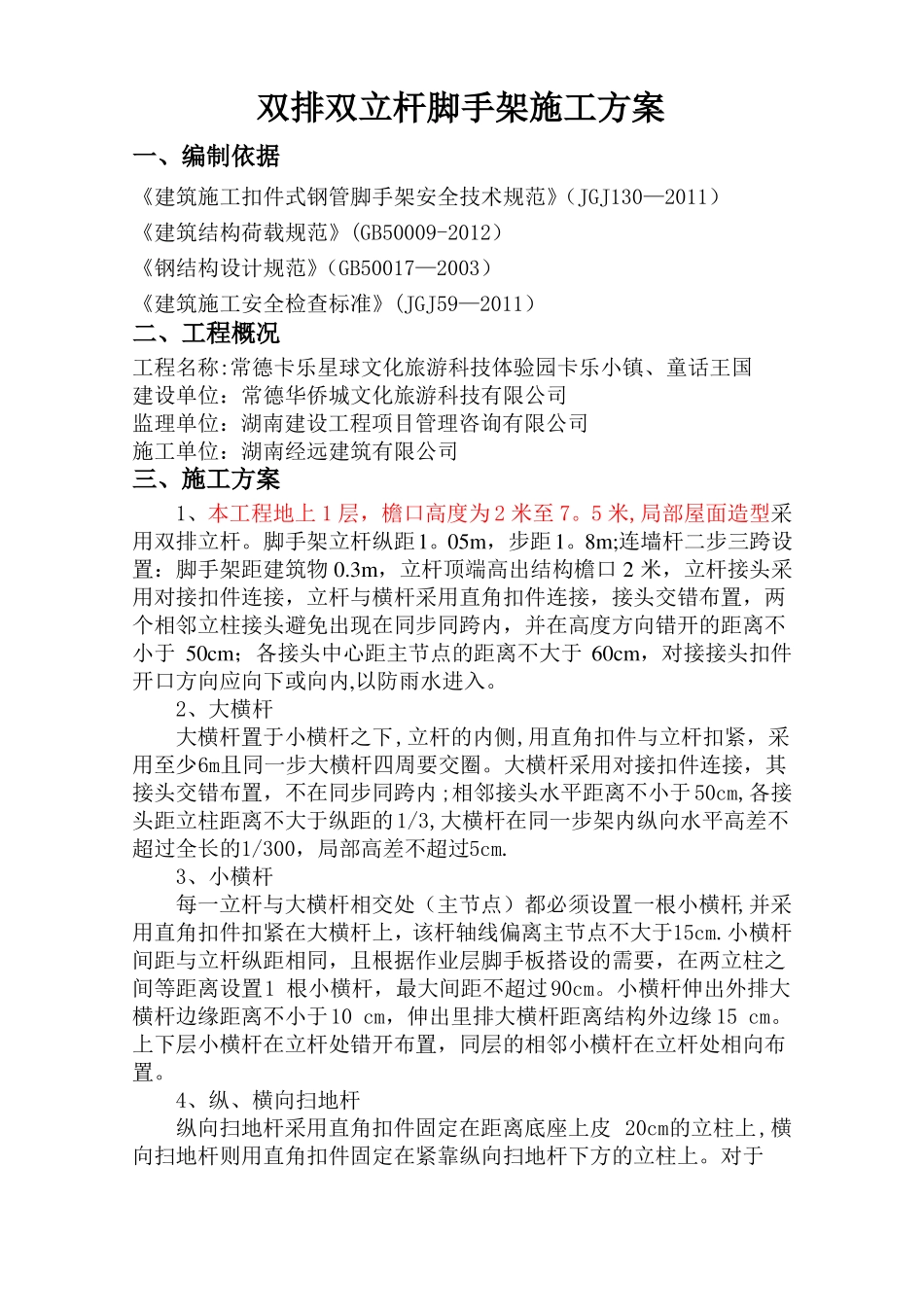

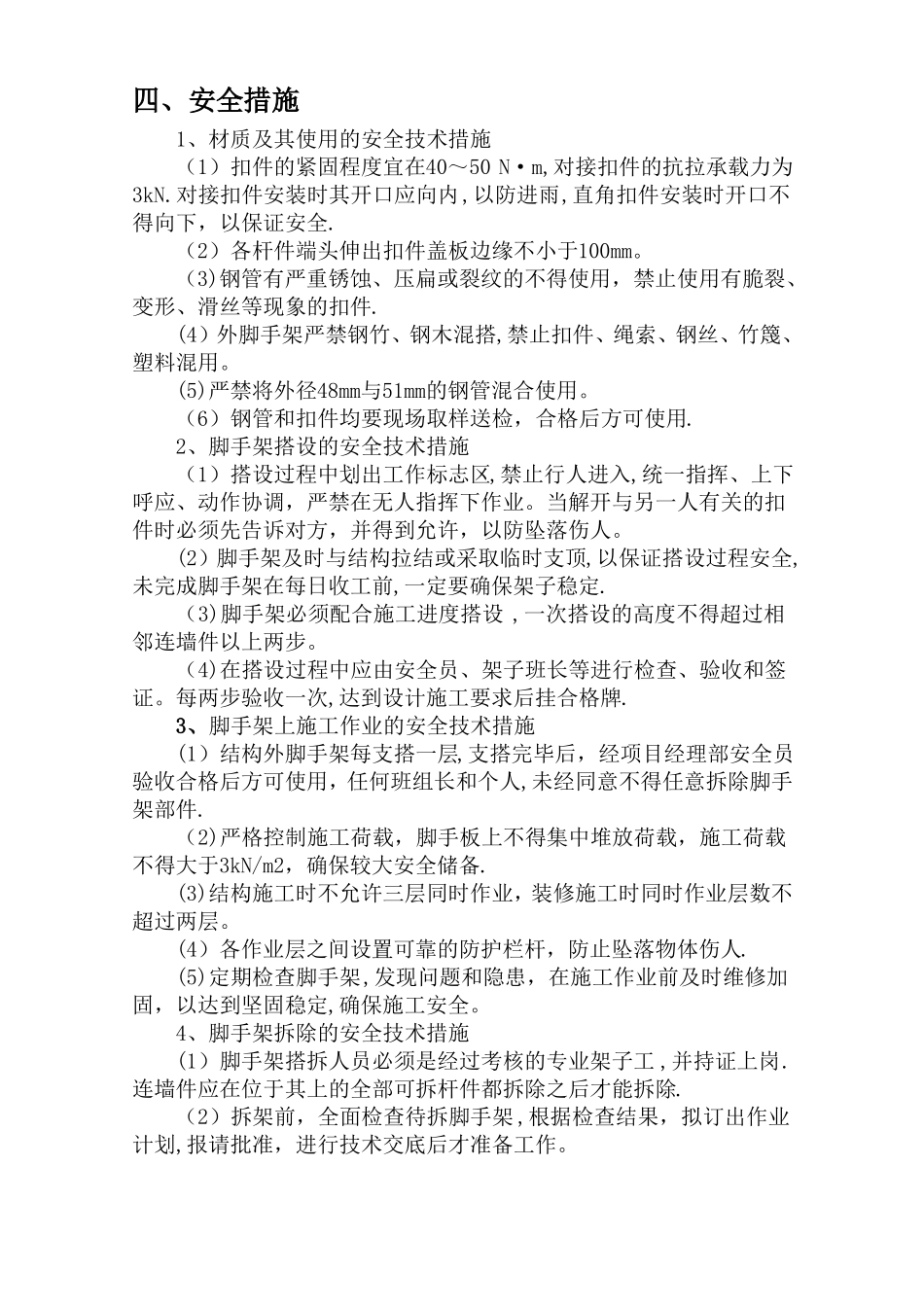

双排双立杆脚手架施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）《建筑结构荷载规范》(GB50009-2012）《钢结构设计规范》（GB50017—2003）《建筑施工安全检查标准》(JGJ59—2011）二、工程概况工程名称:常德卡乐星球文化旅游科技体验园卡乐小镇、童话王国建设单位：常德华侨城文化旅游科技有限公司监理单位：湖南建设工程项目管理咨询有限公司施工单位：湖南经远建筑有限公司三、施工方案1、本工程地上1层，檐口高度为2米至7。5米,局部屋面造型采用双排立杆。脚手架立杆纵距1。05m，步距1。8m;连墙杆二步三跨设置：脚手架距建筑物0.3m，立杆顶端高出结构檐口2米，立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接，接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，对接接头扣件开口方向应向下或向内,以防雨水进入。2、大横杆大横杆置于小横杆之下,立杆的内侧,用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内;相邻接头水平距离不小于50cm,各接头距立柱距离不大于纵距的1/3,大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm.3、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm.小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过90cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4、纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于双立杆脚手架，在单立杆与双立杆接点距离20mm的位置，增加一道纵、横向扫地杆。5、剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每5步6跨设置一道，斜杆与地面的夹角在45°之间。斜杆相交点处于同一条直线上,并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上,另一根扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2~4个扣节点。所有固定点距主节距离不大于15cm。最下端的剪刀撑的底部要插到垫板处.为保证剪刀撑的顺直,同时充分考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接(保证钢管和对接扣件的质量和必要日常检查）。本工程除在每一拐角处设置横向斜撑外，中间每隔6跨设置一道。横向斜撑在同一节间,由底至顶层呈之字形连续布置，斜杆采用通长杆件,使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。6、脚手板立杆底座垫木平行于墙面放置，采用2m长硬木板。作业层脚手板采用竹夹板，厚度不小于4cm,宽30cm，长度不小于3.0m的竹夹板.在作业层下部加设一道水平兜网,随作业层上升,同时作业层不超过一层。首层满铺一层脚手板,以上每隔3层也需要满铺一层脚手板,并设置安全网及防护栏杆.脚手板设置在四根横向水平杆上，两端≮12cm，并在两端宜用直径14号镀锌钢丝箍绕2～3圈固定。脚手板应平铺、满铺、铺稳,接缝处宜设两根小横杆,各杆距离接缝的距离均不大于20cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置,避免出现探头及空挡现象.（详见附图)7、连墙件连墙件采用钢管扣件连接的方法,随每层楼层每隔三跨设置,垂直间距为3m,水平间距为4。5m，连墙件用ф12钢筋预埋在结构梁内，使用角钢与钢管焊接,角钢与钢筋连接处开孔，套入钢筋并用螺丝拧紧，防止脱落，拉结点应保证牢固,防止发生位移变形,尽量设置在外架立杆与大横杆交点处。对于不利于设置拉结的位置,拉结点间距应≤5m.钢筋植入墙体后,经现场监理、业主检查合格后才能连接.8、防护设施脚手架满挂全封闭密目安全网，密目网采用1。6m×1.8m规格,用网绳绑扎在大横杆外立杆内侧。每隔三层设一...
