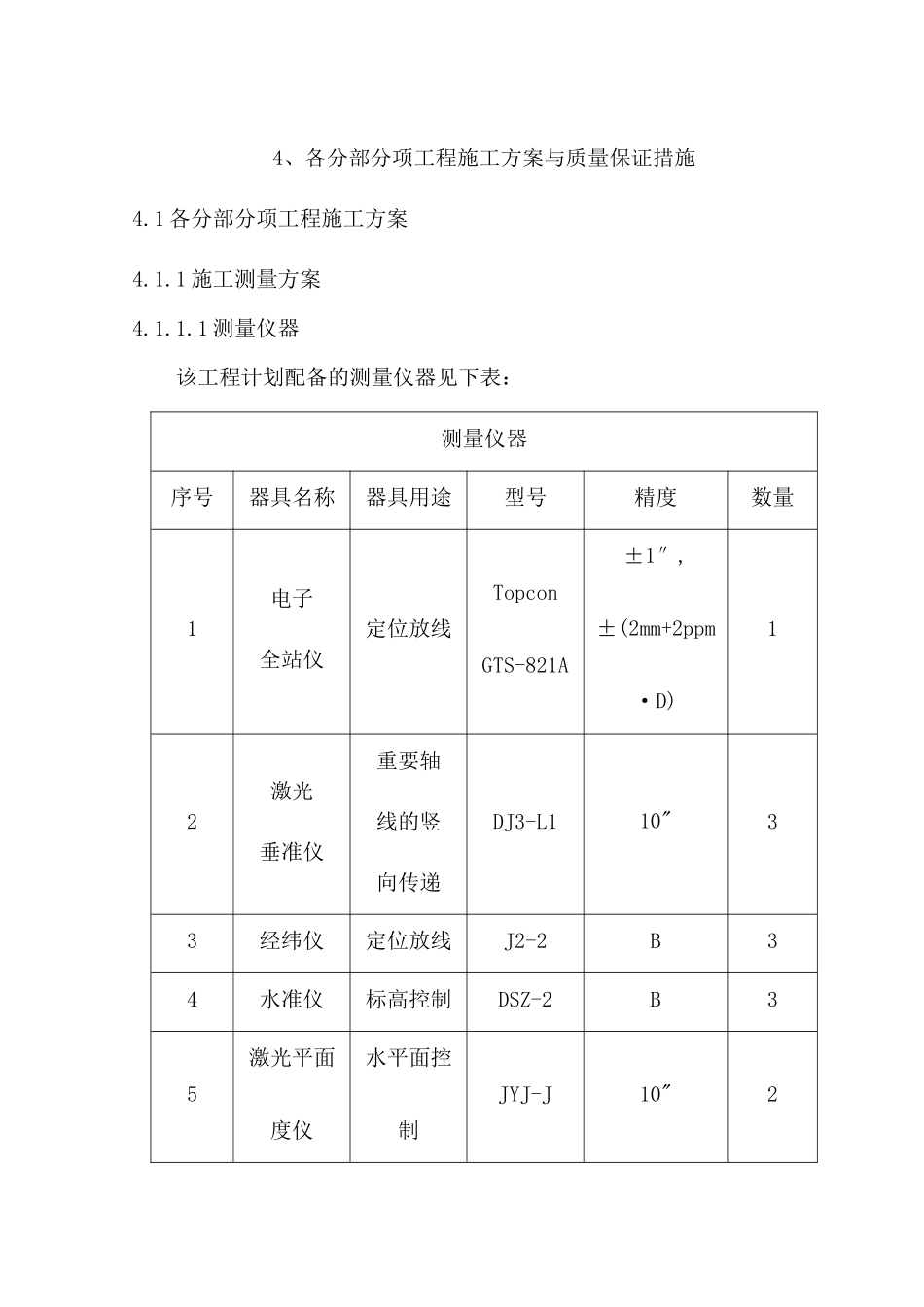

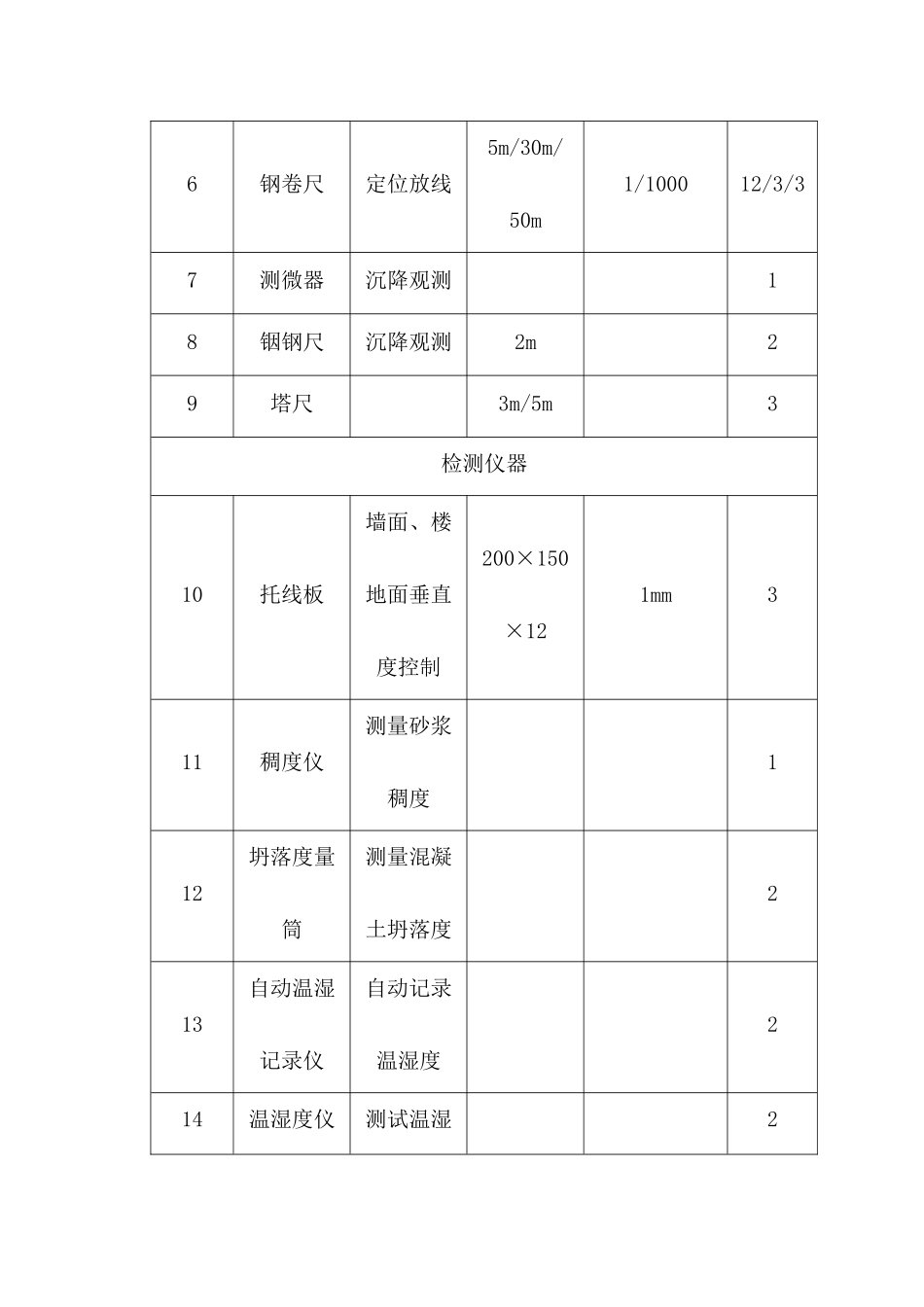

4、各分部分项工程施工方案与质量保证措施4.1各分部分项工程施工方案4.1.1施工测量方案4.1.1.1测量仪器该工程计划配备的测量仪器见下表：测量仪器序号器具名称器具用途型号精度数量1电子全站仪定位放线TopconGTS-821A±1″,±(2mm+2ppm·D)12激光垂准仪重要轴线的竖向传递DJ3-L110"33经纬仪定位放线J2-2B34水准仪标高控制DSZ-2B35激光平面度仪水平面控制JYJ-J10"26钢卷尺定位放线5m/30m/50m1/100012/3/37测微器沉降观测18铟钢尺沉降观测2m29塔尺3m/5m3检测仪器10托线板墙面、楼地面垂直度控制200×150×121mm311稠度仪测量砂浆稠度112坍落度量筒测量混凝土坍落度213自动温湿记录仪自动记录温湿度214温湿度仪测试温湿2度15接地电阻测量仪安全测试2C-8A24.1.1.2施工平面控制网的建立根据建设单位提供城市坐标点，结合现场实际情况，用极坐标法根据所计算的方位角，用电子全站仪将控制点分别投射到施工现场，经复核无误后，作为现场施工的主要控制点，根据控制点定出其余轴线，用50m钢卷尺按照其与轴线的关系逐一定出，并定好其延长线的护桩。基础施工时根据现场护桩控制点，向下投射到基坑内，定出各轴线的相对位置，用来控制地下室阶段的施工。为了保证控制线的精度，要做到每投一层用仪器对各轴关系进行校验，轴线偏差不得大于3mm，测量时要精密整平，水平度盘水准度，以减少系统误差。施工测量控制网平面布置图4.1.1.3现场标高控制点建立根据提供的高程点用精密仪器引至施工现场，不少于三个互相通视的点，并做好保护措施，以控制结构设计高度。控制点的保护如图4.1.1.4竖向测量传递（1）本工程的竖向测量采用内控法，仪器采用激光铅垂仪。（2）内控法轴线控制点的设置：在±0.000首层平面上，适当位置设置与轴线平行的辅助轴线。辅助轴线距轴线800～1000mm为宜，并在辅助轴线交点或端点处埋设标志。埋设标志采用150㎜×150㎜钢板。用全站仪将控制点精确测试到±0.000平面预埋钢板上，用钢针刻出（＋）字线作为室内控制网基准点，作为竖向引测的依据。（3）首层以上位置施工时预留洞200㎜×200㎜（激光束通孔），每次投点时将激光铅直仪分别置于P1、P2、P3、P4控制点上，严格对中调平，为了消降仪器带来的系统误差，每一个基准点投点时向上投四个点，亦将仪器分别转0º、90º、180º、270º投点，取1和3，2和4相交点0，即为所要投测的铅直点，该投点法完成后，校正铅直点的精度，校正后使用该点，每层点校到施工层后用经纬仪、钢尺进行检验，闭合后方可放线。首层楼板预埋钢板靶心P1主体结构铅垂控制点平面布置图（4）为了保证控制线竖向投测的精度，要求做到屋间竖向测量不得超过±3㎜，建筑全高竖向测量偏差不得超过3H/10000，有不应超过±3㎜。为了保证精度，要做到每投两层用仪器对各轴关系进行校验，测量时要精密整平，水平度盘水准度，以减少系统误差。4.1.1.5、高程传递（1）±0.000以下高程传递，直接采用倒尺法向基坑下传递所示（2）±0.000以上标高控制，在建筑物四角外墙上，分别测出＋1000㎜线做为结构标高控制和向上传递的依据，高差的垂直传递可用悬挂已检定钢尺的方法，其长度应加尺长、温度等改正。悬挂时施以标准拉力。（3）标高基准点的测试必须正确，同一层不少于3点，以便互相校核，其3点误差不得超过±3㎜，取其平均值作为平面施工标高基准点。b2h2b1h1a1a250米钢尺结构首层待测楼层s2s1楼层高程传递示意图楼层预留孔4.1.1.6楼层平面放线待本施工段所有内控点都投测到楼层完成后，用经纬仪及钢尺对控制轴线进行角度、距离校核，结果达到规范或设计要求后，进行各条轴线的测放。4.1.1.7沉降观测沉降观测是确保结构安全的一项重要工作，按照设计要求及位置进行埋设。观测点的操作时应注意以下几点。（1）水准点不少于3个，同标高基准点，应设在能互相通视、振动少、安全稳定的地方，使其形成水准闭合网。（2）为了满足沉降观测的精度要求，采用一台精密水准仪来进行观测，以满足设计要求。（3）为了保证观测精度的正确，应做到“四定”即：固定人员观测和整理资料，固定测量仪器，固定基准点，固定测法和路线。（4）观测点稳固后即开始首次观测，以后每层一次...
